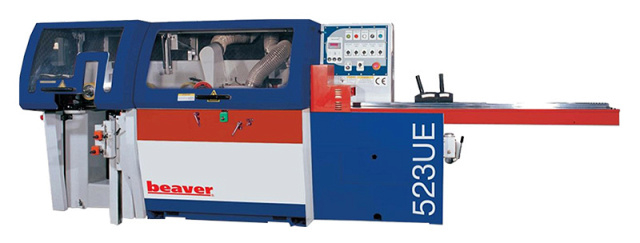

Станок четырехсторонний продольно-фрезерный Beaver 523UE
(голосов 0)
Артикул: 9499957523ue Код товара: 106811
Под заказ
Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Профильные работы могут выполняться боковыми, верхним и универсальным шпинделем. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства. Станок легкого класса с универсальными возможностями.
Область применения Beaver 523UE
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства. Станок легкого класса с универсальными возможностями. Получаемые изделия
Схемы обработки Beaver 523UE
Конструктивные особенности Beaver 523UE
 |

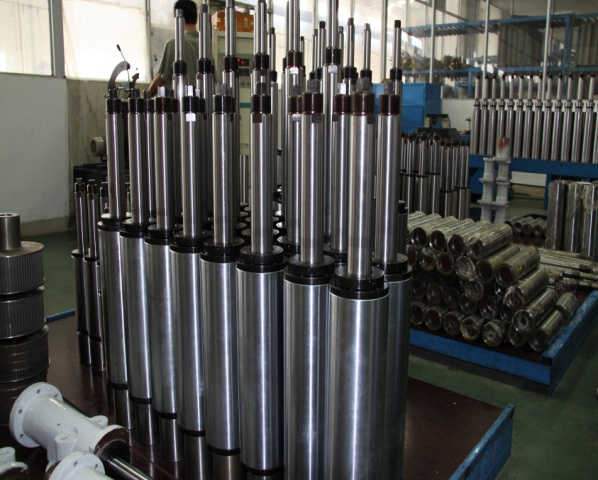

Шпиндели Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов. |
 |
Подшипники Шпиндели собраны с применением высокоточных подшипников известной фирмы SKF (Европа) и не требуют смазки в процессе эксплуатации. |
 |

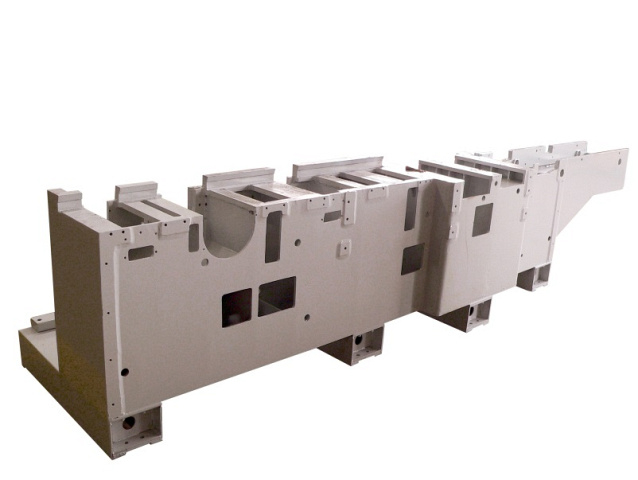

Станина На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающий стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья. |
 |

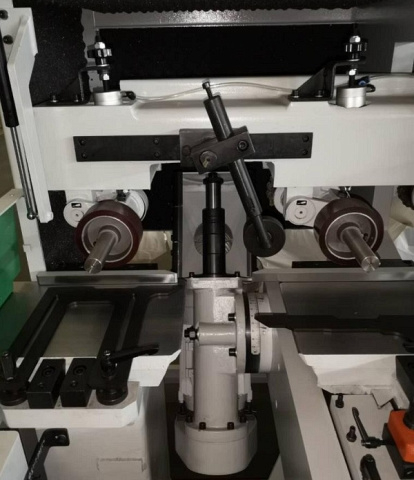

Универсальный шпиндель Станок оснащен 5-м универсальным шпинделем. Классический универсальный шпиндель с возможностью поворота 360°, что значительно расширяет производственный потенциал станка. |
 |
Хромированный стол Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи. |
 |

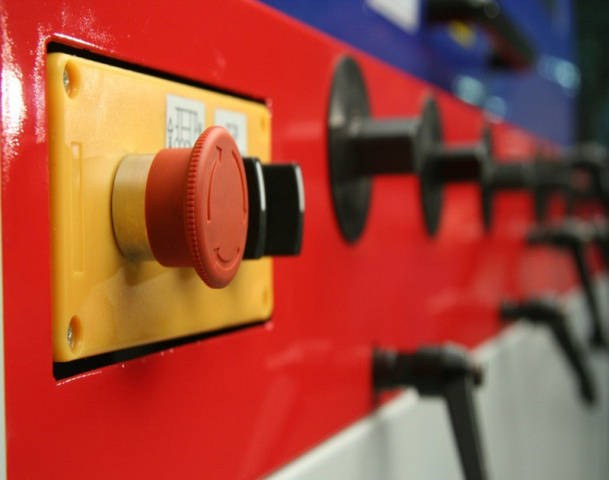

Панель управления Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм. |
 |

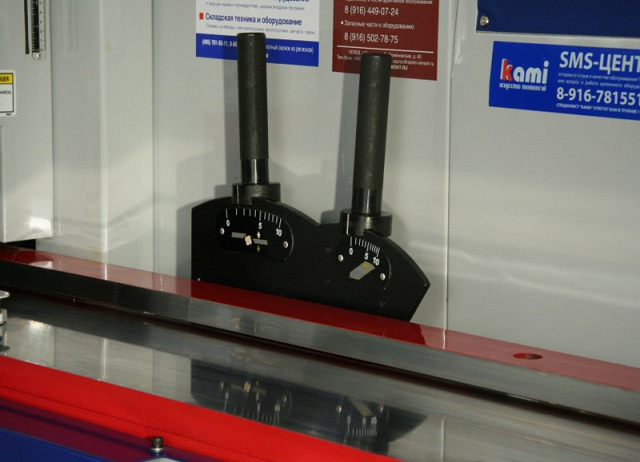

Удобная настройка Настройка боковой направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки с надежной фиксацией рукоятками зажима. |
 |
Боковая линейка На первый горизонтальный шпиндель устанавливается пазовая фреза и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы. |
 |
Система подачи Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок. |
 |
Управление прижимами Три независимых пневматических регулятора, управляющие прижимом трех независимых групп подающих роликов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Снижается время на переналадку станка, повышается производительность, в отличие от пружин, пневматика – стабильный и постоянный прижим заготовок на протяжении всего времени работы станка. |
 |
Конструкция станка Шпиндели станка оснащены отдельными двигателями, диаметр режущего инструмента 180 мм, ест осевая регулировка вертикальных шпинделей. Это позволяет выполнять профильные работы по большинству типу погонажных изделий. |
 |
Электрокомпоненты При изготовлении станка используется одна из самых надежных в мире электрокомпонентов SCHNEIDER Electric. |
 |
Смазка рабочего стола Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи. |
 |
Прижимная траверса Прижимная балка станка изготовлена из массивного профиля, к которому крепятся верхние агрегаты системы подачи заготовок. Подобная конструкция предусматривает стабильную работу и надежность даже при больших нагрузках. |
 |
Автоматический конвейер (ОПЦИЯ) По желанию заказчика станок может быть оснащен автоматическим устройством для подачи заготовок. |
Технические характеристики Beaver 523UE
| Характеристика | Значение |
|---|---|
| Количество шпинделей, шт. | 5 |
| Макс. сечение заготовки, мм | 230 х 120 |
| Скорость подачи, м/мин | 6 / 12 |
| Диаметр шпинделей, мм | 40 |
| Частота вращения шпинделей, об/мин | 6000 |
| Производимые изделия | мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения |
| Джоинтер для прямых ножей | нет |
| Джоинтер для профильных ножей | нет |
| Контропоры | нет |
| Возможность установки пил | нет |
| Шпиндель №1, кВт | 4 (1-го нижнего) |
| Шпиндель №2, кВт | 4 (правого) |
| Шпиндель №3, кВт | 4 (левого) |
| Шпиндель №4, кВт | 5,5 (1-го верхнего) |
| Шпиндель №5, кВт | 4 (Универсального) |
| Мощность двигателя подачи, кВт | 2,4 |
| Мощность двигателя подъема траверсы, кВт | 0,37 |
| Общая установленная мощность, кВт | 24,27 |
| Шпиндель №1, мм | 110 - 145 (1-го нижнего) |
| Шпиндель №2, мм | 110 - 180 (правого) |
| Шпиндель №3, мм | 110 - 180 (левого) |
| Шпиндель №4, мм | 110 - 180 (1-го верхнего) |
| Шпиндель №5, мм | 110 - 180 (универсального) |
| Ширина, мм | 25 - 230 |
| Толщина, мм | 8 - 120 |
| Длина, мм | 4245 |
| Ширина, мм | 1500 |
| Высота, мм | 1710 |
| Вес, кг | 2400 |
