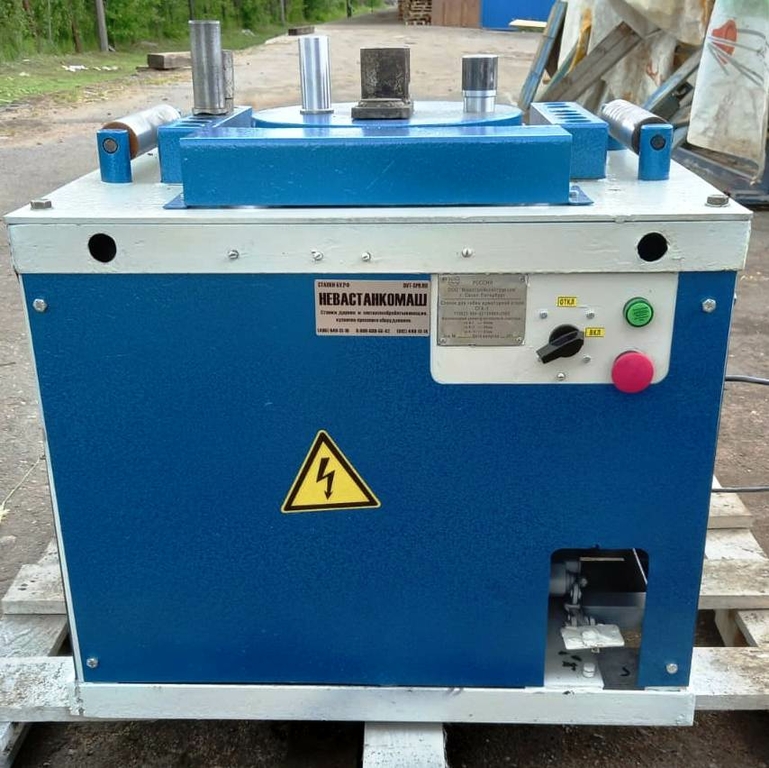

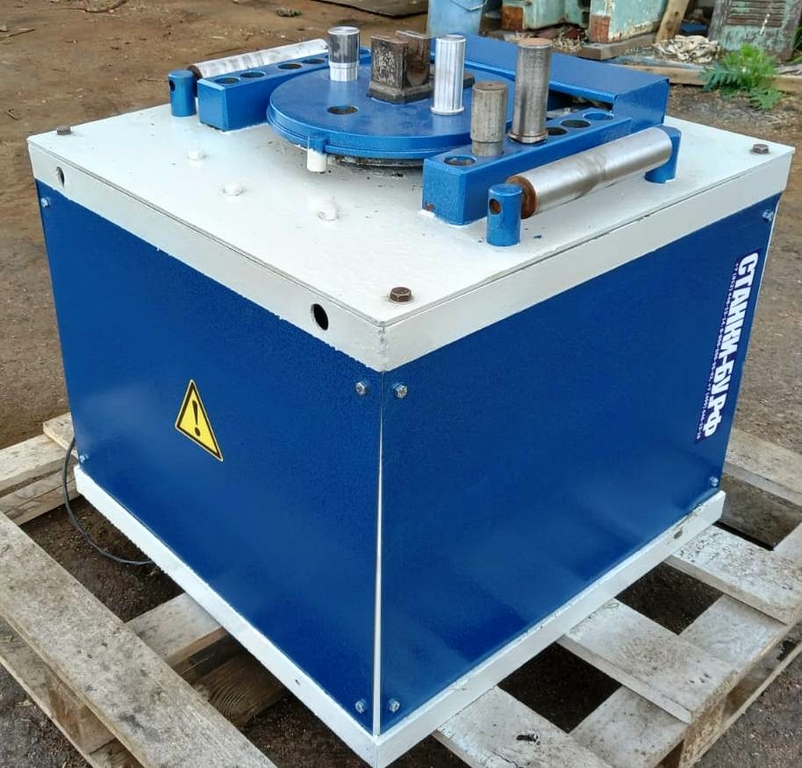

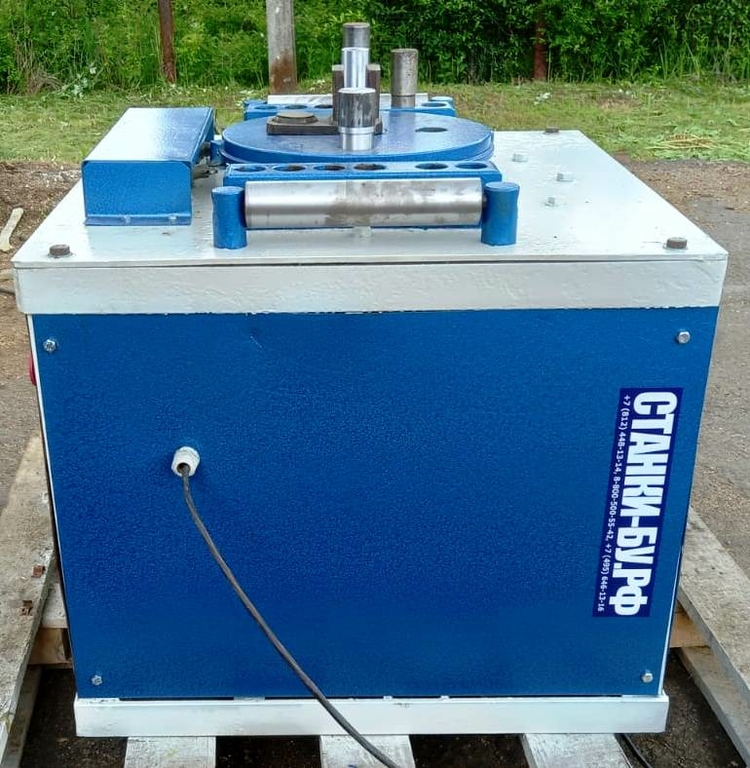

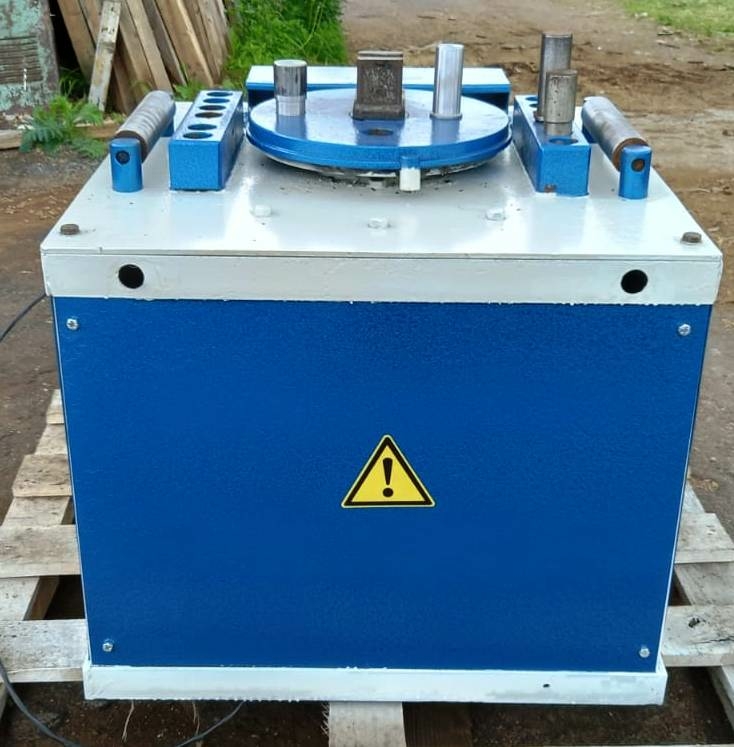

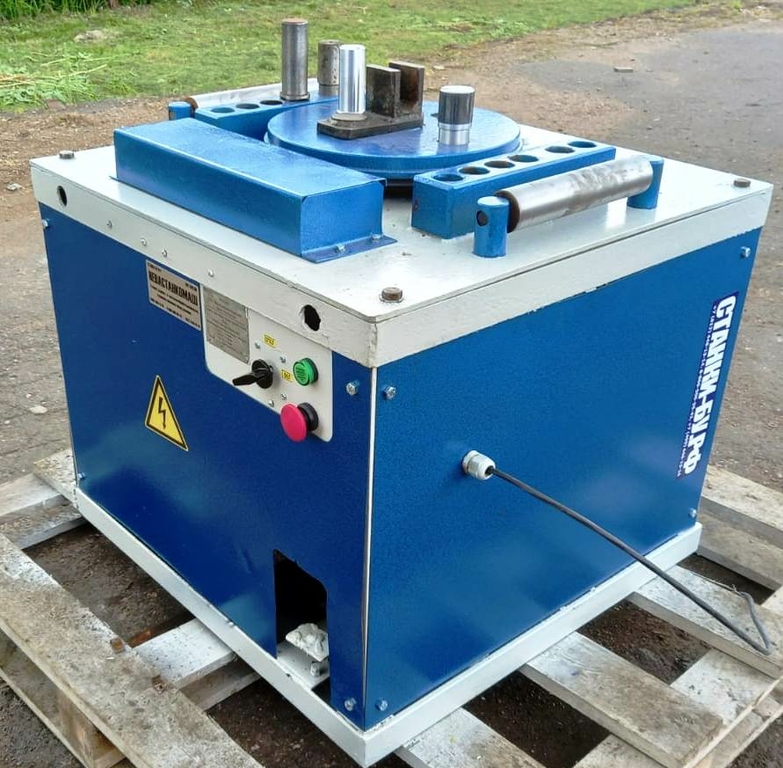

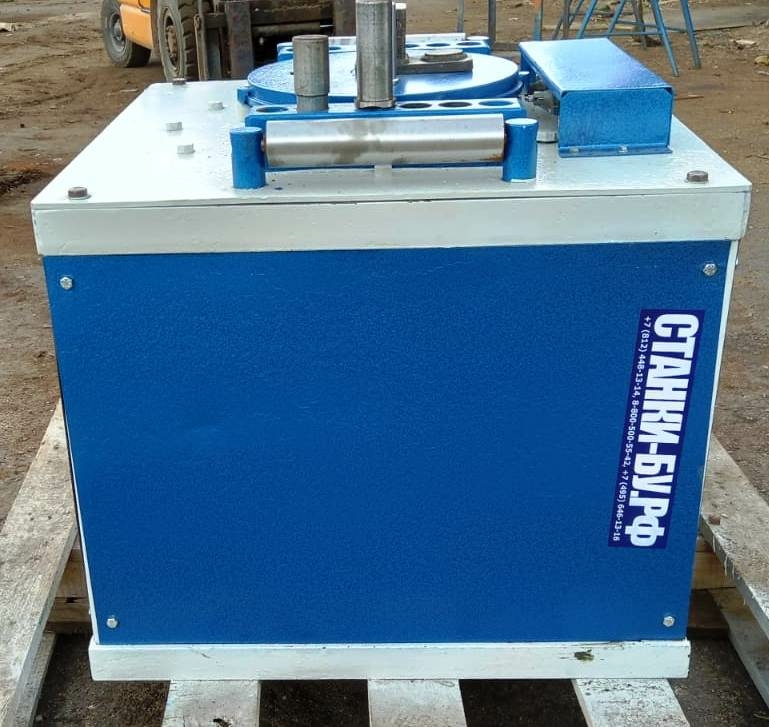

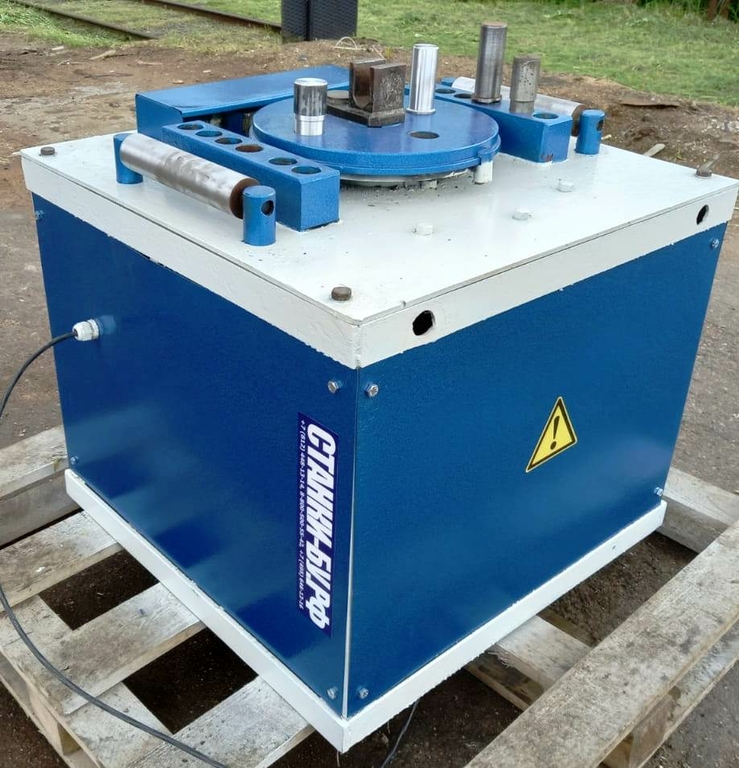

Станок для гибки арматуры СГА-1 б/у (до 40 мм)

Оборудование этого типа предназначено для холодной гибки арматурных прутков. Состоит из рамы, редуктора, плиты, приспособлений для гибки прутков, электрооборудования и педального управления.

На верхней части сварной рамы установлены плита с редуктором и приспособление для гибки прутков, а в нижней части - каретка для крепления двигателя и его перемещения при натяжении ремней.
Плита станка служит крышкой редуктора и рабочим столом станка.
К плите приварены бруски с отверстиями под упорные штыри, приспособления для гибки и закреплены ролики для упора на них арматурных прутков.
Для удаления окалены на плите станка для гибки арматуры СГА1 б/у предусмотрена воронка с фланцевым креплением для присоединения к цеховой вытяжной вентиляции.

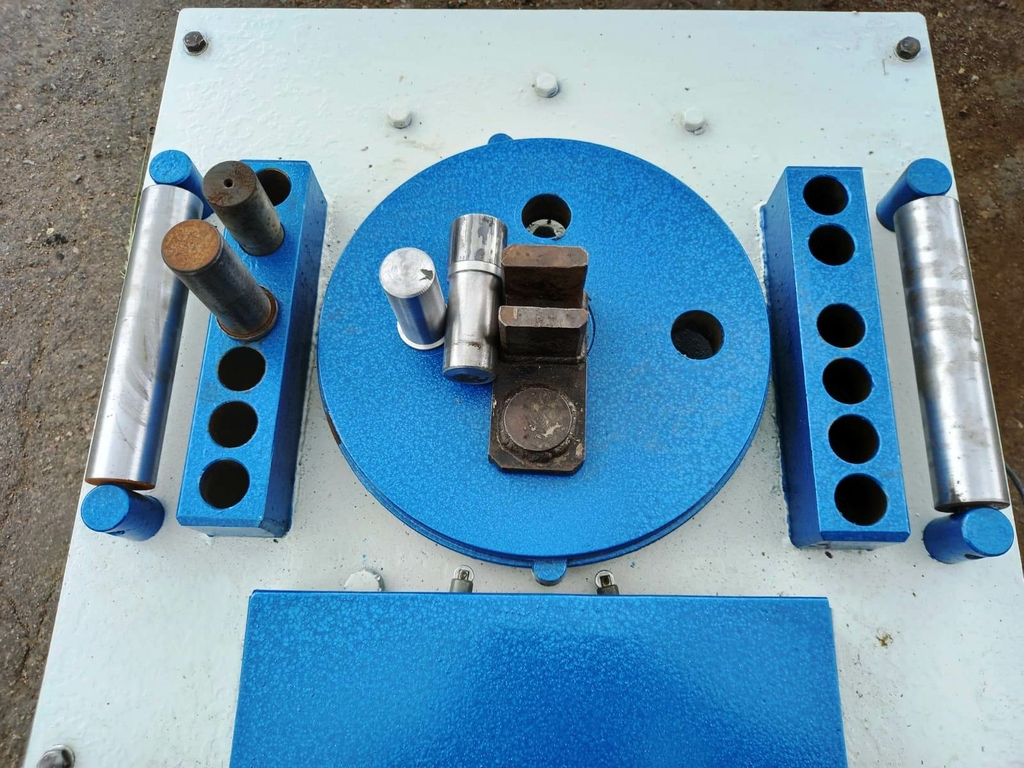

Гибочное приспособление состоит из диска, закрепленного на нем гибочного пальца, центрального пальца с роликами упорного пальца (штыря) с роликом. На гибочном диске имеются отверстия с втулками для установки гибочного пальца, а также расположенные по окружности отверстия для установки кулачков останова и реверса, воздействующих на соответствующие конечные выключатели.
Привод гибочного диска станка СГА-1 б/у осуществляется от двигателя через клиноременную передачу, две открытые зубчатые передачи и червячный редуктор. Скорость вращения гибочного диска можно изменить перестановкой шестерен.

Гибочный станок для гибки арматуры СГА1 б/у - принцип работы.
Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с роликом. При вращении диска гибочный палец заклинивает пруток и изгибает его вокруг ролика на угол, задаваемый установкой кулачка. При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель. Изделия из прутков арматуры радиусом гиба 55 мм изгибаются вокруг ролика, а радиусом 20 мм - непосредственно вокруг центрального пальца. Изделия из прутков диаметром до 14 мм с внутренним радиусом 12 мм изгибаются при установке вилки и кронштейна.

Преимущества гибочного станка для арматуры СГА-1 б/у.
Имеется два режима работы - ручной и автоматический. Ручной режим удобен при одиночных или небольших количествах гибов, используется при наладке станка, при проверке датчиков. В ручном режиме можно работать при отказе датчиков, что исключает простой станка. Автоматический режим используется при многократной реализации одного или нескольких последовательных гибов.
Гибочный станок СГА-1ЭБ б/у отличается от базового станка СГА1 б/у наличием электронного блока управления.

Технические характеристики СГА-1 б/у

• Масса, кг 380
