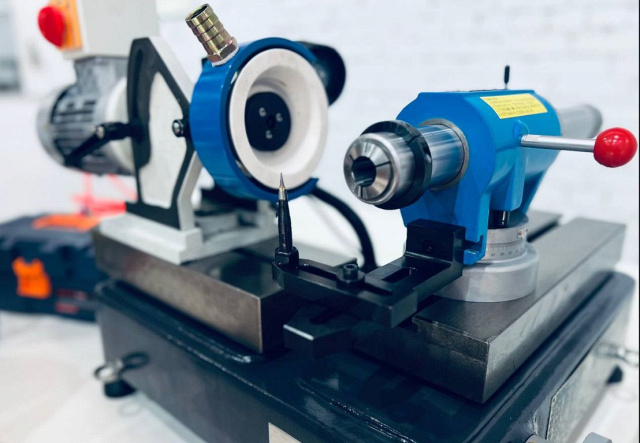

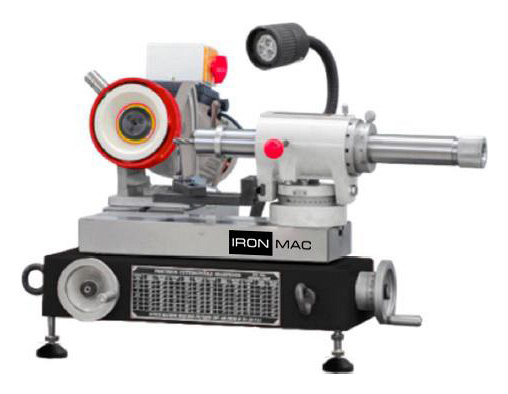

Станок для заточки концевых фрез IRONMAC M 115
(голосов 0)
Артикул: 9513686m_115 Код товара: 105430
Под заказ
Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов.
ОБЛАСТЬ ПРИМЕНЕНИЯ IRONMAC M 115
Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента: фрезерный инструмент (концевые фрезы с плоским торцом, концевые фрезы прямы и профильные, шпоночные концевые фрезы).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
СХЕМА ОБРАБОТКИ IRONMAC M 115
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ IRONMAC M 115
| Заточка концевых фрез СтанокIRONMAC M 115благодаря своей конструкции позволяет затачивать концевые фрезы. Весь процесс заточки осуществляется вручную – настраивается диаметр, высота затачиваемого инструмента и съем с изношенной грани инструмента. |
|

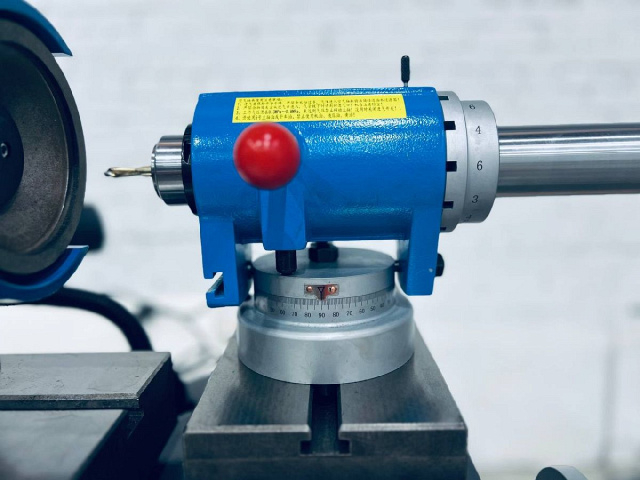

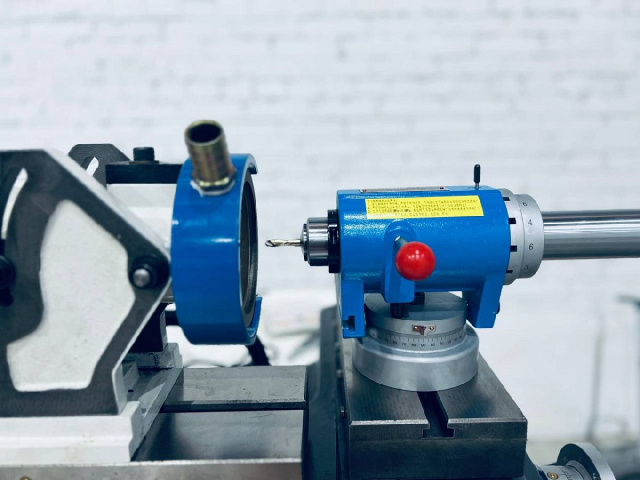

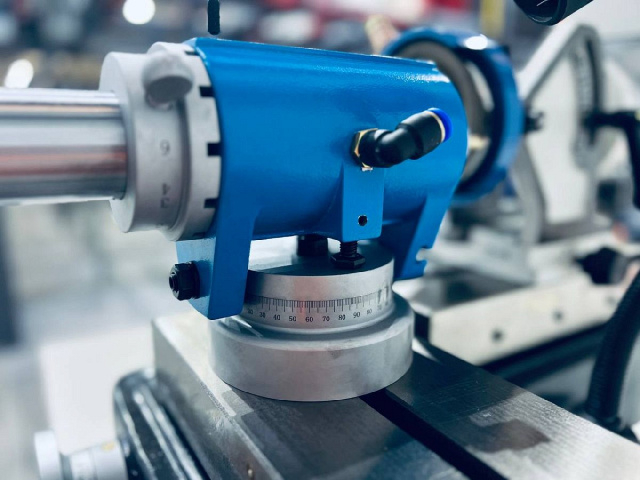

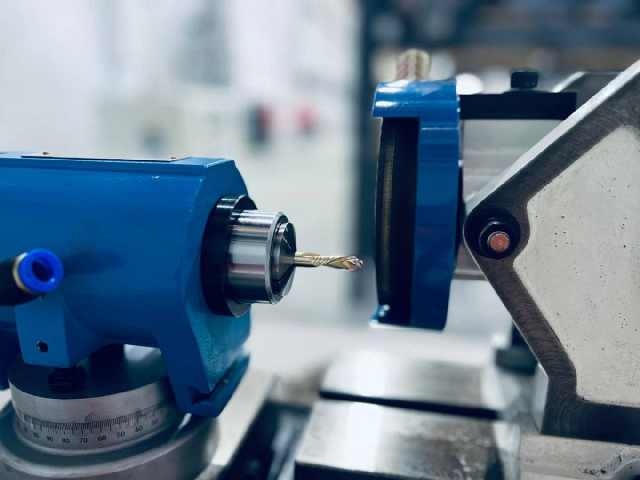

| Плавное перемещение инструмента Принцип работы станка заключается в плавном перемещении инструмента (влево и вправо относительно заточного круга), установленного в пневматическое устройство с делительной головкой при помощи цанги (тип 5 С). Приспособление для заточки концевых фрез с радиусным торцем поставляется индивидуально по согласованию с заказчиком. |
|

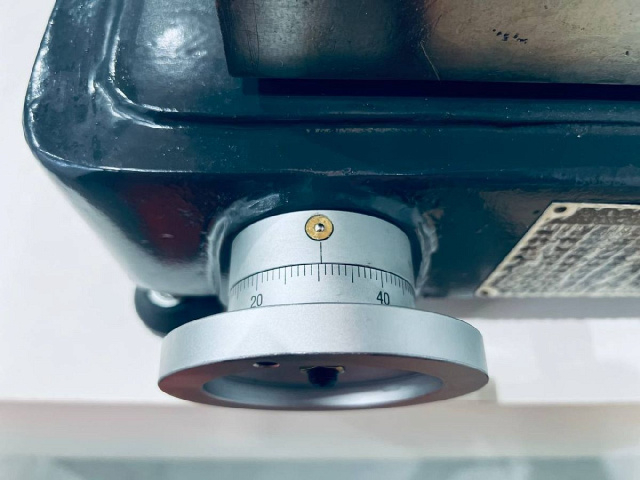

| Точность заточки Концевая фреза имеет плавное перемещение за счет конструкции пневматического устройства с делительной головкой. Передвижной упор ограничивает длину хода фрезы, в зависимости от высоты инструмента, тем самым позволяя увеличивать производительность станка и снизить нагрузку на направляющие. Настройка диаметра инструмента и съема осуществляется при помощи винтовой пары (винт-гайка). Это обеспечивает точность заточки и снижает влияние человеческого фактора. |
|
| Прямолинейность хода Прямолинейность хода заточного стола обеспечивается за счет передачи винт-гайка. Минимальный съем равен 0,02 мм. |
|
| Настольное исполнение Станок выполнен в настольном исполнении без системы подачи СОЖ. |
КОМПЛЕКТАЦИЯ IRONMAC M 115
Стандартная

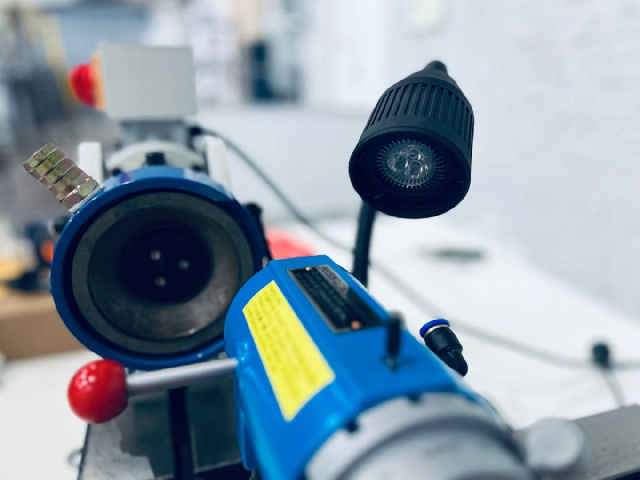

- Система освещения — Регулируемая по высоте и наклону электролампа.
Дополнительная
- Прецизионный упор — Для заточки концевой фрезы с радиусным торцем для устройства 300 R.
- Набор резьбовых цанг (тип 5 С) — Для устройства 300 S, 300 R – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм. Другие размеры цанг свыше 6 мм по отдельному согласованию.
- Резьбовая цанга — Резьбовая цанга (тип 5 С) для устройства 300 RC, 300 E – диаметр цанги 3, 4 или 5 мм (указывается при заказе). Другие размеры цанг ниже 3 мм по отдельному согласованию.
Технические характеристики IRONMAC M 115
| Характеристика | Значение |
|---|---|
| Размеры рабочего стола, мм | 680 x 130 |
| Продольное перемещение заточного стола (ось X), мм | 115 |
| Поперечное перемещение заточного стола (ось Y), мм | 60 |

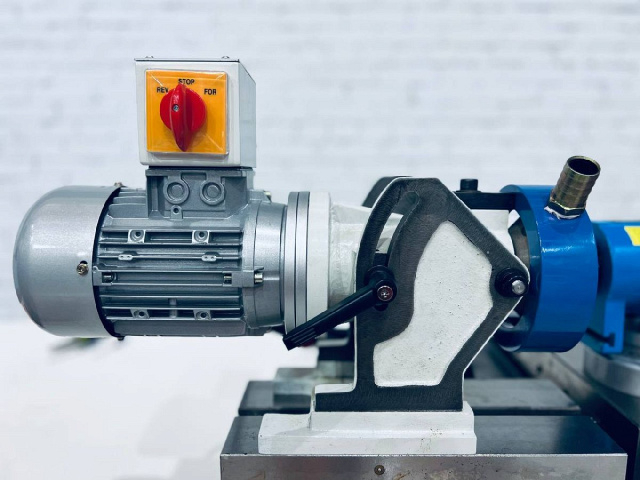

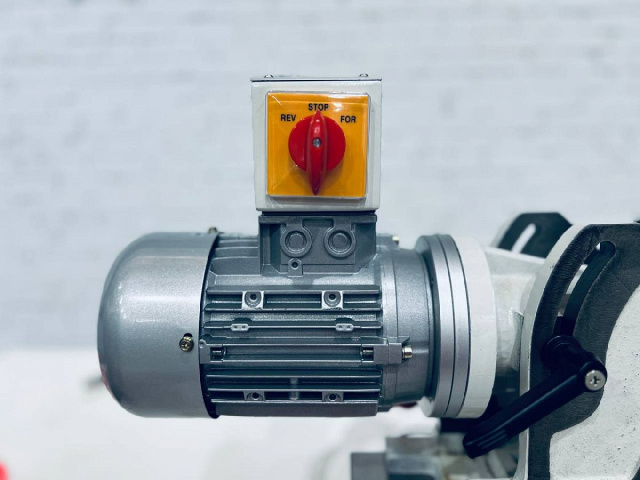

| Мощность электродвигателя шлифовального круга, кВт | 0,25 |
| Поворот заточного узла (ось A), ° | 360 |

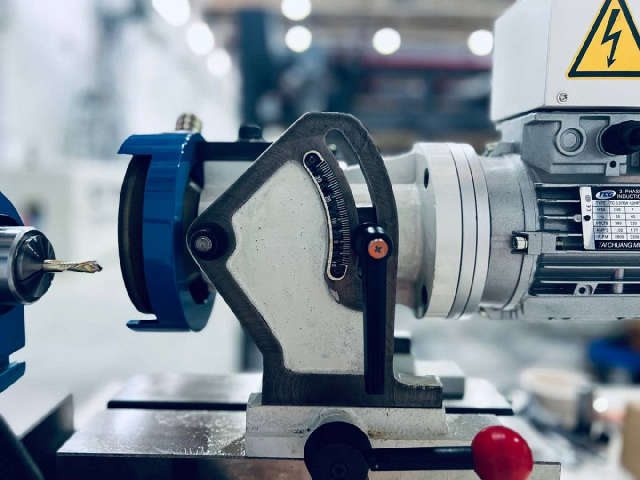

| Наклон заточного узла, ° | -5 .. +35 |
| Размеры шлифовального круга, мм | 125 х 50 х 32 |
| Частота вращения шлифовального круга, об/мин | 2800 |
| Напряжение, В | 220 |
| Длина, мм | 700 |
| Ширина, мм | 700 |
| Высота, мм | 540 |
| Вес, кг | 120 |
| Заказать | — |
