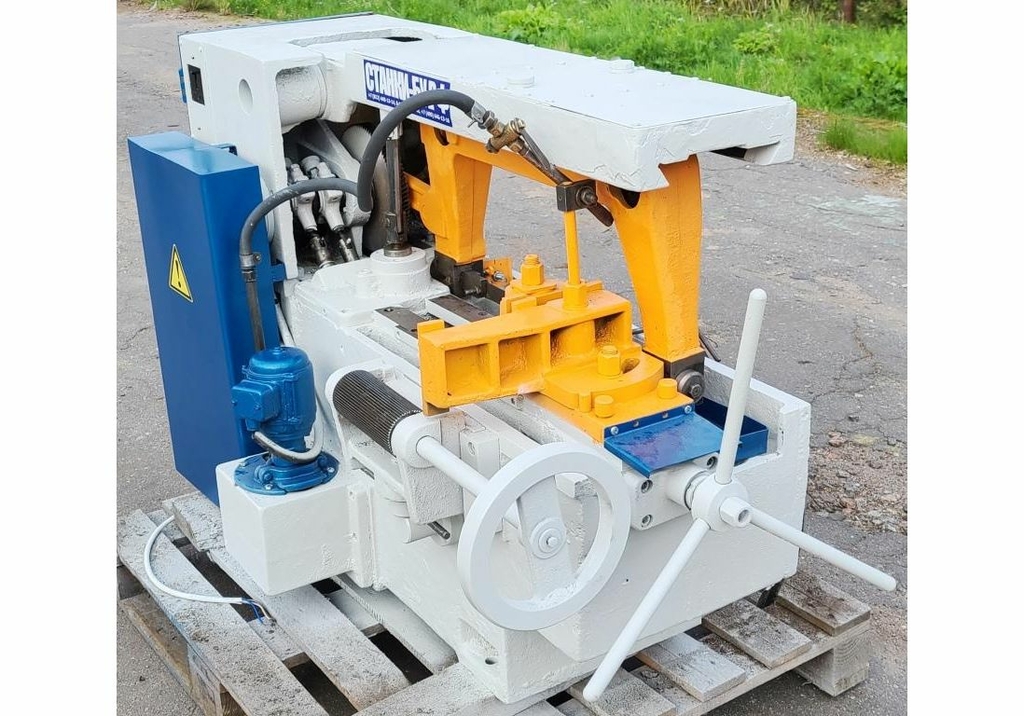

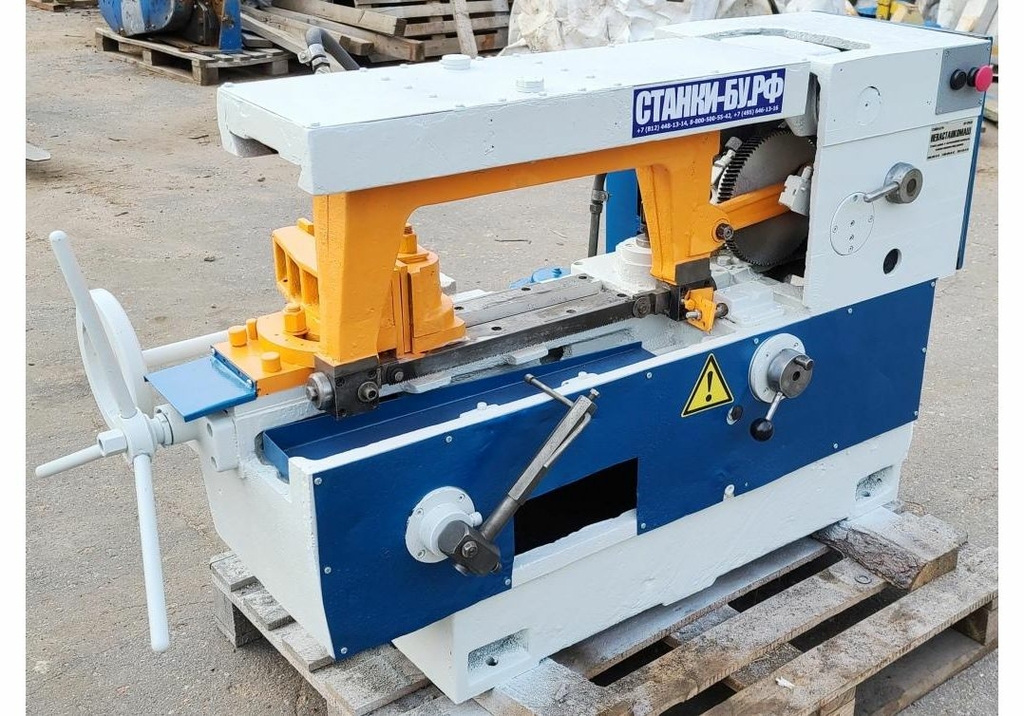

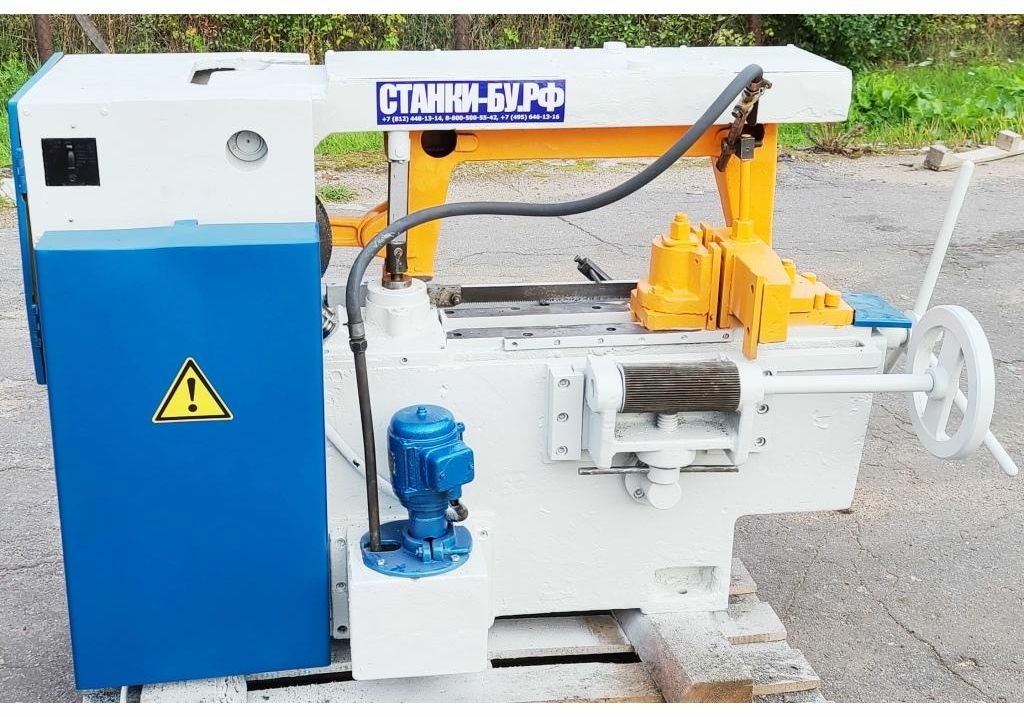

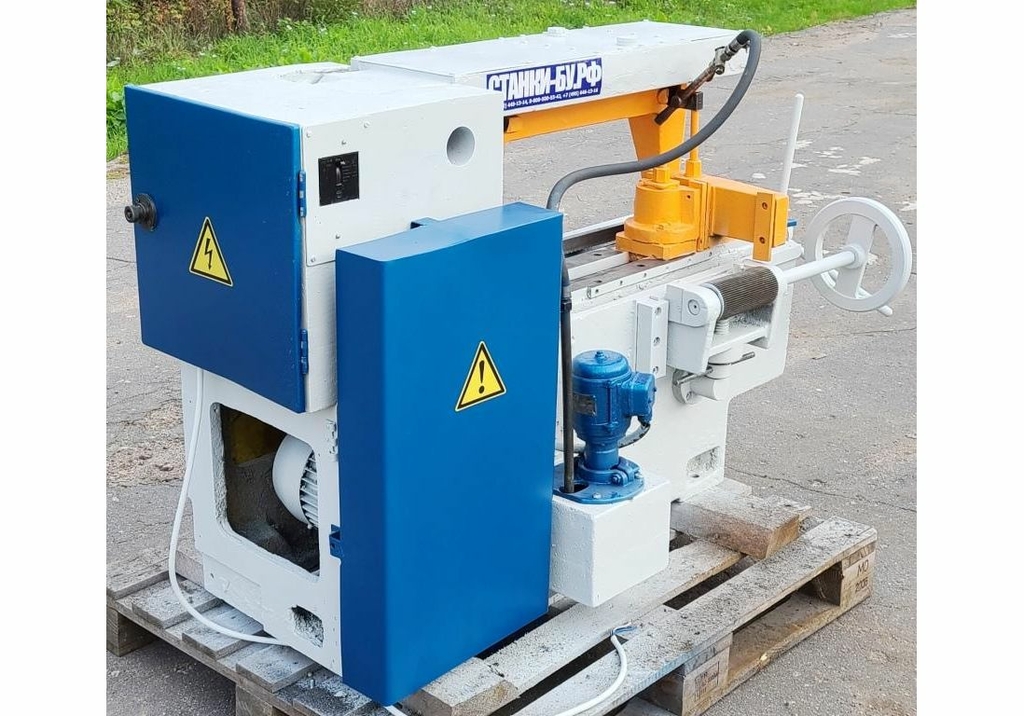

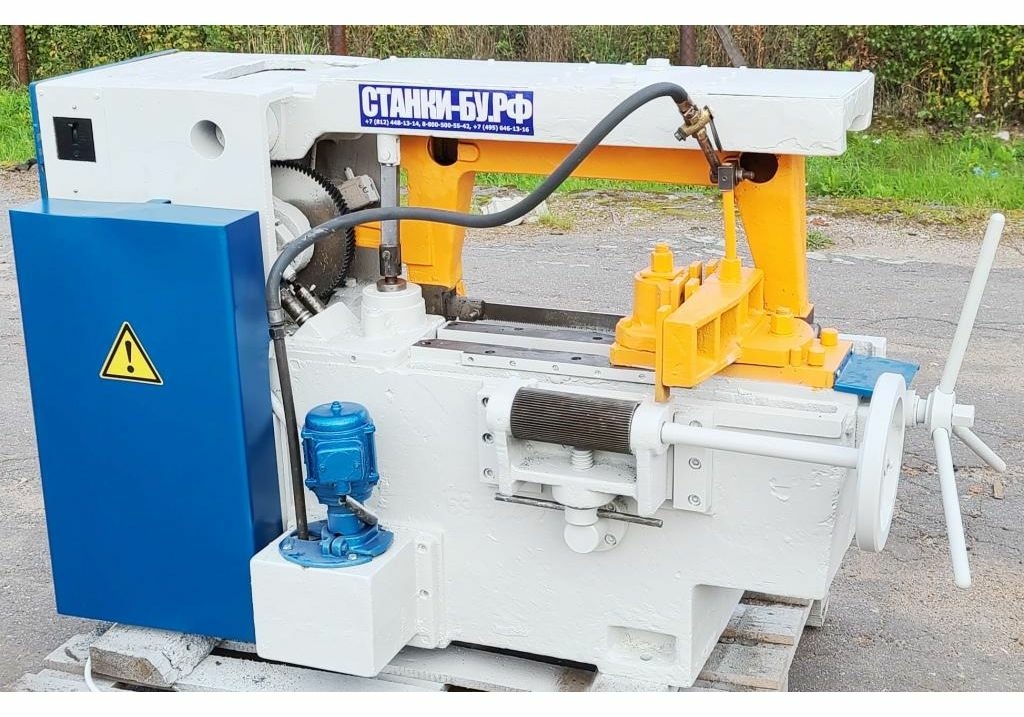

Станок ножовочный отрезной 8Б72К б/у
Станок ножовочный отрезной 8Б72К б/у применяется для резки машинным ножовочным полотном труб, швеллеров, уголков, круглого проката, квадратной и полосовой стали.
Ножовочный отрезной станок 8Б72К б/у предназначен для отрезки круглого и профильного материала из стали, чугуна и цветных металлов машинным ножовочным полотном для металла путем поступательного движения.
Принцип работы и особенности конструкции станка
Резка производится в плоскости, перпендикулярной к оси заготовки, а также под углами до 45°. Станок 8Б72К применяется в условиях индивидуального и серийного производства.
Станок ножовочный отрезной 8Б72К имеет гидравлическую систему для механизации основных вспомогательных операций:
- Опускание пильной рамы
- Резание с регулированием давления подачи и отскоком полотна во время холостого хода (резание медленное)
- Резание с регулированием давления подачи без отскока полотна (резание быстрое)
- Подъем пильной рамы после окончания пиления
Особенности конструкции ножовочного станка 8Б72К:
Резка металла осуществляется перпендикулярно к оси заготовки, закрепленной при помощи специального кронштейна на тисках, либо под углами до 45 градусов, для чего заготовку закрепляют в специальных комбинированных тисках.
При помощи верхнего прижима на тисках в станке 8Б72К б/у возможна пакетная резка заготовок.
Диапазон скоростей резания регулируется ступенчато, в зависимости от структуры разрезаемого материала.
Подача СОЖ (смазочно-охлаждающей жидкости) происходит автоматически.
Климатическое исполнение по ГОСТ 15150-69-УХЛ4, класс точности станка Н по ГОСТ 8-82Е.
Технические характеристики механической ножовки 8Б72
| Наименование параметра | 8Б72 |
| Основные параметры станка | |
| Наибольшие размеры сечения круглой заготовки (угол реза 90°), мм | 250 |
| Наибольшие размеры сечения круглой заготовки (угол реза 45°), мм | 140 |
| Наибольшие размеры сечения квадратной заготовки (угол реза 90°), мм | 250 х 250 |
| Наибольшие размеры сечения прямоугольной заготовки (угол реза 45°), мм | |
| Наибольшее расстояние от полотна доврхней части рамы, мм | |
| Максимальная длина отрезаемой заготовки по упору, мм | 350 |
| Расстояние от основания станка до опорной поверхности заготовки, мм | 450 |
| Размеры применяемого ножовочного полотна(ДхШхТолщ.), мм | 500х40х2; Ø 8 |
| Максимальная ширина пропила, мм | 3,8 |
| Число двойных ходов пильной рамы в минуту | 75, 120 |
| Длина хода пильной рамы, мм | 140, 180 |
| Угол поворота тисков, град | 45° |
| Электрооборудование станка | |
| Электродвигатель главного привода, кВт (об/мин) | 1,5 (1400) |
| Электродвигатель насоса охлаждения, кВт (об/мин) | 0,125 (2800) |
| Габарит и масса пресс-ножниц | |
| Габарит пресс-ножниц (длна х ширина х высота), мм | 1610 х 700 х 900 |
