Токарно-винторезный станок Metal Master ZX 41100 DRO
(голосов 0)
Артикул: mem2462 Код товара: 20962
На складе: 3 шт.

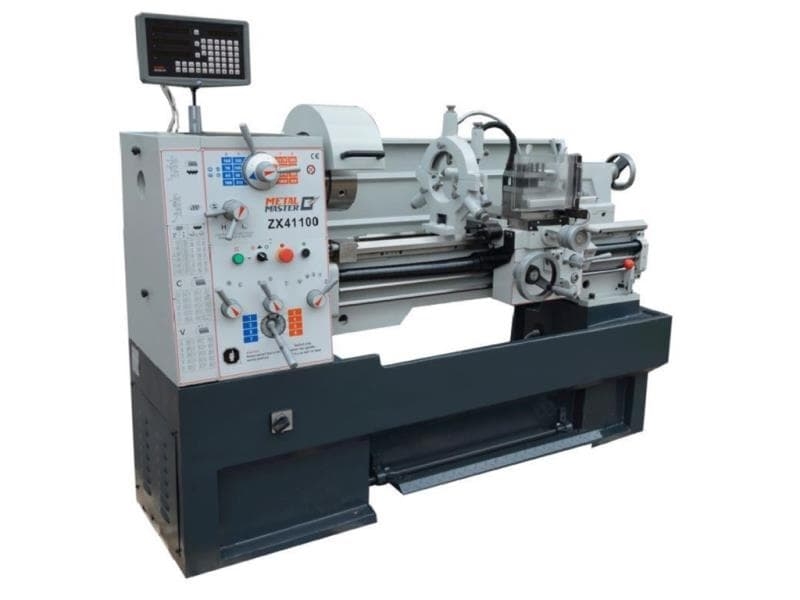

Токарно-винторезный станок Metal Master ZX 41100
Metal Master ZX41100 DRO – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
Преимущества:
- Высокая производительность и точность
- Надежность и долговечность
- Простота в использовании и обслуживании
- Широкий диапазон регулировок и настроек
- Инновационные технологии для эффективной работы
Технические характеристики
| Характеристики | Zx41100 dro |
|---|---|
| Макс. диаметр над станиной | Ø 410 мм |
| Макс. диаметр над выемкой в станине | Ø 580 мм |
| Макс. диаметр над поперечными салазками | Ø 255 мм |
| Расстояние между центрами | 1000мм |
| Диаметр отверстия шпинделя | 52 мм |
| Количество передач | 16 |
| Диапазон скоростей шпинделя | 45-1800 об/мин |
| Конус отверстия шпинделя | MT6 |
| Конус шпинделя задней бабки | MT4 |
| Торец шпинделя | D1-6 |
| Макс. ход поперечных салазок | 210 мм |
| Макс. ход верхней салазки | 140 мм |
| Макс. ход шпинделя задней бабки | 120 мм |
| Ширина станины | 250 мм |
| Максимальная сечение резца | 20х20 мм |
| Автоматическая продольная подача | 0,05-1,7 мм/об |
| Автоматическая поперечная подача | 0,029-1,019 мм/об |
| Диапазон нарезаемых метрических резьб | 0,2-14 мм/об (42 видов) |
| Диапазон нарезаемых дюймовых резьб | 2-72 ниток/дюйм (39 видов) |
| Диапазон нарезаемых модульных резьб | 0,3-3,5 МР (18 видов) |
| Диапазон нарезаемых питчевых резьб | 8-44 DP (21 вид) |
| Мощность двигателя | 2,2/3,3 кВт |
| Напряжение питания | 380 В, 50 Гц |
| Габаритные размеры станка (дхшхв) | 1950x840x1300 мм |
| Габаритные размеры упаковки (дхшхв) | 2070x926x1635 мм |
| Вес нетто/брутто | 1350/1550 кг |
Описание станка metal master zx41100 dro
- Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
- Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
- В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
- Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
- Модель оснащена трехкулачковым патроном диаметром 200 мм с обратными кулачками в комплекте.
- Внутренний диаметр шпинделя составляет 52 мм.
- Вылет пиноли задней бабки – 120 мм.
- На ходовой винт смонтирован защитный кожух для защиты от стружки.
- Четырехкулачковый патрон диаметром 250 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
- Все подвижные части станка оснащены тавотницами.
- Каждый станок серии ZX имеет удобную и понятную таблицу резьб и подач.
- Станок «в базе» комплектуется подвижным и неподвижным люнетами.
- Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°
- Все рукоятки оснащены четкими и удобными лимбами.
- Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.
- Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
- Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
- 16ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
- В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.
В стандартную комплектацию станка входят:
- Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
- Система подачи СОЖ;
- Патрон трехкулачковый 200 + обратные кулачки;
- Патрон четырехкулачковый 250 мм;
- Планшайба;
- Люнет подвижный;
- Люнет неподвижный;
- Обратные кулачки - 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Светильник;
- Защитный экран резцедержателя;
- Руководство пользователя.
