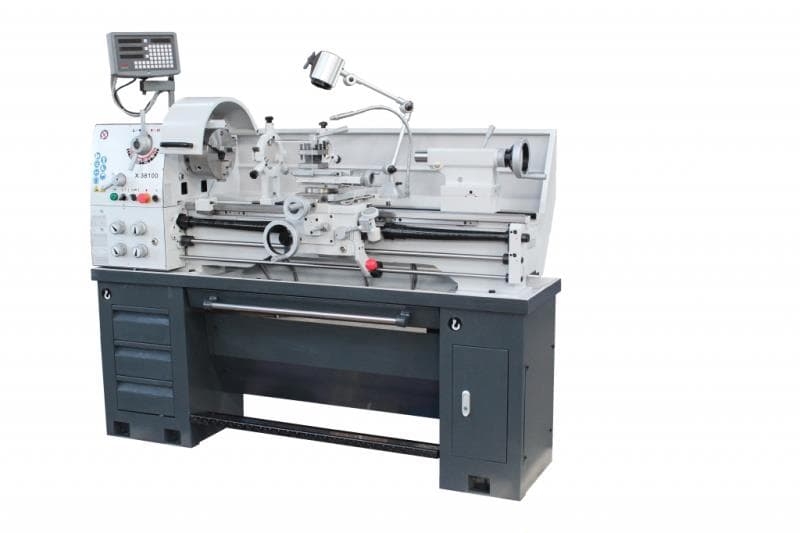

Токарно-винторезный станок Metal Master X38100

Токарно-винторезный станок Metal Master X38100 - это надежное и производительное оборудование, которое позволит вам быстро и качественно обрабатывать различные металлические детали. Он отлично подойдет как для крупных производств, так и для маленьких мастерских.

Преимущества

• Высокая производительность
• Простота в использовании
• Надежность и долговечность
• Высокое качество обработки
• Широкий диапазон настроек

Особенности

• Мощность: 10 кВт
• Диаметр обрабатываемой детали: до 400 мм
• Длина обрабатываемой детали: до 1000 мм
• Система ЧПУ для точной настройки

Назначение

Токарно-винторезный станок Metal Master X38100 предназначен для точной обработки металлических деталей, изготовления резьбы, фрезерования и других операций.

Сферы применения

• Промышленное производство
• Машиностроение
• Ремонтно-строительные работы

Токарно-винторезный станок Metal Master X38100 – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.

Описание токарно-винторезного станка metal master x38100

• Станина изготовлена из серого чугуна, что на практике позволяет гасить паразитные колебания, возникающие в процессе работы, и обеспечить необходимую жесткость конструкции. Направляющие станка (двойные призматические, регулируемые), для обеспечения точности и плавности работы специально прошли закалку и шлифовку.
• Шестерни и валы привода, изготовлены из высококачественной конструкционной стали и прошли необходимую термообработку. Рабочие поверхности деталей отшлифованы. Все это направлено на то, что бы увеличить надежность и долговечность оборудования.
• Используемые точные зубчатые передачи уменьшают шум.
• С целью охлаждения и смазки, коробка передач привода главного движения погружена в масляную ванну.
• Детали привода подач (валы и шестерни) прошли все необходимые стадии технологического процесса, в том числе термообработку и шлифовку, и помещены в масляную ванну, что позволяет обеспечить требуемую долговечность и надежность работы привода.

Функциональные возможности

• Конструкция станины имеет специальную выемку (гап), которая позволяет расширить функциональные возможности станка
• С целью повышения удобства эксплуатации, на станке реализована возможность реверсивного вращения шпинделя (правое/левое), что позволяет упростить процесс нарезания резьб, а также удобный механизм быстрого переключения скоростей вращения шпинделя.
• Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
• Станок оборудован системой подачи смазочно-охлаждающей жидкости (СОЖ)
• Удобный подбор рациональных режимов обработки

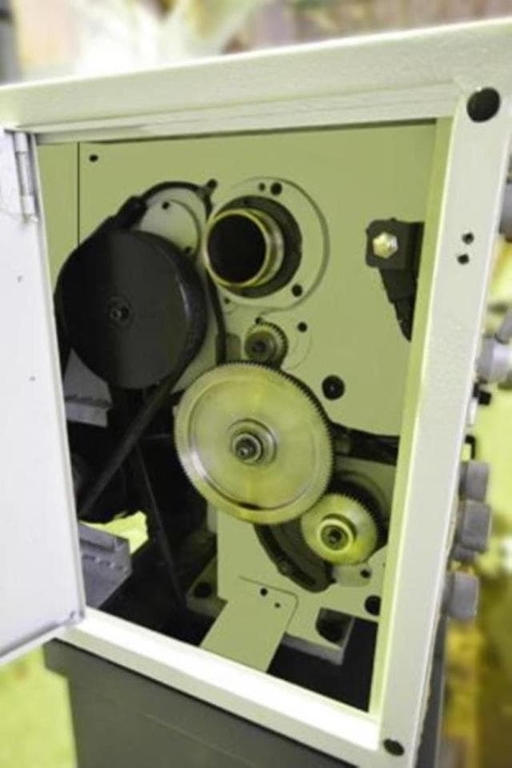

• Привод главного движения станка позволяет реализовать широкий диапазон скоростей вращения шпинделя посредством ступенчатого переключения с одной передачи на другую, что на практике позволяет подобрать рациональный режим обработки деталей различных размеров.

Нормальная точность

• В станке используется закаленный шпиндель из высокопрочной легированной стали, смонтированный на прецизионных регулируемых роликоподшипниках, что позволяет достичь уровня торцевого биения шпинделя, не превышающего 0,03 мм.

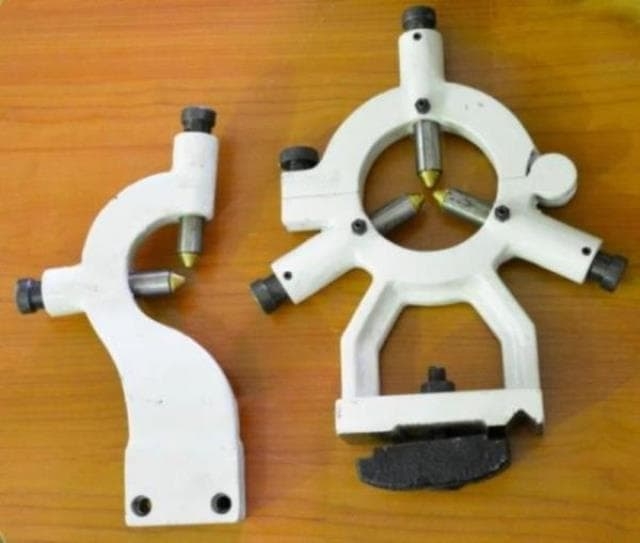

• Станок комплектуется подвижным и не подвижным люнетами. Данные приспособления позволяют придать длинным заготовкам дополнительную опору, тем самым повышая жесткость технологической системы, таким образом, значительно улучшают точность обработки заготовок данной конфигурации.

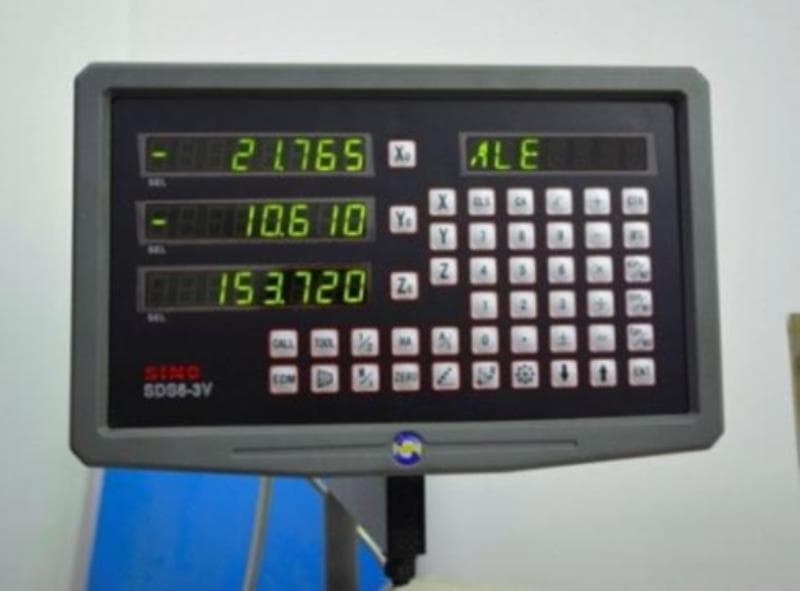

Многофункциональная УЦИ SIN

• SDS6-3V позволяет выполнять необходимые производственные операции с высочайшей точностью. Регулировка перемещения по 3-м осям с дискретностью до 0,001 мм;
• УЦИ осуществляет визуализацию информации о размере, линейном перемещении или повороте контролируемого объекта (заготовки, инструмента) по требуемому количеству осей.

Безопасность

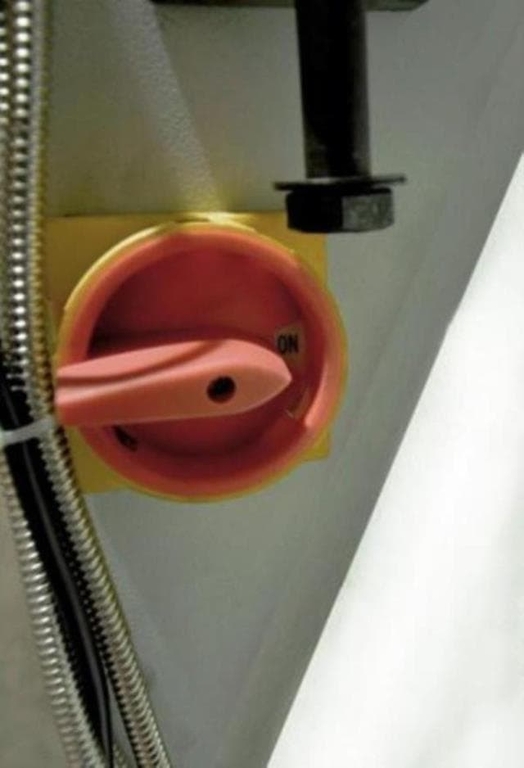

• На станке реализованы все необходимые механизмы, позволяющие снизить риски здоровья токаря, а именно установлен защитный экран рабочей зоны, кнопка аварийного отключения, ограждение ходового винта, светильник для дополнительного освещения рабочей зоны, блокировка одновременного включения подачи червячного и ходового вала.

Преимущества токарно-винторезного станка metal master x38100

• MetalMaster X38100 16864 обеспечивает точную обработку заготовок.
• Жесткость и долговечность конструкции.
• Используемые зубчатые передачи уменьшают шум.
• Задняя бабка может быть смещена на 10 мм для точения длинных конусов.
• Удобный подбор рациональных режимов обработки.
• Многофункциональная 3х-осевое УЦИ SINO SDS6-3V.
• Богатая начальная комплектация.
• Станина изготовлена из серого чугуна.
• Нарезания метрических и дюймовых резьб.
• Двойные призматические, регулируемые направляющие.
• Шестерни и валы изготовлены из конструкционной стали.
• Рабочие поверхности деталей отшлифованы.
• Коробка передач привода погружена в масляную ванну.
• Конструкция станины имеет специальную выемку (ГАП).
• Реверсивное вращение шпинделя (правое/левое).
• Система подачи смазочно-охлаждающей жидкости (СОЖ).
• Торцевое биение шпинделя не более 0.03 мм.
• Расстояние между направляющими - 185 мм.
• Максимальная сечение резца - 16х16 мм.
• Торец шпинделя: D1-5.

Технические характеристики токарно-винторезного станка metal master x38100

Особенности Metal Master X38100

	Комфорт в работе В стандартную комплектацию входит станочный светильник для дополнительного местного освещения рабочей зоны.
	Простота использования Основные элементы управления вынесены на отдельную панель для удобства оператора в процессе обработки.
	Защита от перегрева Система подачи СОЖ в зону резания своевременно охлаждает инструмент, не давая ему перегреваться.

Комплектация

• Станок Metal Master X38100;

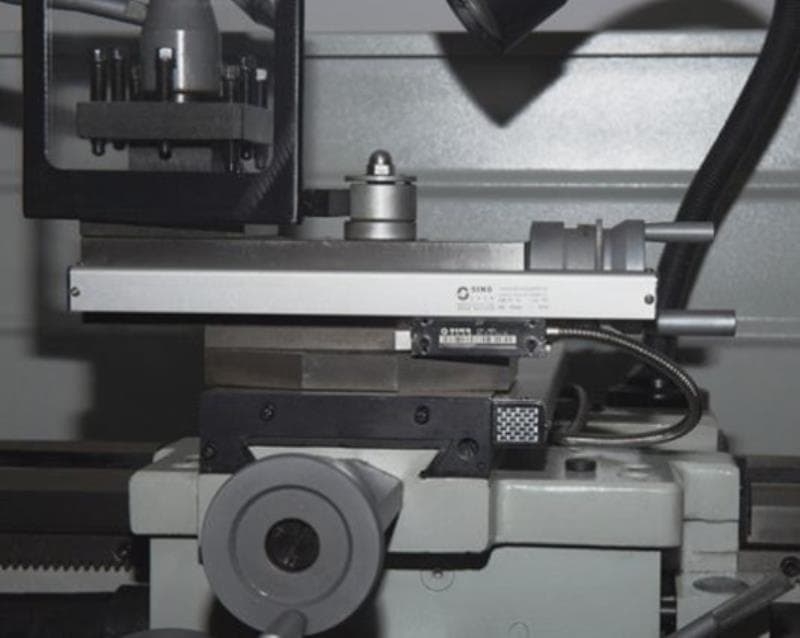

• Цифровой индикатор УЦИ с оптическими линейками для трех осей;
• Система подачи СОЖ;
• Патрон трехкулачковый;
• Патрон четырехкулачковый;
• Планшайба;
• Люнет подвижный;
• Люнет неподвижный;
• Обратные кулачки – 3 шт;
• Кожух патрона с выключателями;

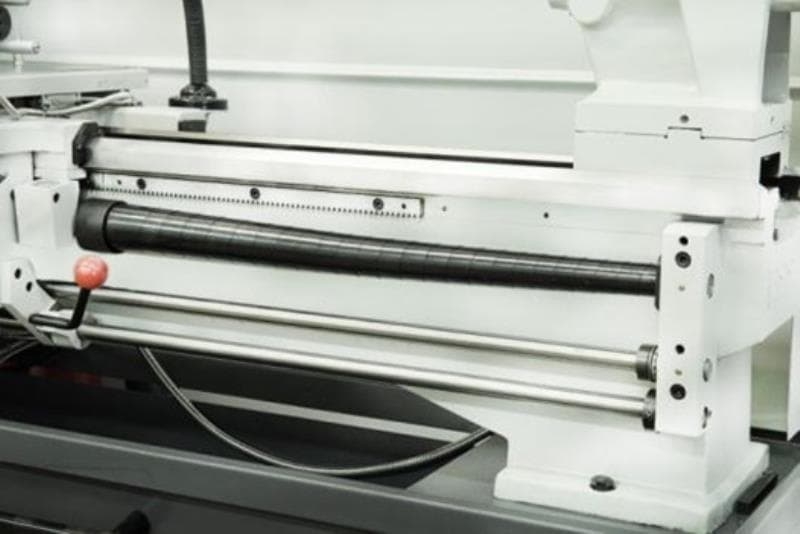

• Защита ходового винта;
• Шпиндельный тормоз;
• Светильник;
• Защитный экран резцедержателя;

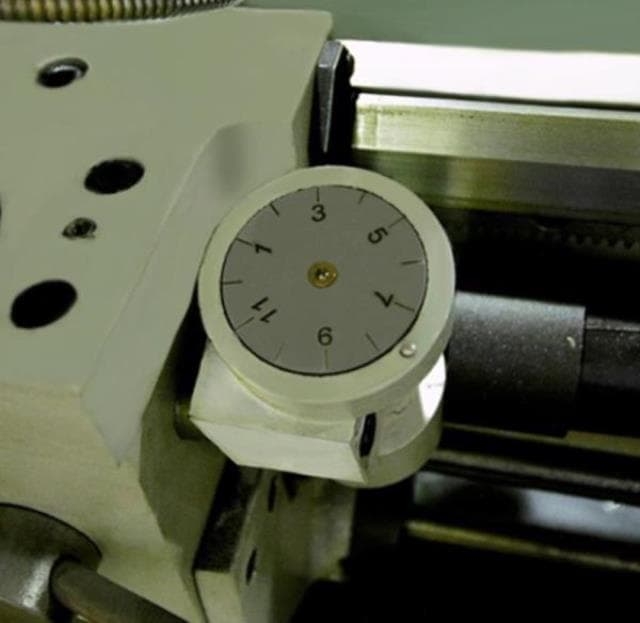

• Резьбоуказатель;
• Четырехпозиционный резцедержатель;
• Инструментальный ящик:
• Масленка;
• Ключ резцедержателя;
• Ключ патрона;
• 2 отвертки;
• Набор ключей;
• Набор шестигранников.
• Руководство пользователя.
• Упаковка.

• Ø обработки над станиной, мм 380
• Ø отверстия в шпинделе, мм 51
• Расстояние между центрами (рмц), мм 1000
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци Да
• Макс. обороты 2000
• Напряжение, В 380
• Масса, кг 650
• Модель Metal Master X38100
• Производство Китай
