Сверлильно-присадочная ячейка Solution D на базе KDT KD-812
Артикул: sverlilno-prisadochnaya-yacheyka-solution-d-na-baze-kdt-kd-812 Код товара: 105006

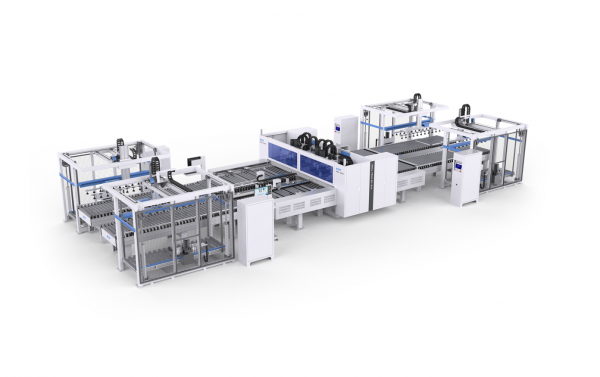

Сверлильно-присадочная ячейка Solution D на базе сверлильно-присадочного центра с ЧПУ KDT KD-812A предназначена для высокоточного сверления глухих и сквозных отверстий в плоскостях и торцах мебельных деталей в проходном режиме, по заданной карте присадки.
Данная автоматическая ячейка позволяет максимально исключить человеческий фактор и ускорить работу участка присадки благодаря интеллектуальной системе загрузки и выгрузке деталей.
В состав ячейки входит:
Сверлильно-присадочный центр с ЧПУ KDT KD-812A - 1 шт.

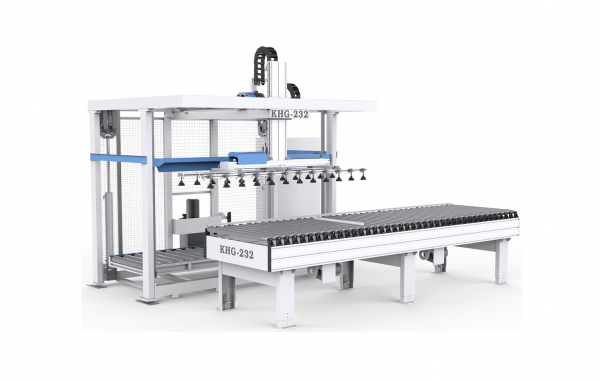

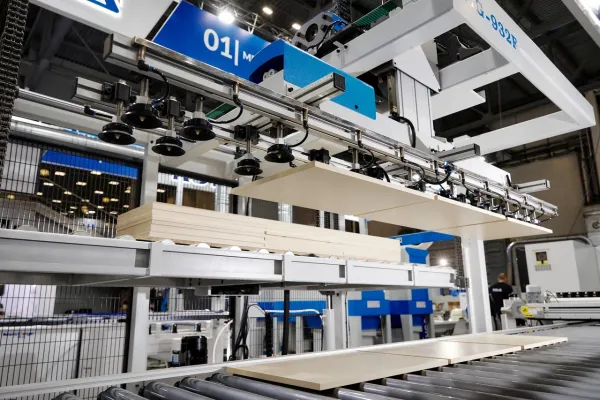

Автоматический разгрузчик KDT KHG-232/932 – 4 шт.
Особенности станка
Особенности модели Solution D
- 6 Сверлильных групп (106 сверл = 82V + 24H)
- 4 фрезерных узла (Верхние 5,5 кВт + Нижние 3,5 кВт)

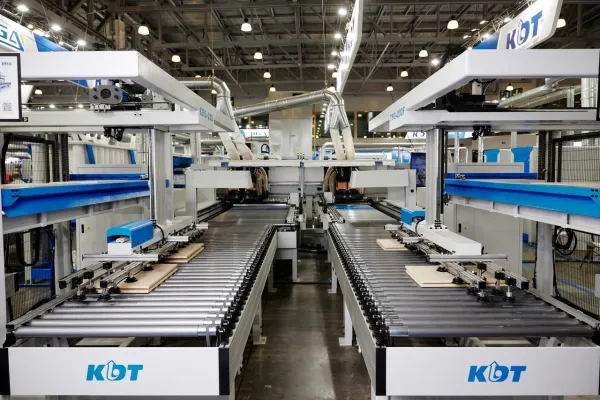

- 2 независимые рабочие зоны
- Одновременная обработка 2-х панелей в рамках одного рабочего цикла
- Система сканирования штрихкодов на входе
- Работа с картами присадки из программы «Базис-мебельщик»
- Чтение форматов файлов MPR, XML, DXF
Конструктивные преимущества
 | СТАНИНА С ПОРТАЛОМ ДЛЯ ОСНОВНЫХ УЗЛОВЭто фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации. |
 | ПОЗИЦИОНИРОВАНИЕАвтоматическое базирование за счет бокового выравнивателя и двух упоров вдоль оси X. |
 | БОКОВОЙ ВЫРАВНИВАТЕЛЬОпределение ширины панели. Умное позиционирование правой рабочей станции. |

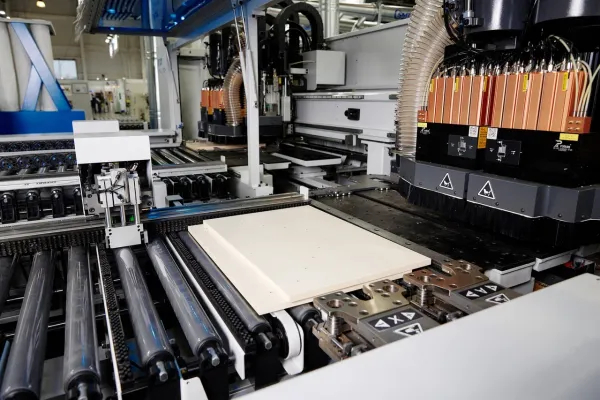

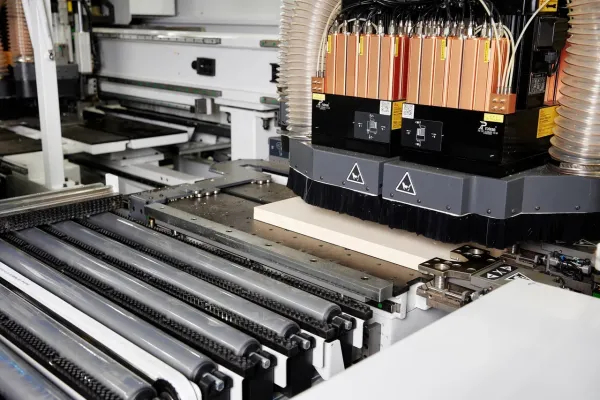

 | КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППВерхняя группа:
Нижняя группа:
|

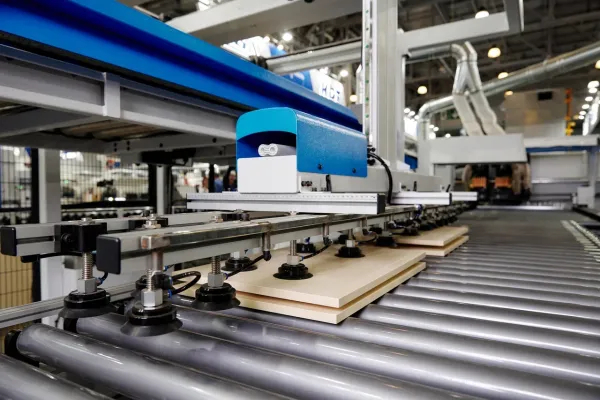

 | ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. Мин. деталь 250х50 мм. |
 | РАБОЧИЙ СТОЛРабочий стол в зоне обработки оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо в соответствии с технологией обработки. |
 | СКАНЕР СЧИТЫВАЯ ШТРИХ-КОДОВИнтеллектуальное устройство визуального распознавания штрих-кода и QR-кода.
|
 | СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWSИнтерфейс управления станком русифицирован. |
 | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕПрограммное обеспечение позволяет сделать симуляцию и рассчитать время обработки. |
 | ИНТЕГРАЦИЯ С «БАЗИС»Станок интегрирован с программой «БАЗИС». |
Технические характеристики станка
| Наименование | KD-812A Solution D |
| Длина заготовки, мм | 300-2400 |
| Ширина заготовки, мм | 300-800 |
| Толщина заготовки, мм | 10-60 |
| Скорость перемещения захватов заготовки, м/мин (Х) | 140 |
| Макс. скорость по оси, м/мин (Y) | 90 |
| Макс. скорость по оси, м/мин (Z) | 50 |
| Кол-во вертикальных шпинделей (Верхняя группа) | (16+16)*2 |
| Кол-во горизонтальных шпинделей (Верхняя группа) | (6+6)*2 |
| Кол-во вертикальных шпинделей (Нижняя группа) | 9*2 |
| Фрезерный узел (верхний + нижний), кВт | (5,5 + 3,5)*2 |
| Шпиндель присадочной группы, кВт | 2,2х6 |
| Диаметр аспирационного патрубка, мм | Ø200х4 + Ø150х2 |
| Размеры, мм (ДхШхВ) | 15600 х 5800 х 2190 |
