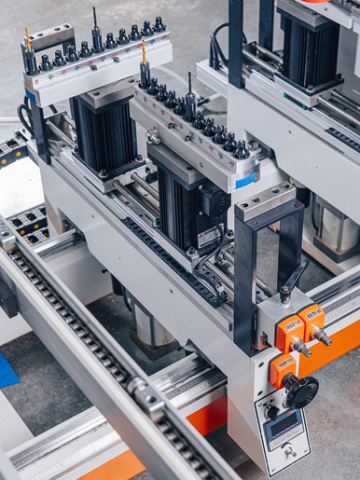

Сверлильно-присадочный станок Filato Optima FL-264B
(голосов 0)
Артикул: 9513586optima_fl_264b Код товара: 107076
Под заказ
* Изображение на рисунке носит справочный характер. Комплектация станка может отличаться от представленной на фото.
Сверлильно-присадочный станок предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato Optima FL-264B
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Получаемые изделия
СХЕМА ОБРАБОТКИ Filato Optima FL-264B
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato Optima FL-264B
 |
Поворот вертикальных траверс Позволяет менять положение в горизонтальной плоскости в пределах 90 град, что расширяет возможности карты присадки. |
 |
22 шпинделя в горизонтальной траверсе Позволяет увеличивать зону сверления до 672 мм. |
 |
Система автозагрузки Устройство автоматической подачи заготовки оснащено приводными ремнями, с помощью которых заготовка подается в зону обработки. |
 |
Пневмоприжимы Деталь жестко фиксируется восьмью вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали. |
 |
Система регулировки глубины сверления Удобная винтовая система благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий. |
 |
2 режима работы станка Позволяет работать станку в проходном и реверсивном режиме. |
 |
Пневмофиксация вертикальной траверсы Позволяет жестко фиксировать положение траверсы исключая смещение положения. |
 |
Система управления PLC контроллер для удобного управления и обслуживания станка. |
 |
Призматические направляющие Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки. |
 |

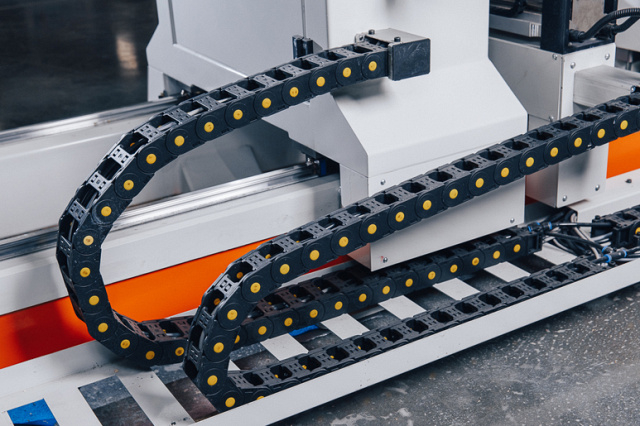

Гибкие кабель каналы Электро-кабеля и пневматические трубки спрятаны в гибкие кабель каналы, что позволяет обеспечить их сохранность во время работы и перенастройке станка. |
 |
Хранение инструмента Удобное расположение полки для хранения рабочего инструмента, обеспечивает оператору экономить время при перенастройке станка с одной карты присадки на другую. |
 |
Быстросъемные патроны В комплект поставки включены 5 быстросъемных патронов и 2 сверла для запуска станка. |
 |

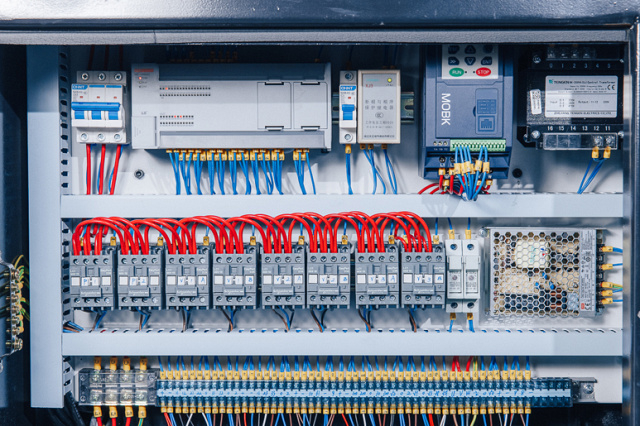

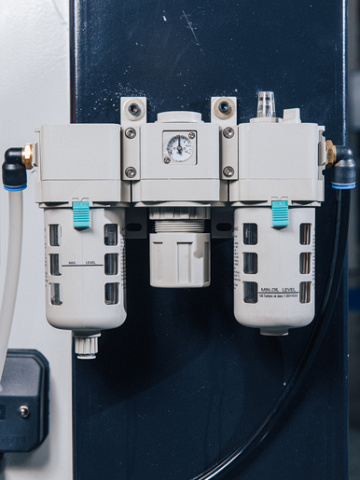

Блок подготовки воздуха и электросистема Располагается в отдельном шкафу, что позволяет избежать засорения пневмосистемы. |
 |
Комплект ЗИП В комплект ЗИП входит все необходимое для обслуживания станка. |
Технические характеристики Filato Optima FL-264B
| Характеристика | Значение |
|---|---|
| Частота вращения, об/мин | 2840 |
| Общее количество шпинделей, шт. | 264 |
| Количество горизонтальных траверс, шт. | 2 |
| Количество шпинделей на горизонтальных траверсах, шт. | 44 (22 x 2) |
| Количество нижних вертикальных траверс, шт. | 6 |
| Количество шпинделей на нижних вертикальных траверсах, шт. | 132 (11 + 11) x 6 |
| Количество верхних вертикальных траверс, шт. | 4 |
| Количество шпинделей на верхних вертикальных траверсах, шт. | 88 (11 + 11) x 4 |
| Длина заготовки, мм | 350 - 2450 |
| Ширина заготовки, мм | 32 - 672 |
| Толщина заготовки, мм | 8 - 50 |
| Расстояние между двумя соседними шпинделями, мм | 32 |
| Макс. глубина сверления, мм | 50 |
| Рабочее давление, атм. | 6 - 8 |
| Автоподача | есть |
| Накопитель (магазин для заготовок) | нет |
| Мощность двигателя, кВт | 36 |
| Посадочный диаметр шпинделей, мм | 10 |
| Размер заготовки при обработке 1 детали, мм | 2450 x 672 |
| Скорость обработки 1 заготовки, мм/мин | 13 - 16 |
| Размер заготовки при обработке 2-х заготовок, мм | отсутствует |
| Скорость обработки 2-х заготовок, мм/мин | отсутствует |
| Расход воздуха для пневмооборудования, л/цикл | 1200 |
| Макс. расстояние между шпинделями, мм | 2450 x 350 |
| Мин. расстояние между шпинделями, мм | 672 x 32 |
| Мин. расстояние между вертикальными траверсaми, мм | 250 |
| Длина, мм | 5000 |
| Ширина, мм | 2250 |
| Высота, мм | 1650 |
| Вес, кг | 4000 |
