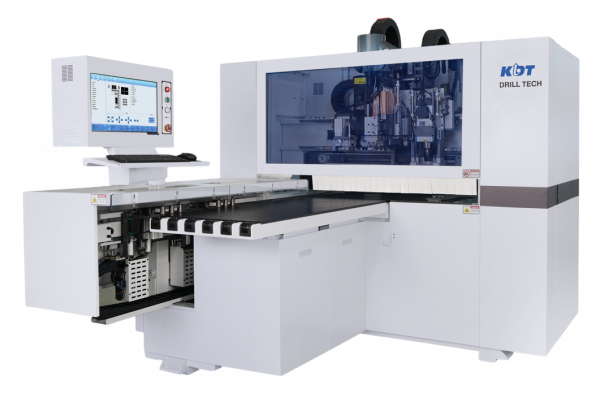

Сверлильно-присадочный центр с ЧПУ KDT KD-610NHZ
Артикул: sverlilno-prisadochnyy-tsentr-s-chpu-kdt-kd-610nhz Код товара: 105002
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон.
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
Фрезерный узел с функцией автоматической смены инструмента и линейный магазин на 5 позиций, размещенный на портале, позволяют сократить время операции смены инструмента.

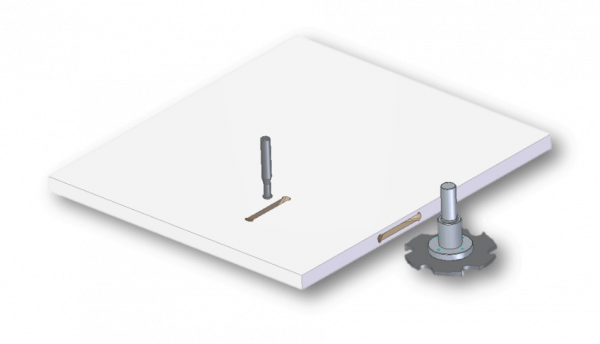

Угловая передача, которая поставляется в комплекте со станком, значительно увеличивает возможности фрезерной обработки. Это позволяет осуществлять изготовление на боковой поверхности интегрированной ручки, скрытой петли, еврозапила, паза в торце, а также установки замка и ручки в двери.
- Скорость движения: 140/90/50 м/мин.
- Визуализация обработки двухсторонней карты присадки
- Сканер для считывания карты присадки по штрих-коду
- Компактные размеры
- Верхняя сверлильная группа: 13 вертикальных, 10 горизонтальных.
- Верхний фрезерный узел 5.5 кВт с функцией автоматической смена инструмента
- Нижняя сверлильная группа: 9 вертикальных
- Нижний фрезерный узел 3.5 кВт
Особенности станка
Особенности модели KDT KD-610NHZ
- Компактные размеры
- Сверление с 6 сторон
- Одновременная обработка двух панелей
- Пазовальный узел
- Магазин смены инструмента
- Обслуживается одним оператором
- Загрузка и выгрузка деталей с одной стороны
- Чтение файлов из БАЗИС
- Визуализация обработки двухсторонней карты присадки
- Прогнозирование времени обработки
- Статистика рабочего процесса
Конструктивные преимущества
 | ЭРГОНОМИКА РАБОЧЕГО УЧАСТКА |
 | КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППВерхняя сверлильная группа: Нижняя сверлильная группа: |

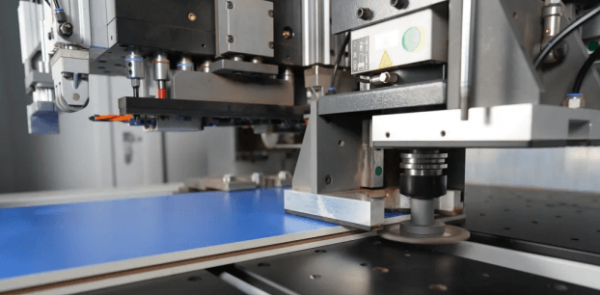

 | ПАЗОВАЛЬНЫЙ УЗЕЛф120*20*4 мм. |
 | МАГАЗИН СМЕНЫ ИНСТРУМЕНТАМагазин линейного типа на 5 позиций |

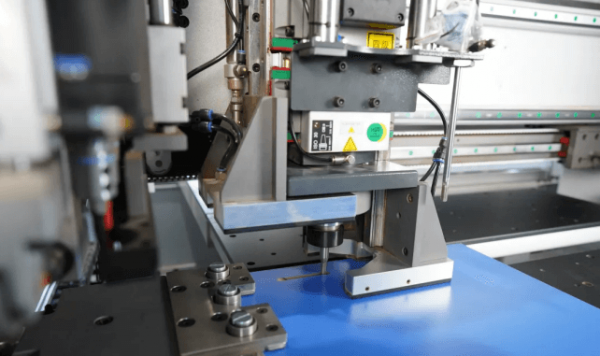

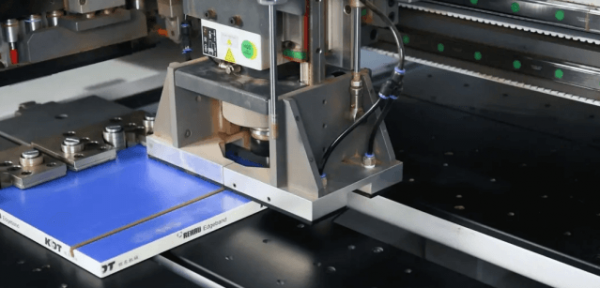

 | ВЕРТИКАЛЬНЫЙ ПРИЖИМ ПРИ ФРЕЗЕРОВАНИИДва прижимных элемента позволяет снизить вибрацию при обработке, повышая точность |
 | РАБОЧИЙ СТОЛИнтеллектуальная платформа с воздушной подушкой в зоне обработки перемещаются влево/вправо (патент KDT), повышая точность, скорость и качество обработки. |
 | БОКОВОЙ ВЫРАВНИВАТЕЛЬБоковой выравниватель обеспечивает точность работы за счет фиксации к линейной направляющей двумя каретками с подшипниками. Движение осуществляет сервомотор |
 | ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
 | РАЗМЕР ДЕТАЛИ |
 | СКАНЕР СЧИТЫВАЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов входит в базовое оснащение станка. |
СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWSИнтерфейс управления станком русифицирован. | |
 | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ |
 | ИНТЕГРАЦИЯ С «БАЗИС»Станок интегрирован с программой "Базис" |
Технические характеристики станка
| Наименование | 610NНZ |
| Длина заготовки, мм | 70-2800 |
| Ширина заготовки, мм | 35-1000 |
| Толщина заготовки, мм | 9-60 |
| Ширина заготовок для пазования, мм | 50-650 |
| Размер пильного диска, мм | ф120*20*4 |
| Магазин смены инструмента | 5 позиций |
| Скорость перемещения захватов заготовки, м/мин (Х) | 140 |
| Макс. скорость по оси, м/мин (Y) | 90 |
| Макс. скорость по оси, м/мин (Z) | 50 |
| Кол-во вертикальных шпинделей (Верхняя группа) | 13 |
| Кол-во горизонтальных шпинделей (Верхняя группа) | 10 |
| Кол-во вертикальных шпинделей (Нижняя группа) | 9 |
| Фрезерный узел (верхний), кВт | 5,5 |
| Фрезерный узел (нижний), кВт | 3,5 |
| Шпиндель присадочной группы, кВт | 2*2,2 |
| Установленная мощность, кВт | 21,9 |
| Рабочее давление, Бар | 6 |
| Аспирационные отверстия, мм | 200+150 |
| Размеры станка, мм | 5260 х 2660 х 2190 |
| Масса, кг | 3040 |
