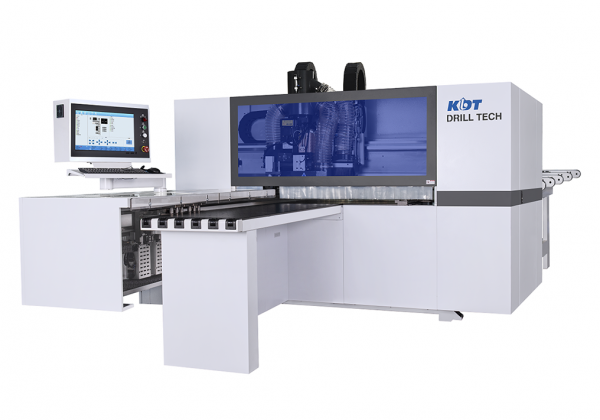

Сверлильно-присадочный центр с ЧПУ KDT KD-612NHZ
Артикул: sverlilno-prisadochnyy-tsentr-s-chpu-kdt-kd-612nhz Код товара: 105009
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов.
Скорость движения: 140/90/50 м/мин.
Быстрое перемещение, меньше времени на подготовку к обработке
Верхняя сверлильная группа: 13 вертикальных, 10 горизонтальных.
Пазовальный узел ⌀ 120*20*4 мм;
Нижняя сверлильная группа: 9 вертикальных
Магазин инструмента на 5 позиций
Особенности станка KD-612NHZ
- Полная интеграция с БАЗИС и поддержка стандартов DXF, XLS, XML, MPR
- Минимальный размер детали - 75 х 35 мм
- Скорость движения: 140/90/50 м/мин
- Два фрезерных узла в комплектации (Верхний 5,5кВт+ Нижний 3,5 кВт)
- Пазовальный узел (Пила)
- Магазин инструмента на 5 позиций
- Визуализация обработки двухсторонней карты присадки
- Работа со СКАНЕРОМ штрих-кода (идет в комплекте), что повышает производительность до 40%
Конструктивные преимущества
 |
СТАНИНА С ПОРТАЛОМ ДЛЯ ОСНОВНЫХ УЗЛОВЭто фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации. |
 |
ДВА РЕЖИМА РАБОТЫДва режима работы: заготовка выдается обратно оператору или на другую сторону. |
 |
КОМПЬЮТЕР+XML / MPR, ПРОСТОТА В ЭКСПЛУАТАЦИИ
|
 |

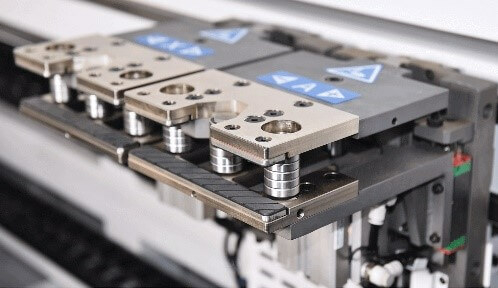

ЗАХВАТ ДЛЯ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
 |

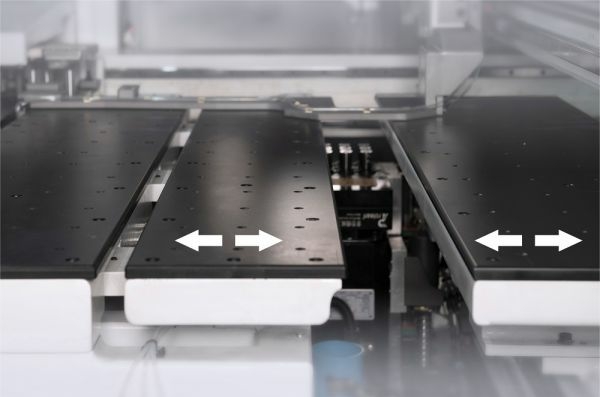

РАБОЧИЙ СТОЛРабочий стол оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо. |
 |
ПОЗИЦИОНИРОВАНИЕВозможность выбрать один из режимов двойного позиционирования в соответствии с размером панели, в результате более высокая точность и эффективность при позиционировании. |
  |
БОКОВОЙ ВЫРАВНИВАТЕЛЬБоковой выравниватель обеспечивает точность работы |
  |
КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППВерхняя сверлильная группа: 13 вертикальных, 10 горизонтальных. Нижняя сверлильная группа: 9 вертикальных Два фрезерных узла: верхний (5,5 кВт) + нижний (3,5 кВт) |
 |

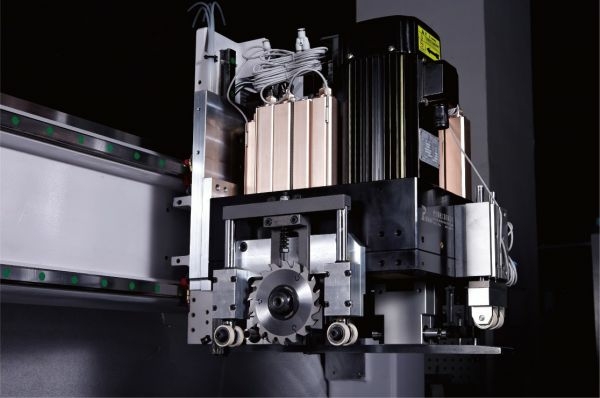

ПАЗОВАЛЬНЫЙ УЗЕЛПазовальный узел ф120*20*4 мм |
 |
МАГАЗИН СМЕНЫ ИНСТРУМЕНТОВ
|
 |
ВЕРТИКАЛЬНЫЙ ПРИЖИМ ПРИ ФРЕЗЕРОВАНИИВерхний фрезерный шпиндель оснащен мощным вертикальным прижимом с двумя прижимными элементами. Повышает точность фрезерования, и предотвращает повреждение заготовки. |
  |

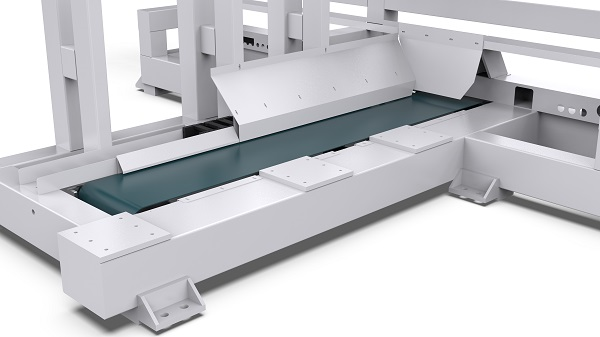

ИНТЕГРИРОВАННЫЙ КОНВЕЙЕР УДАЛЕНИЯ |
 |
СКАНЕР СЧИТЫВАНИЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов входит в базовое оснащение станка. |
 |
СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWSИнтерфейс управления станком русифицирован. |
 |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕПрограммное обеспечение позволяет сделать симуляцию и рассчитать время обработки |
 |
ИНТЕГРАЦИЯ С "БАЗИС"Станок интегрирован с программой «Базис» |
Технические характеристики станка
| Наименование | KD-612NHZ |
| Длина заготовки, мм | 70-2800 |
| Ширина заготовки, мм | 50-1200 35-50 (L≤1000) |
| Толщина заготовки, мм | 9-60 |
| Ширина заготовок для пазования, мм | 50-850 |
| Размер пильного диска, мм | ф120*20*4 |
| Скорость перемещения захватов заготовки, м/мин (Х) | 140 |
| Макс. Скорость по оси, м/мин (Y) | 90 |
| Макс. Скорость по оси, м/мин (Z) | 50 |
| Кол-во вертикальных шпинделей (Верхняя группа) | 13 |
| Кол-во горизонтальных шпинделей (Верхняя группа) | 10 |
| Кол-во вертикальных шпинделей (Нижняя группа) | 9 |
| Фрезерный узел (верхний + нижний), кВт | 5,5 + 3,5 |
| Шпиндель присадочной группы, кВт | 2,2 |
| Диаметр аспирационного патрубка, мм | Ø200 + Ø100 |
| Размеры станка, мм (ДхШхВ) | 6040x 2954x 2190 |
| Установленная мощность, кВт | 22.65 |
| Рабочее давление, Бар | 0.6Mpa |
