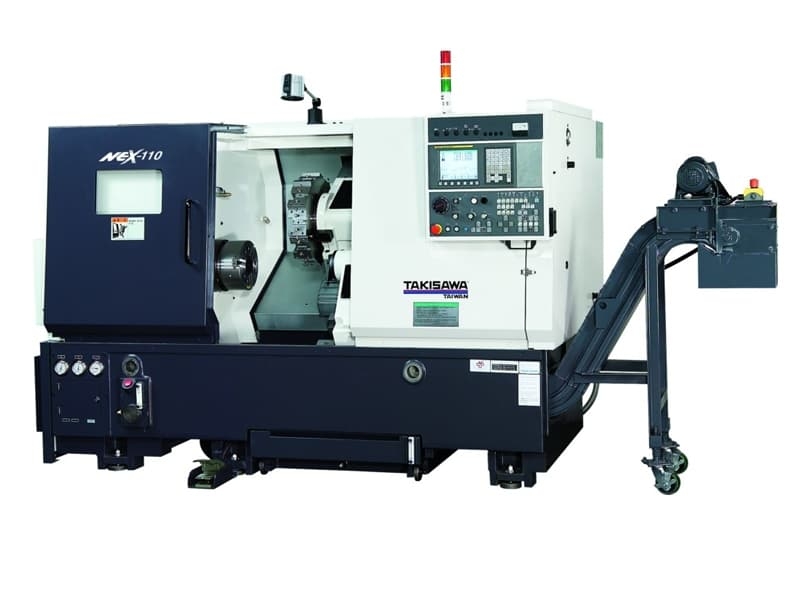

Токарно-револьверный центр Takisawa NEX-105

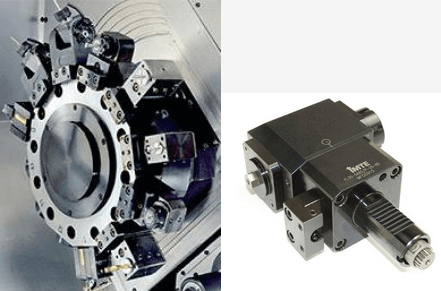

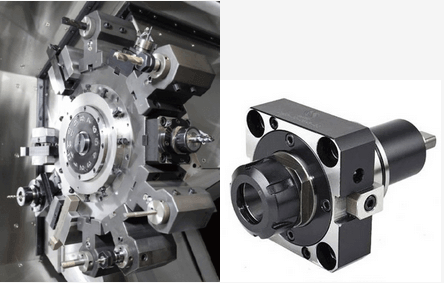

Система крепления bmt

• Зажим инструментальной державки на 4 болта, позволяет производить обработку при тяжелых режимах резания, сократить время самой обработки и тем самым увеличить производительность
• BMT может передавать момент на 15% выше, относительно другой системы, при одинаковой мощности двигателя приводного инструмента, что увеличивает слой снимаемого материала без увеличения энергопотребления
• Позиционирование инструментальной державки по 4-м направляющим, с нерегулируемой соосностью, позволяет устанавливать блок без дополнительных подналадок, упрощая работу оператора
• Высокое зажимное усилие позволяет крепить тяжелый и длинный инструмент, исключая его вибрации при обработке, что сохраняет высокое качество деталей.
• В силу жесткой конструкции, используется на мощных револьверных головках (до 7,5 кВт постоянной мощности приводного инструмента). Позволяет вести полноценное, непрерывное фрезерование при наличии оси «Y» у токарного станка, давая возможность заменить небольшой фрезерный станок с ЧПУ

Система крепления vdi

• Крепление инструментальной державки: клин с зубьями на хвостовике державки, без болтов, является менее жестким типом крепления относительно BMT, что приводит к потере жесткости обработки и низкой производительности.
• Регулировка соосности инструмента: по шпонке или базовой поверхности, является более быстрым методом установки блока VDI, по сравнению с BMT, однако требует дополнительных навыков оператора для точного выставления блока
• Небольшое зажимное усилие позволяет устанавливать инструмент меньшего типоразмера, что приводит к понижению режимов резания из-за вибрации оправки VDI с инструментом.
• Используется для кратковременных технологических операций сверления, фрезерования с небольшим припуском обработки.

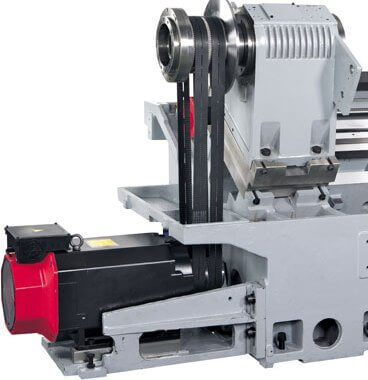

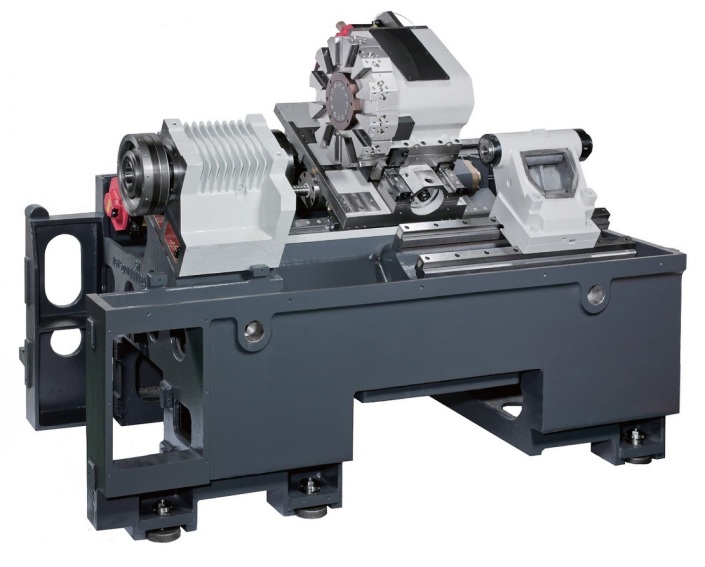

Шпиндельная бабка с ременным приводом

Предназначена для производительной токарной обработки. Имеет литую и жесткую конструкцию с теплорассеивающим оребрением для обеспечения минимальной вибрации и отсутствия перегрева шпинделя.

Высокоточный шпиндель

Изготовлен и отбалансирован на заводе TAKISAWA.

Обеспечивает точное вращение заготовки, что позволяет получать высокое качество поверхности на деталях.

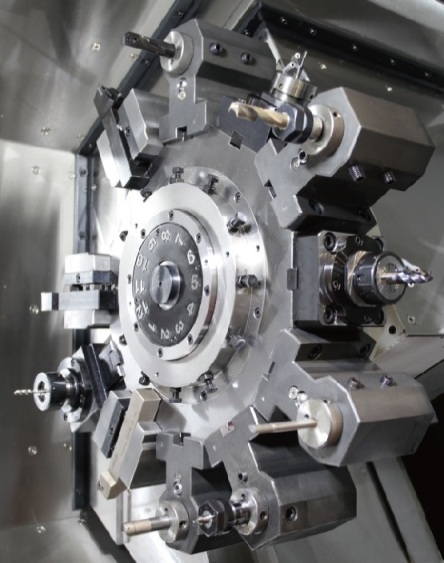

Револьверная голова с сервоприводом на 12 инструментов

Револьверная головка усиленной конструкции, изготовленная на заводе TAKISAWA.

Позволяет жестко закреплять инструмент с высокой степенью точности и применять силовые режимы резания.

Альтернативно можно установить револьверную головку на 8 или 10 позиций.

Гидравлический 3-х кулачковый патрон

Предназначен для закрепления деталей.

Обладает высокой точностью изготовления и сбалансирован под нагрузкой.

Стойка ЧПУ Fanuc специально разработана для станков Takisawa

Адаптированна на заводе TAKISAWA для удобства выбора режимов резания, преднастроена для работы с системой измерения инструмента и имеет широкий диапазон встроенных циклов.

Гидравлическая пиноль задней бабки

Пиноль задней бабки с управляемым поджатием гидроцилиндром, позволяет закреплять тяжелые заготовки в центрах и обрабатывать детали за 1 установ.

Конвейер для стружки

Автоматизировано удаляет стружку из зоны резания.

Позволят оператору не отвлекаться на выгрузку стружки из рабочей зоны.

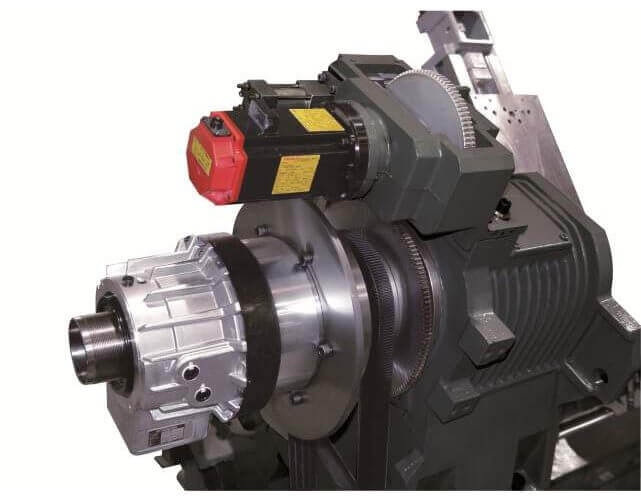

Шпиндельная бабка с редукторным приводом

Привод шпинделя осуществляется посредством редуктора для обеспечения высокого момента на низких оборотах, что позволяет вращать особо тяжёлые заготовки и точить с максимальными припусками.

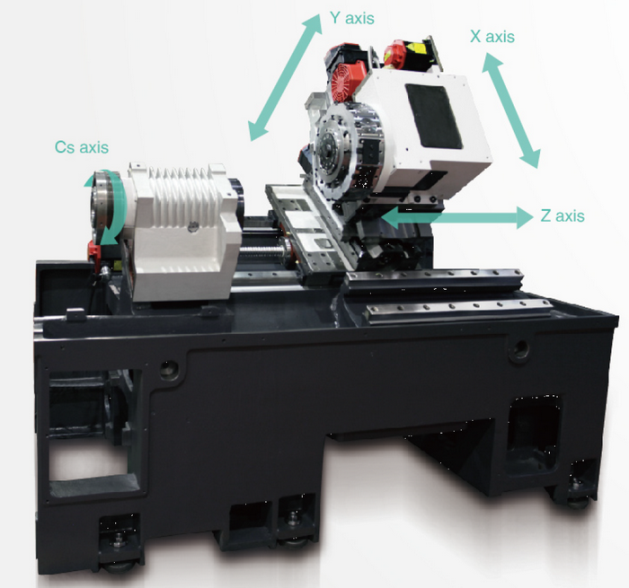

Шпиндельная бабка с осью “C”

Используется для позиционирования заготовки и проведения фрезерных и вне осевых сверлильных операций. Как правило, используется совместно с приводной револьверной головкой. Расширяет технологические возможности оборудования и номенклатурный ряд обрабатываемых деталей на токарных станках.

Револьверная голова с сервоприводом и блоками приводного инструмента

Приводной инструмент позволяет выполнять осевое, радиальное, угловое сверление и фрезерование. Привод осуществляется к задействованному в обработке инструменту.

Система измерения инструмента

Система измерения инструмента позволяет исключить из технологического процесса дорогостоящие простои станков и брак, связанные с выполнением наладки и контроля инструмента вручную.

Уловитель готовых деталей

Позволяет увеличить производительность за счёт автоматизированного улавливания деталей, тем самым сокращая время простоя на изъятие готовой детали оператором.

Цанговый патрон

Цанговые патроны применяют главным образом для закрепления прутка или для повторного зажима заготовок по предварительно обработанной поверхности.

Ускоряют обработку прутков. Наилучшим образом подходят для работы с крупной серией деталей.

Система диалогового программирования Manual Guide для Fanuc

Позволяет упростить процессы машинной обработки и сократить длительность производственного цикла, и вместе с этим повысить качество изделий, эксплуатационную эффективность и безопасность оператора за счёт «подсказок» и более дружественного интерфейса.

Задняя бабка с программируемым перемещением пиноли и корпуса

Сокращает время установки и поджима деталей. Исключает недостаточный поджим заготовок в ручном режиме, тем самым, исключая перекосы и производственный брак.

Уловитель паров СОЖ (масляного тумана)

Фильтры и сепараторы масляного тумана предназначены для очистки воздуха от паров смазочно-охлаждающей жидкости СОЖ, частиц масляного тумана / аэрозоля, эмульсионного тумана и дымов, образующихся при работе на различных станках. Повышает срок эксплуатации оборудования и чистоту производства.

Робот-манипулятор

Позволяет производить загрузку и разгрузку заготовок в автоматическом режиме. Многократно увеличивает производительность оборудования и снижает производственный брак.

BAR FEEDER (Автоподатчик прутка)

Автоматизированное устройство подачи прутка. Увеличивает производительность за счёт исключения оператора из процесса загрузки заготовок через шпиндель.

BAR PULLER (Вытягиватель прутка)

Автоматизированное устройство вытягивания прутка. Протаскивает пруток через шпиндель, облегчая работу оператора. Самое простое и доступное средство автоматизации.
