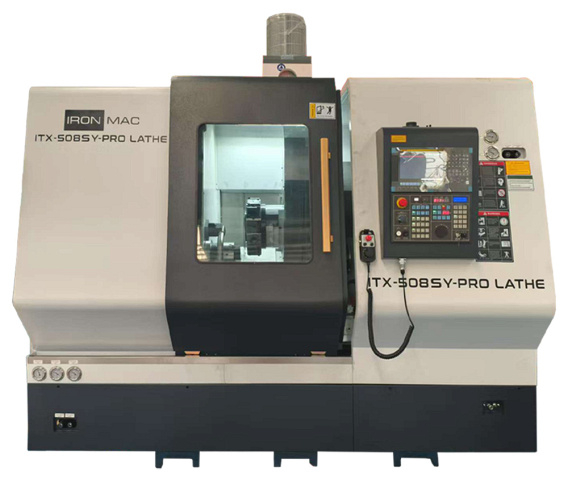

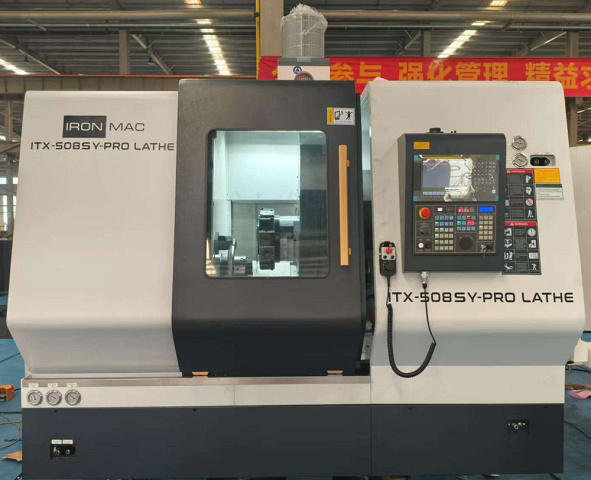

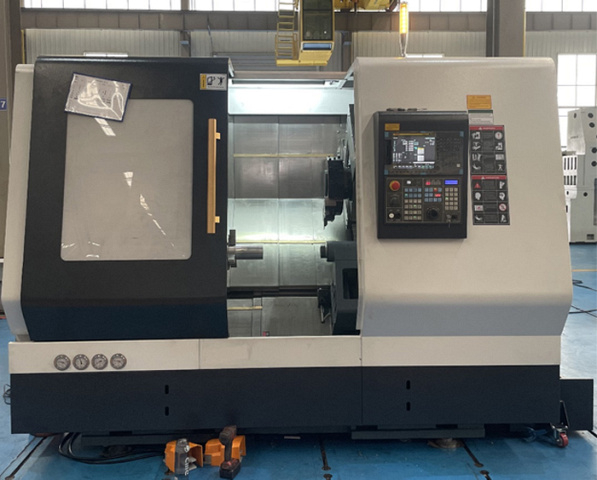

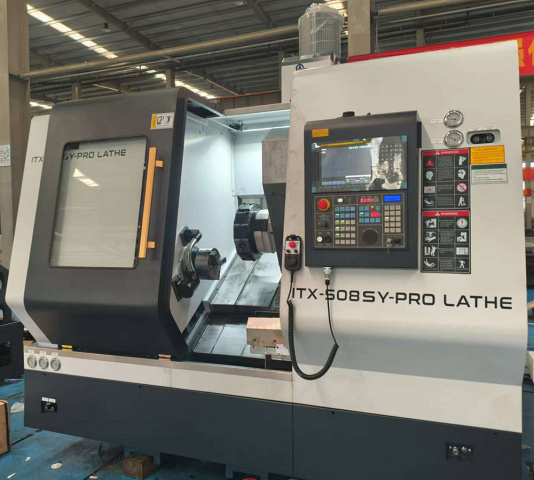

Токарно-фрезерный обрабатывающий центр IRONMAC ITX-508SY-PRO

Токарно-фрезерные обрабатывающие центры серии ITX предназначены для комплексной обработки сложных по конфигурации деталей с применением функции фрезерования, вне осевого сверления, нарезания резьбы, а также автоматический перехват заготовки от главного шпинделя в противошпиндель, позволяющий снизить "человеческий фактор", сократить время цикла и обеспечивает непрерывную обработку с отличной повторяемостью. Синхронизация осей C1 и C2 обеспечивает максимальную гибкость обработки для разных типов заготовок. Токарные обрабатывающие центры серии ITX применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. Это оборудование позволяет максимально повысить производительность и обеспечить минимальное участие оператора. От простой обработки до многоосевой одновременной обработки - все операции могут быть выполнены за одну установку.

Область применения IRONMAC ITX-508SY-PRO

Токарно-фрезерная обработка - это разновидность многоцелевой обработки металла, которая совмещает в себе сразу два технологических процесса: точение и фрезерование. Токарные обрабатывающие центры серии ITX применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. Изготовление фитингов и соединительных деталей: Автомобильная промышленность Авиационная промышленность Двигателестроение

Схемы обработки IRONMAC ITX-508SY-PRO

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности IRONMAC ITX-508SY-PRO

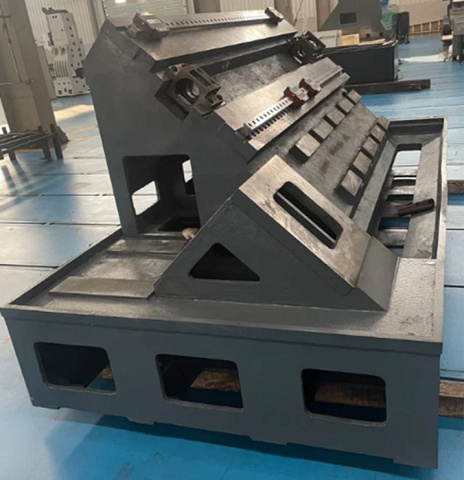

	Станина Цельнолитая наклонная станина собственного производства из чугуна высокого качества марки Meehanite. Наклон станины 45 градусов обеспечивает оптимальное распределение нагрузки, обеспечивает прочную поддержку револьверной головки в процессе резания. Сочетание наклонной станины под углом 45 градусов позволяет обеспечить силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 45 HRC.

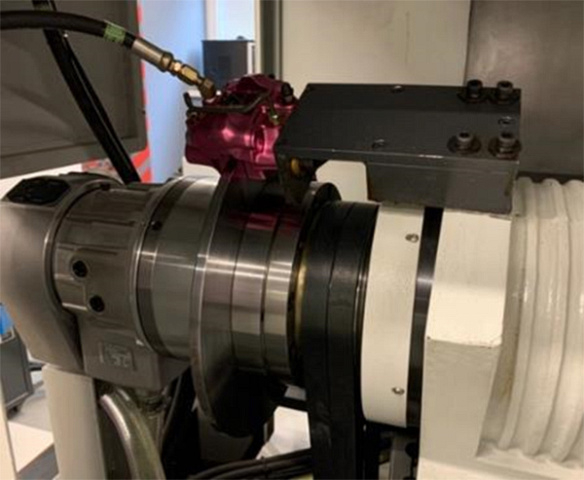

	Шпиндель Используется высокоточный шпиндель китайского производства. Гидравлический тормоз шпинделя обеспечивает плавное движение и жёсткую фиксацию детали – при обработке фрезерованием.

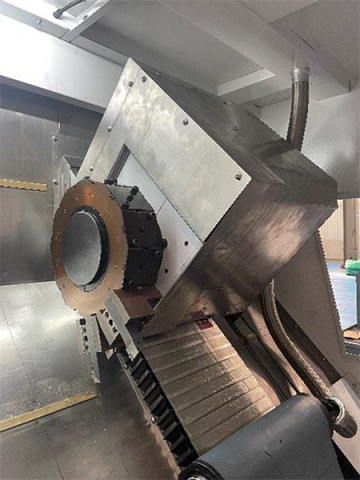

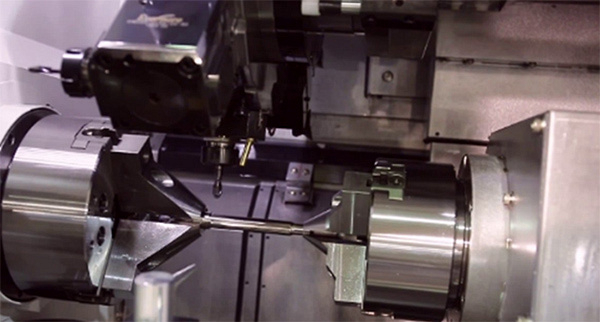

	Противошпиндель (SY) Установлен мощный моторшпиндель производства компанииCELL(Китай). Предназначен для перехвата детали из главного шпинделя и доработки с обратной стороны без участия оператора. Так же может служить как поддержка при точении длинных деталей.
	Токарный патрон В базовой комплектации установлен самоцентрирующийся 3-х кулачковый патрон с гидроприводом. Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы.

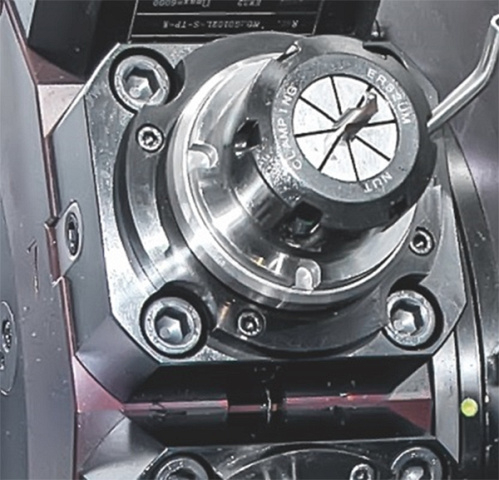

	Револьверная голова с приводным инструментом (BMT 55/65) Установлена револьверная голова на 12 позиций с приводным инструментом, тип крепления –BMT. Система крепленияBMTимеет преимущество в жесткости крепления инструментальных блоков. Вращение инструмента осуществляется непосредственно через прямой привод от серводвигателя. За счёт этого достигается максимальные обороты –3000 об/мин.
	Инструментальные блоки (BMT) В базовой комплектации поставляются инструментальные блоки:

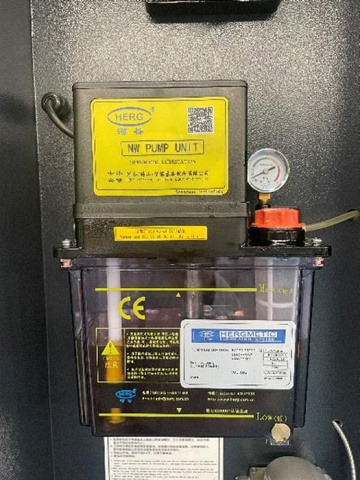

	Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную впрыск масла по основным движущимся элементам – ШВП, направляющим, что сокращает в разы их износ. Система смазки компактно встроена в корпус станка.

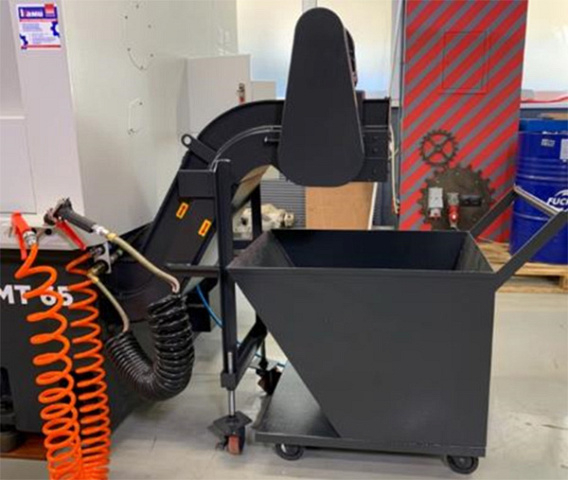

	Конвейер удаления стружки В стандартной комплектации встроен ленточный конвейер китайского производства для удаления стружки. Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.
	Уловитель готовых деталей Позволяет автоматизировать процесс работы с партиями изделий, уменьшив присутствие оператора в рабочей зоне станка, сокращая время простоя оборудования.

Комплектация IRONMAC ITX-508SY-PRO

• Главный двигатель (Fanuc) - 15/18,5 кВт/143 Нм βilP30/8000-B
• Двигатель противошпинделя модель SY (CELL) - 7,5 / 15 кВт
• Привод подачи по оси X (Fanuc) - 3 кВт /27 Нм βis30/2000
• Привод подачи по оси Z (Fanuc) - 3 кВт /20 Нм βis22/3000
• Револьверная голова (Dongguan Baowei Automation)
• Двигатель приводного инструмента (FANUC) - 3 кВт /20 Нм βis22/3000
• Двигатель приводного инструмента (FANUC) - 3 кВт /20 Нм βis22/3000
• Привод подачи по оси Y (FANUC) - 1,8 кВт /11 Нм βis12/3000
• ШВП оси X (LTM/PMI) - 40 x 10 мм
• ШВП оси Z (LTM/PMI) - 40 x 10 мм
• Направляющие осей X/Y/Z (HIWIN/PMI) - Линейные, 35 мм./45 мм.
• Уловитель готовых деталей с бункером - Максимальный размер детали диаметров 60 х 110 мм

Технические характеристики IRONMAC ITX-508SY-PRO
