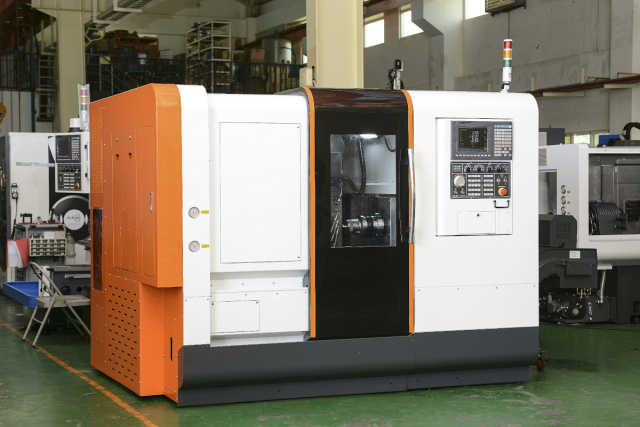

Токарно-фрезерный центр с ЧПУ SPECTR G7-42YS + противошпиндель
(голосов 0)
Артикул: 10052517g7_42ys_protivoshpindel Код товара: 105533
Под заказ
Токарно-фрезерные центры SPECTR серии G5-Y предназначены для изготовления в автоматическом циклесложных деталей* На станке производятся сложные операции: Применяются для изготовления фитингов, всевозможных соединительных деталей для соединения и других изделий сложной конфигурации в условиях среднесерийного и крупносерийного производства. Станки нашли применение в: * Детали из стали (в т. ч. нержавеющей), меди, латуни и других материалов с диаметром обточки до 130 мм, диаметром прутка от 42 мм до 60 мм и длиной обработки до 160 мм.
Область применения SPECTR G7-42YS +
Применяются для изготовления фитингов, всевозможных соединительных деталей для соединения и других изделий сложной конфигурации в условиях среднесерийного и крупносерийного производства. Станки нашли применение в: Изготовление фитингов и соединительных деталей:
Схемы обработки SPECTR G7-42YS +
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности SPECTR G7-42YS +
 |
Станина Рационально спроектированная станина с инструментальными суппортами. Позволяет осуществлять многоосевую обработку одновременно несколькими инструментами. Наличие демпфирующих элементов из минерального камня улучшает антивибрационную стойкость и позволяет получать в процессе обработки детали с высоким классом чистоты поверхности. |
 |
Шпиндель и противошпиндель Шпиндель и противошпиндель На станке G7-42YS установлены в одной оси два шпинделя: основной шпиндель, специально разработанный для высокоскоростного точения, до 6000 об/мин и противошпиндель – 8000 об/мин. Шпинделя имеет полноценную С-ось. Используются прецизионные подшипники класса Р4, предоставляя высокую осевую тяговую способность. Это обеспечивает повышенную точность при проведении ответственных резов. |
 |
Крепление заготовки Стандартный гидравлический цанговый патрон для эффективного зажима заготовки управляется с помощью ножной педали. В качестве опций возможна установка 3-х кулачкового патрона. Раскрытие и закрытие кулачков, усилие зажима может управляться с панели управления. |
 |
Тормоз шпинделя Дисковый гидравлический тормоз основного шпинделя способен обеспечить плавное движение по оси С - для обработки с небольшим торможением. Мощный тормоз способен остановить и поглотить всю вибрацию от фрезерных операций. |
 |

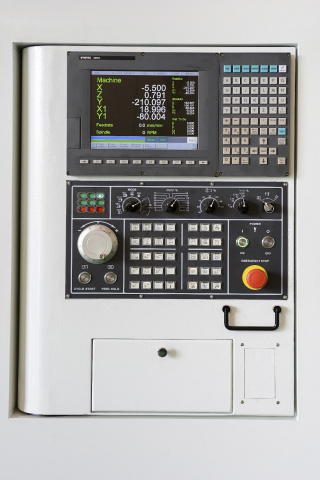

ЧПУ SYNTEC Установлена инновационная система ЧПУ SYNTEC, версия 22TB (Тайвань) Стойка управления Syntec — это полноценный административный центр, который дает возможность управлять станком без подключения к персональному компьютеру. Аналог системы Fanuc, при этом многие операторы считают ее более простой в освоении и дальнейшем управлении. Преимущества Syntec: |
 |

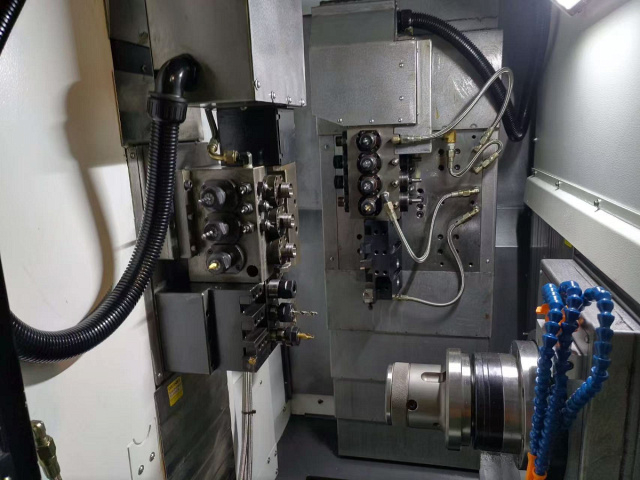

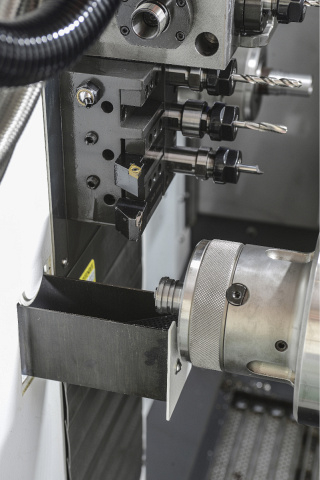

Основной инструментальный суппорт На станке установлен подвижный инструментальный суппорт, который перемещается по линейной траверсе по осям Z / X / Y. На суппорте расположены 5 осевых (для главного шпинделя), 5 радиальных и 2 осевых (для противошпиндедля) приводных инструмента. Дополнительно есть блок для фиксированного инструмента, который состоит из 5-ти резцов для точения и 4-х инструментов для расточки (главный шпиндель), 3-х резцов и 3-х расточных инструментов (для противошпинделя). Мощность приводного инструмента увеличена до 2 кВт, позволяет фрезеровать и сверлить твёрдые сплавы (нержавейка, титан и др.) |
 |

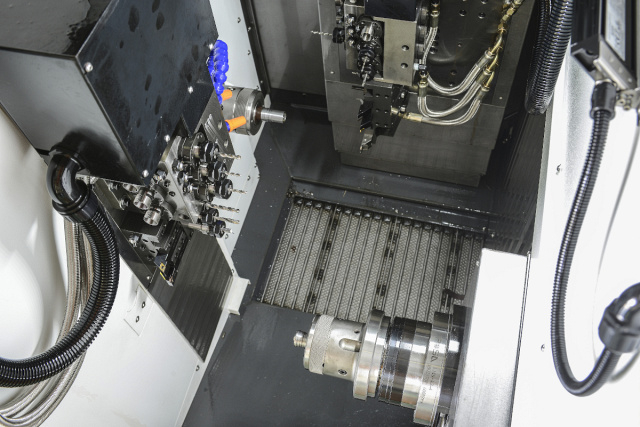

Противошпиндель Второй шпиндель (противошпиндель) предназначен для перехвата заготовки и завершения обработки тыльной части поверхности детали. Шпиндель перемещается по собственным линейным направляющим по осям X / Z. Максимальные обороты противошпинделя – 8000 об/мин, мощность 4,6 кВт. Обработка деталей в двух шпинделях предусмотрена только с цанговыми патронами. |
 |

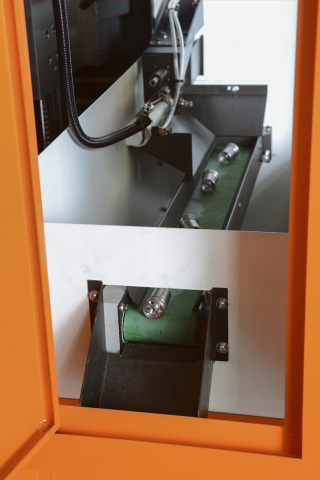

Уловитель готовых деталей В стандартной комплектации установлен автоматический уловитель готовых деталей ленточного типа. Позволяет принимать детали из зоны обработки в полностью автоматическом цикле. Делает весь процесс обработки плавным и без остановки. |
 |

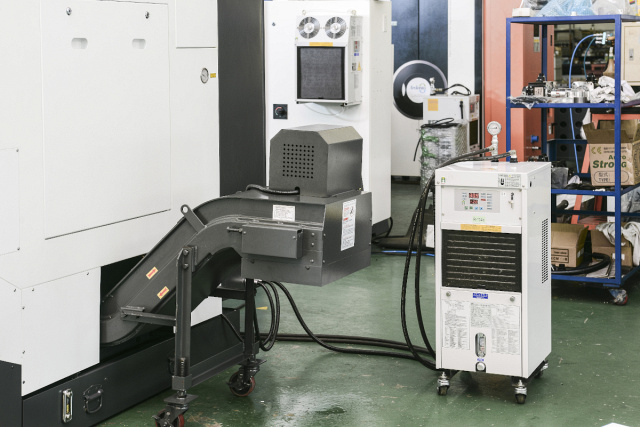

Система охлаждения масла Станок оснащён специальной установкой для охлаждения масла, которое используется в приводных инструментальных блоках. Охладительная система поддерживает оптимальный температурный режим в системе тем самым предотвращая тепловые деформации во время длительной и силовой обработки при фрезеровании и сверлении. |
 |
Конвейер удаления стружки В стандартной комплектации на станок устанавливается конвейер для удаления стружки, который позволяет работать на станке без остановок на обслуживание и оставляет рабочую зону станка чистой. |
 |
Система подвода СОЖ В базовой комплектации установлен бак для циркуляции СОЖ объёмом – 150 литров. Бак укомплектован помпой (насосом) для подачи СОЖ непосредственно в зону резания станка. Дополнительно смонтировано маслоотделитель (сепаратор СОЖ) для очистки отработанной СОЖ от примесей масла. |
Технические характеристики SPECTR G7-42YS +
| Характеристика | Значение |
|---|---|
| Макс. диаметр вращения, мм | 140 |
| Макс. диаметр прутка, мм | 42 |
| Тип направляющих | Качения |
| Угол наклона станины, ° | 0 |
| По оси X, мм | 225 |
| По оси Y, мм | 385 |
| По оси Z, мм | 235 |
| Конус | A2-4 |
| Диаметр отверстия шпинделя, мм | 42 |
| Размер патрона, дюйм | 5 |
| Макс. диаметр прутка, мм | 42 |
| Макс. крутящий момент шпинделя, Нм | н/д |
| Система ЧПУ | Syntec |
| Макс. диаметр обработки главного шпинделя, мм | 140 |
| Макс. длина обработки, мм | 220 |
| Общее кол-во инструментальных позиций, шт. | 26 |
| Число осей управления, шт. | 5 |
| Частота вращения шпинделя, об/мин | 6000 |
| Мощность двигателя главного шпинделя, кВт | 7,5 |
| Наличие противошпинделя | да |
| Приводной инструмент | есть |
| Ось Y | есть |
| Тип револьверной головки | Цанга ER20 |
| Размер державки инструмента, мм | 20 х 20 |
| Макс. диаметр расточного инструмента, мм | 25 |
| Обороты приводного инструмента, об/мин | 3000 |
| Мощность приводного инструмента, кВт | 2 |
| Тип крепления инструментальных блоков | ER |
| Длина, мм | 2570 |
| Ширина, мм | 2230 |
| Высота, мм | 1930 |
| Вес, кг | 5000 |
