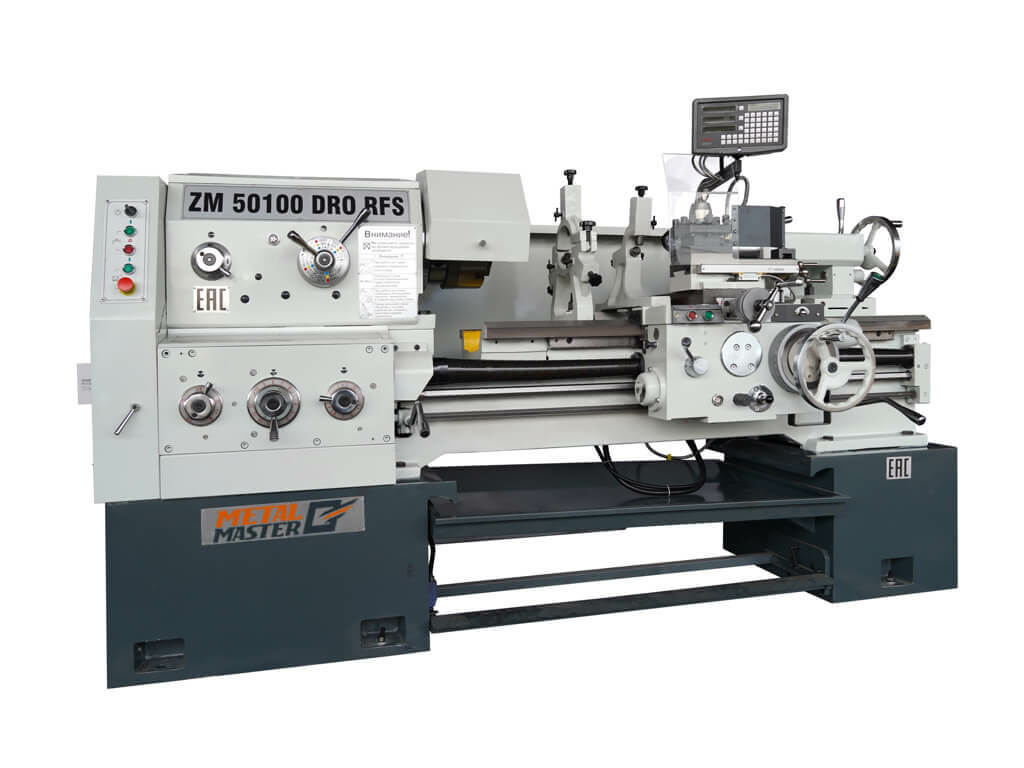

Токарно-винторезный станок Metal Master ZM 50100 DRO RFS

Токарно-винторезный станок Metal Master ZM 50100 DRO RFS предназначен для точной и эффективной обработки металлических заготовок. Это оборудование идеально подходит для выполнения операций по точению, нарезанию резьбы, расточке и других сложных токарных работ. Система DRO (Цифровое отображение позиции) и высокая точность обеспечивают качественную обработку с минимальными допусками. Станок применяется в различных областях, включая металлообработку, машиностроение и производство автозапчастей.

Назначение

Токарно-винторезный станок Metal Master ZM 50100 DRO RFS предназначен для широкого спектра операций, таких как:

• Точение наружных и внутренних цилиндрических поверхностей;
• Нарезание резьбы различных типов, включая метрическую и дюймовую;
• Обработка торцевых и фасонных поверхностей;
• Расточка и другие операции с металлами высокой твердости и прочности.

Преимущества

• Точность и эффективность: Система DRO позволяет точно отслеживать параметры работы и гарантирует высокую точность обработки деталей.
• Универсальность: Станок подходит для выполнения как простых, так и сложных операций с различными металлами и сплавами.
• Мощность и производительность: Высокая мощность двигателя и надежная конструкция обеспечивают отличную производительность и долговечность даже при высоких нагрузках.
• Простота в эксплуатации: Интуитивно понятное управление и наличие удобной панели позволяют оператору легко настраивать станок и быстро реагировать на изменения в процессе обработки.
• Долговечность: Высококачественные материалы и конструкция, устойчивые к износу, обеспечивают долгий срок службы станка при регулярной эксплуатации.

Особенности

• Цифровая система DRO: Обеспечивает точность позиционирования и улучшает качество обработки, минимизируя вероятность ошибок.
• Регулировка скорости: Возможность настройки скорости вращения шпинделя позволяет адаптировать станок для работы с различными материалами и операциями.
• Мощный двигатель: Позволяет обрабатывать даже самые твердые металлы, включая чугун и сталь, при высоких нагрузках.
• Прочные компоненты: Конструкция станка из высококачественных материалов обеспечивает долговечность и стойкость к износу.

Сферы применения

Токарно-винторезный станок Metal Master ZM 50100 DRO RFS используется в различных отраслях, таких как:

• Машиностроение: Производство комплектующих для машин и механизмов, требующих высокой точности и надежности.
• Металлообработка: Обработка различных металлических сплавов и производство деталей для различных отраслей промышленности.
• Автомобильная промышленность: Изготовление автозапчастей и других металлических компонентов для автомобилей.
• Энергетика: Производство деталей для энергетических установок, турбин и другого оборудования.
• Транспорт: Изготовление деталей для транспортных средств, таких как двигатели и шасси.

Токарно-винторезный станок metal master zm 50100 dro rfs основные технические характеристики

Особенности

	Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

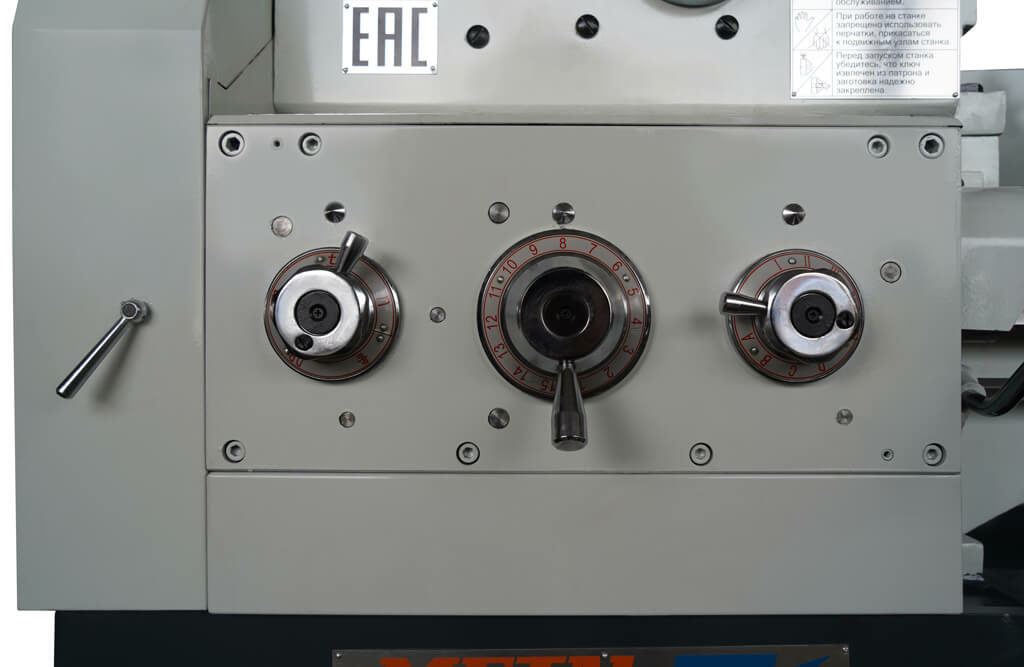

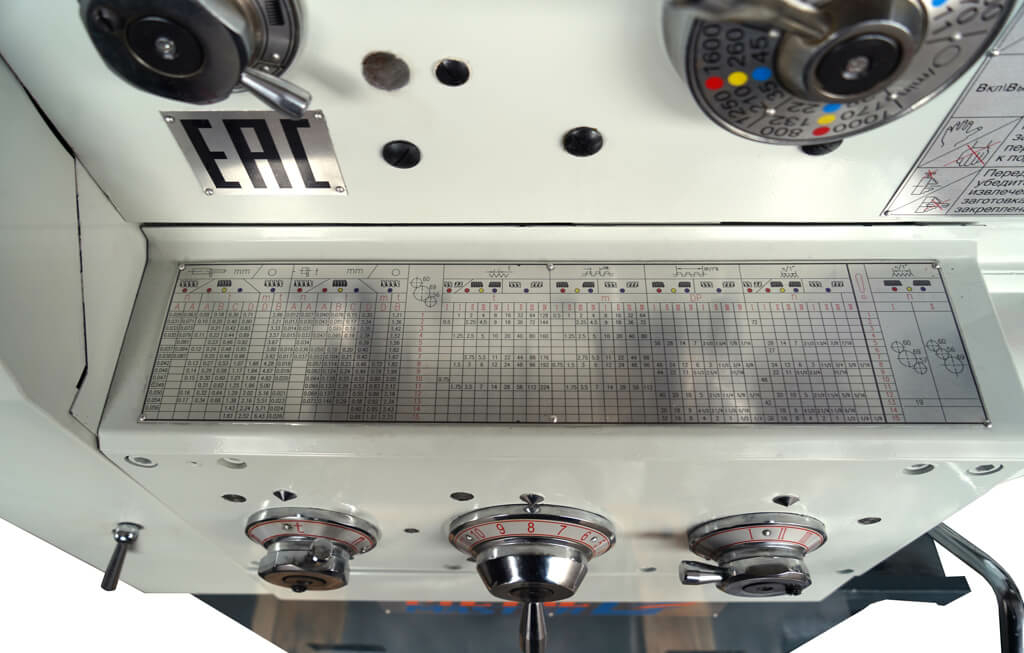

	Станок имеет удобную и понятную таблицу резьб и подач. Выбор шага резьб и подач осуществляется с помощью переключения рычагов.
	В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

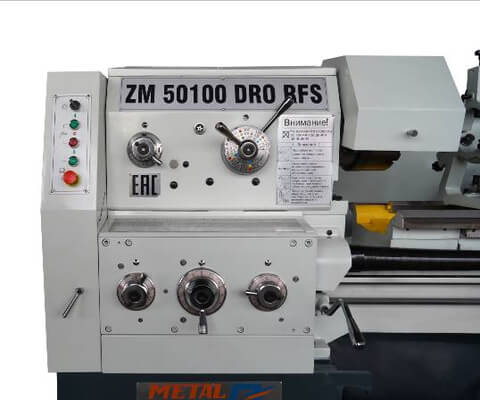

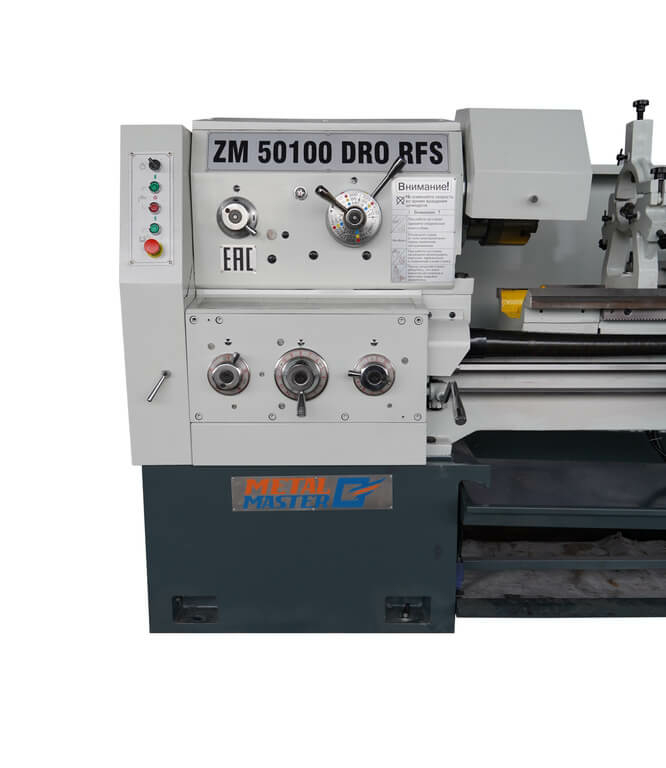

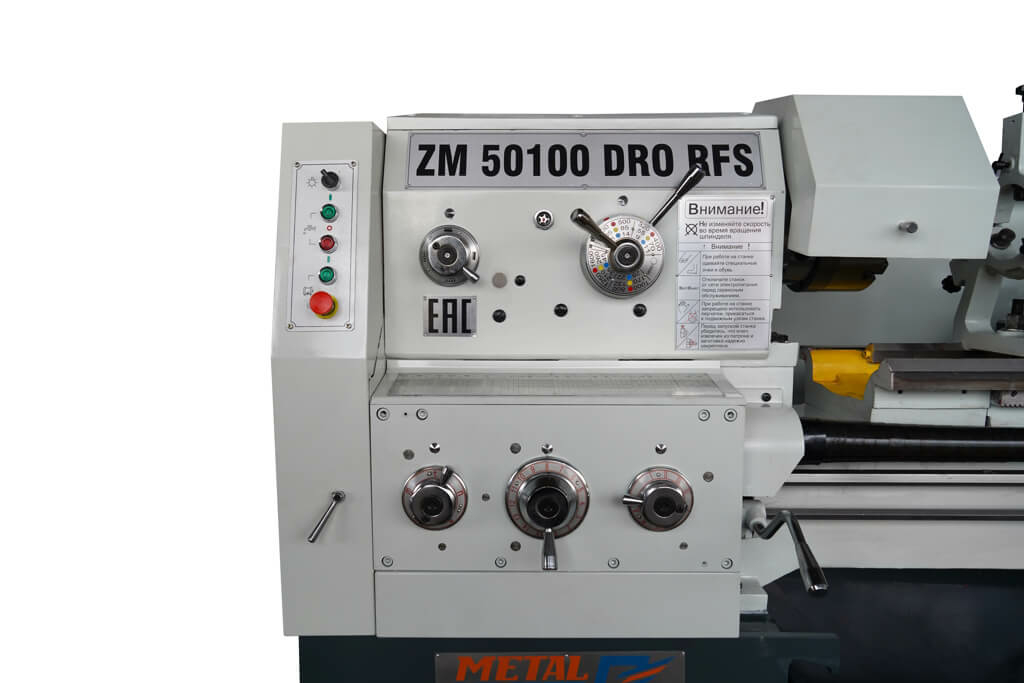

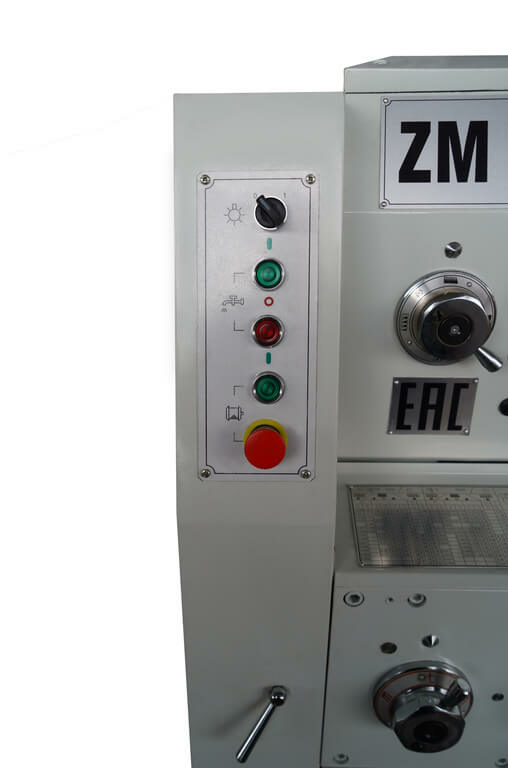

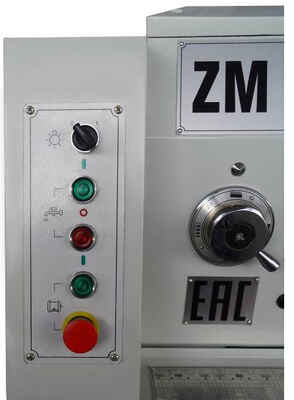

	На шпиндельной бабке станка расположены кнопки включения и выключения подачи СОЖ, кнопка включения станка и грибок аварийной остановки.
	Внутренний диаметр шпинделя составляет 82 мм.

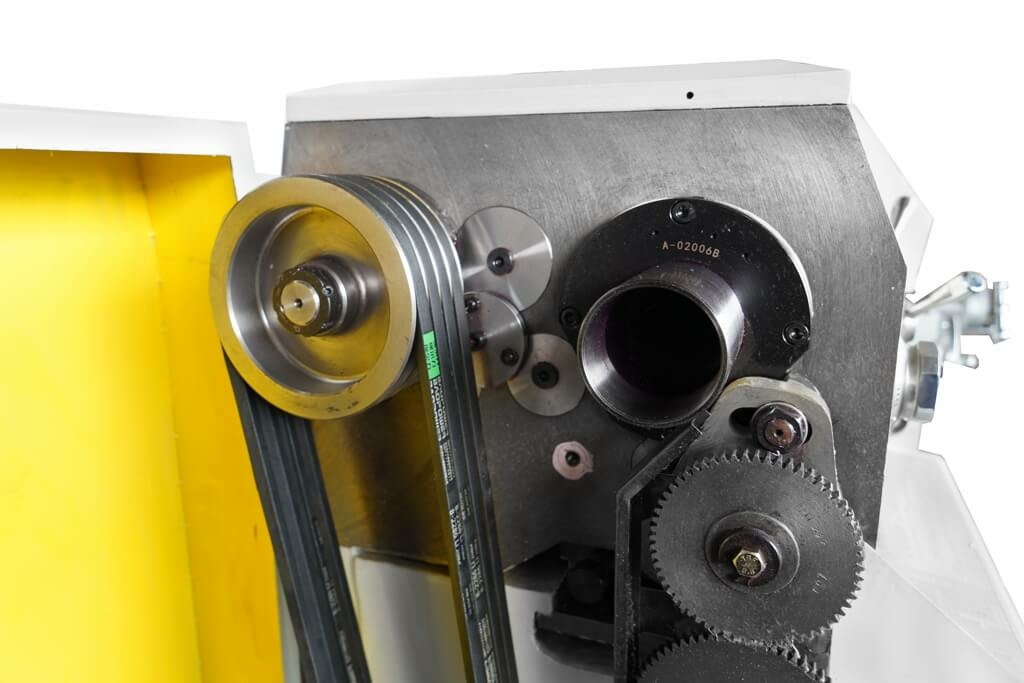

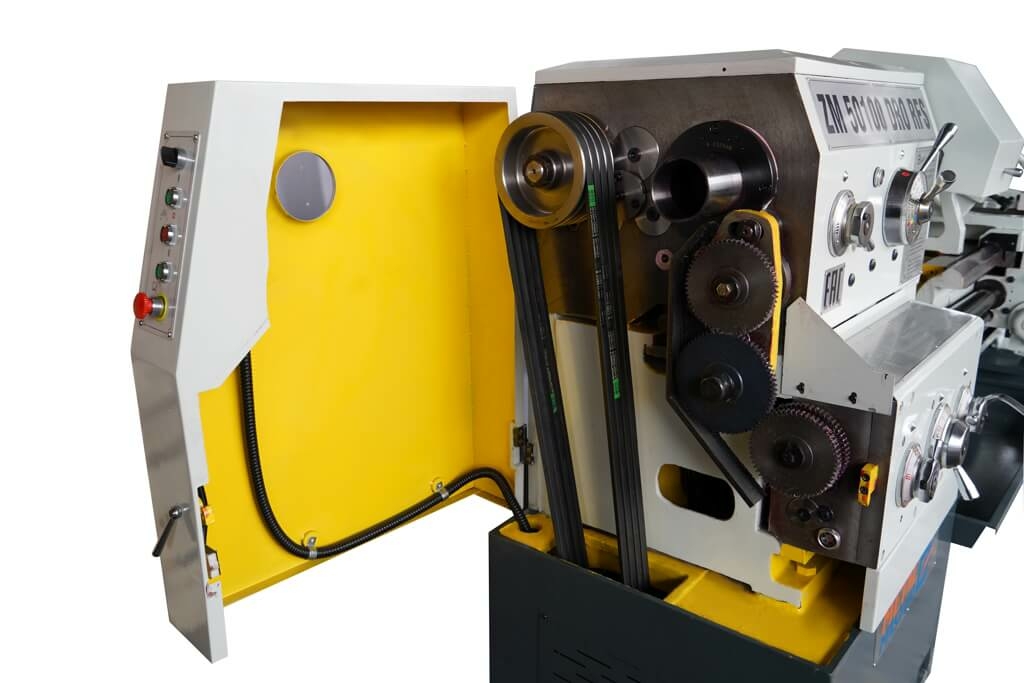

	Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Отличительной особенностью станка является наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.

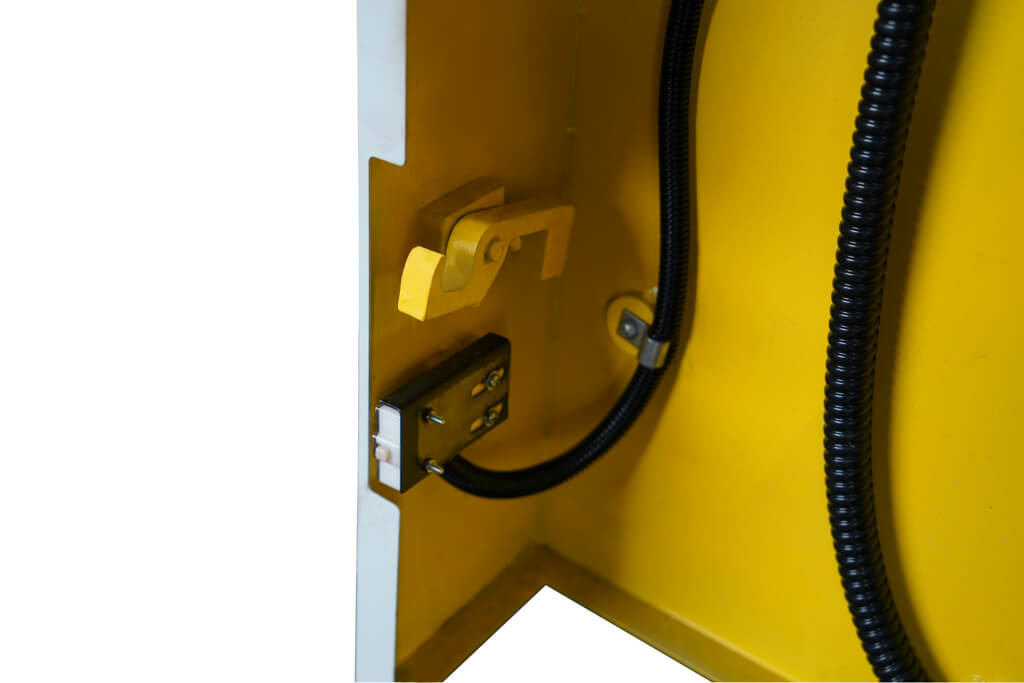

	Защитная крышка шпиндельной бабки оснащена концевым выключателем.

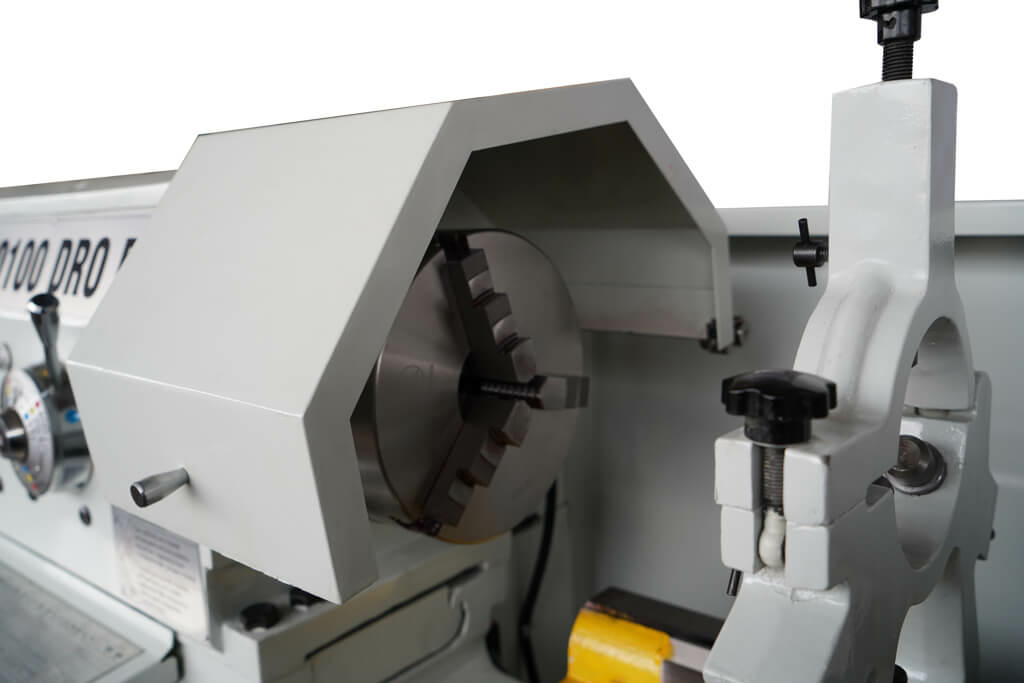

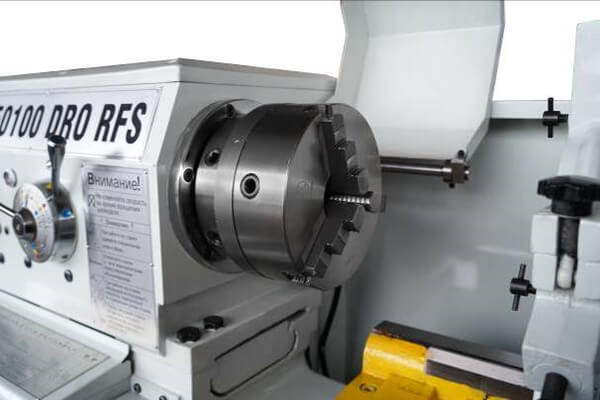

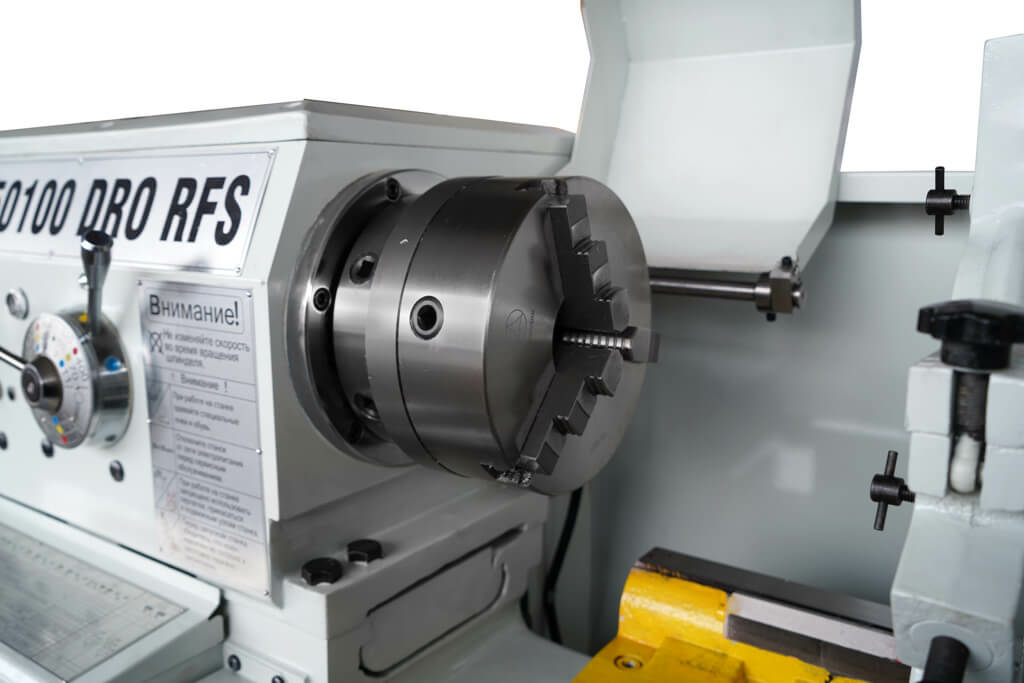

	Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Защитный кожух патрона оснащен концевым выключателем.
	В своей стандартной комплектации станок оснащен ножным тормозом.

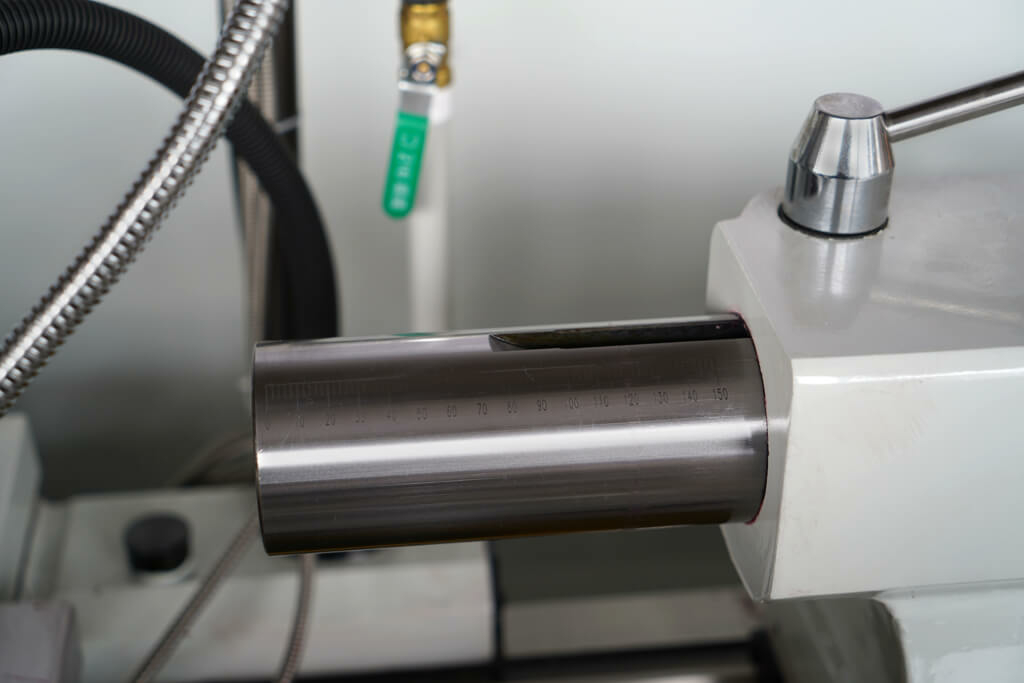

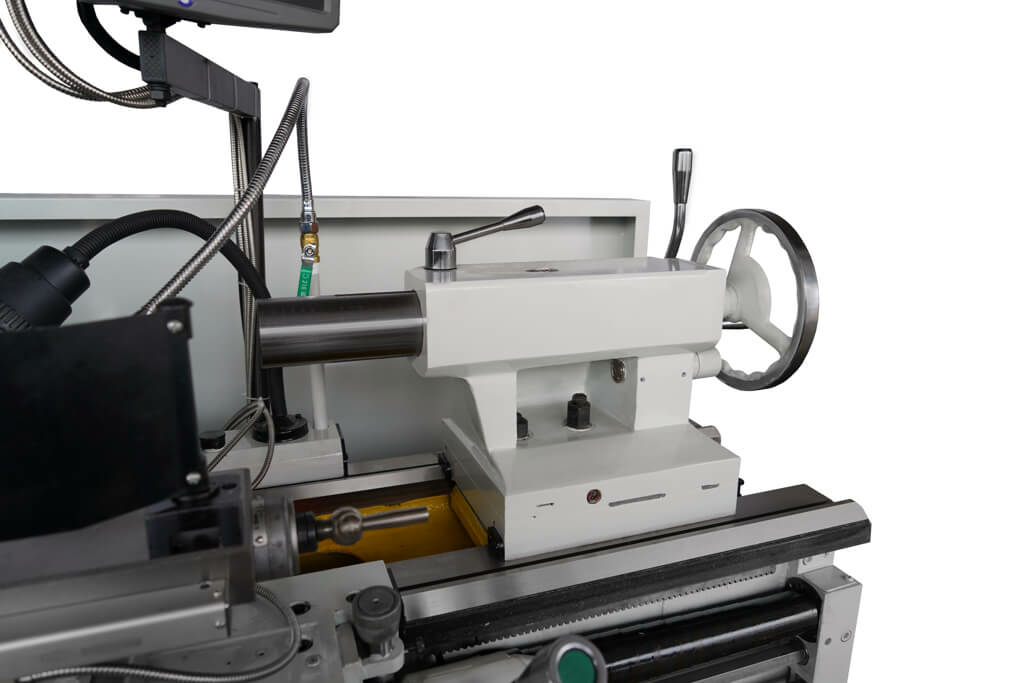

	Вылет пиноли задней бабки – 150 мм.

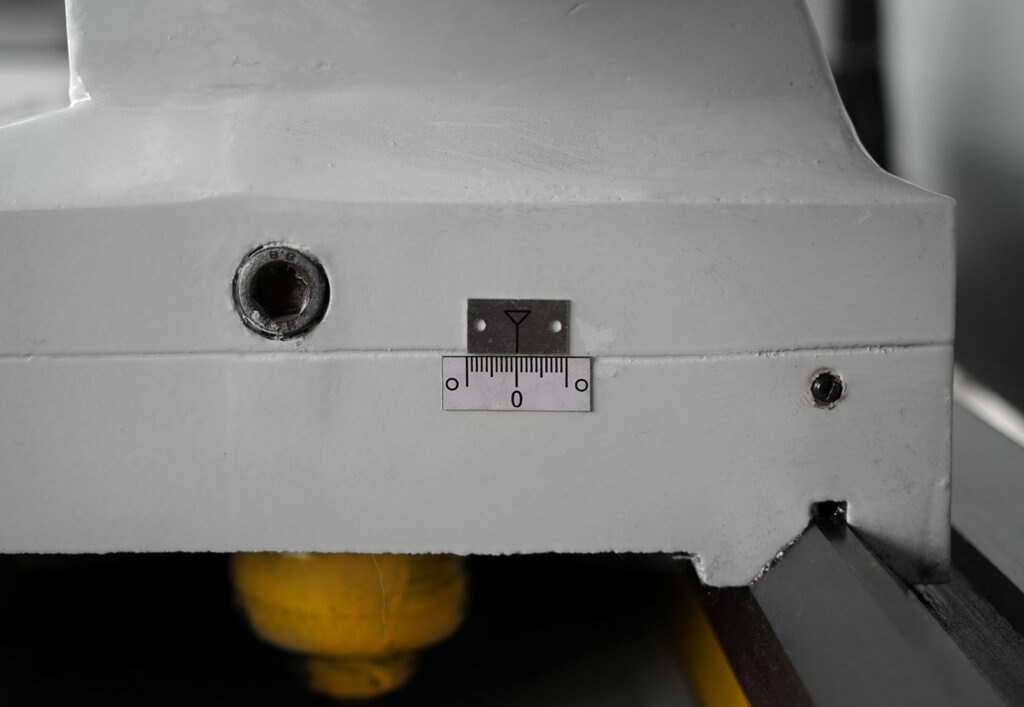

	Поперечное смещение задней бабки составляет ±10 мм.

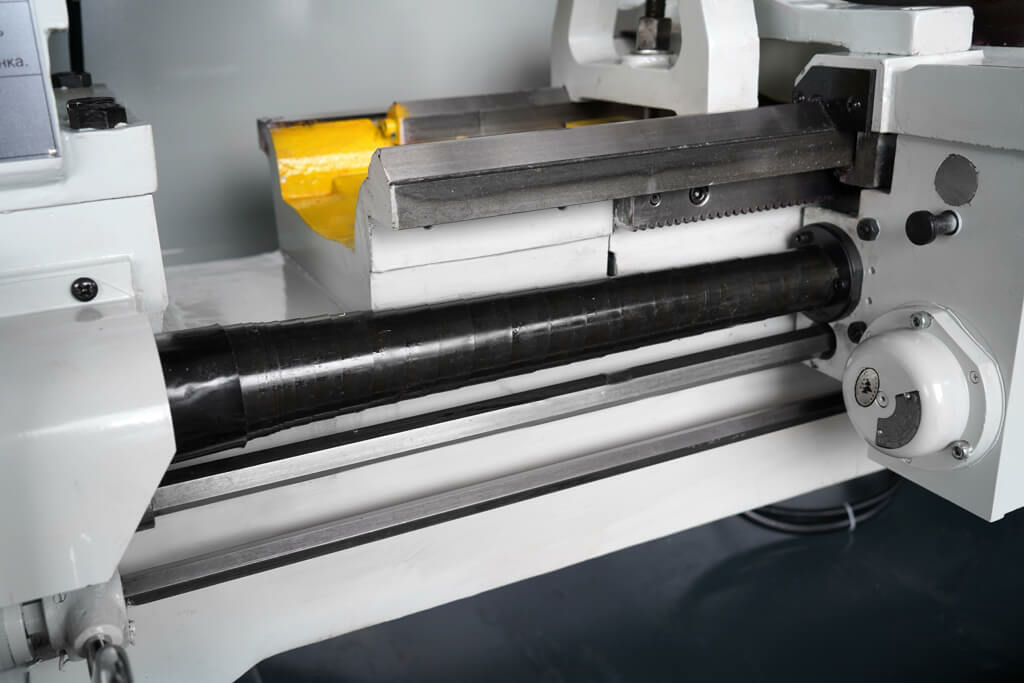

	На ходовой винт смонтирован телескопический защитный кожух для защиты от стружки.

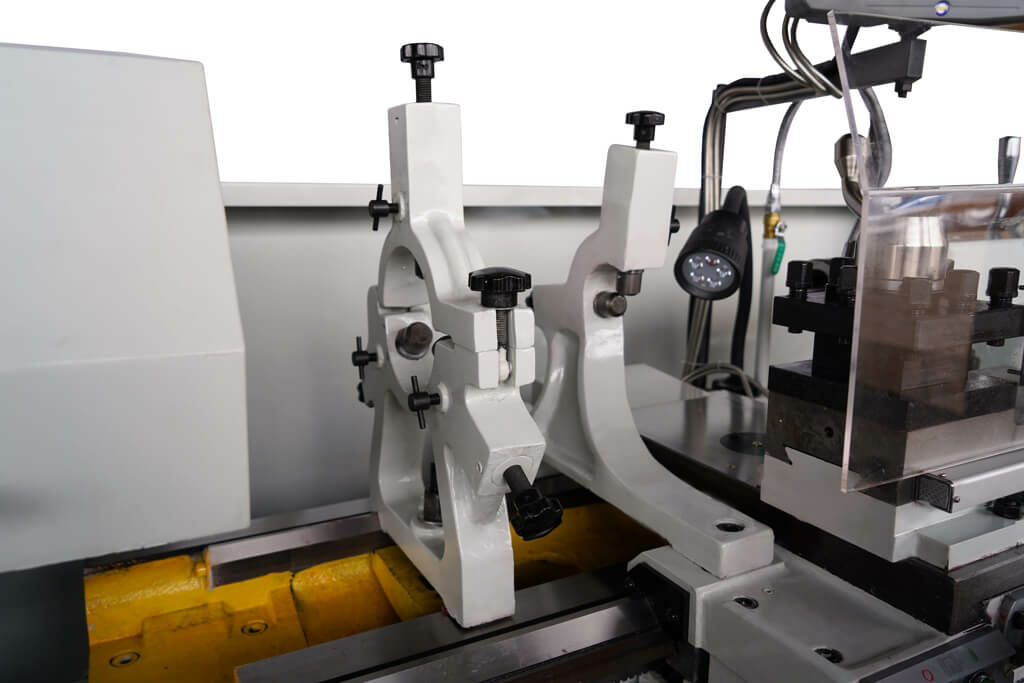

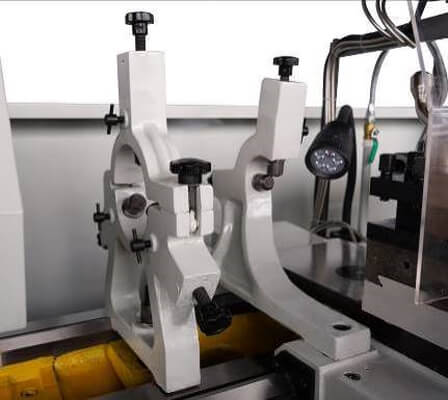

	Станок «в базе» комплектуется подвижным и неподвижным люнетами. Диапазон подвижного люнета 20~80 мм Диапазон неподвижного люнета 20~130 мм.

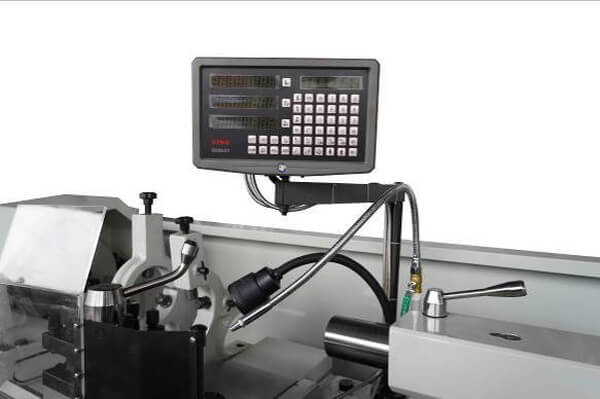

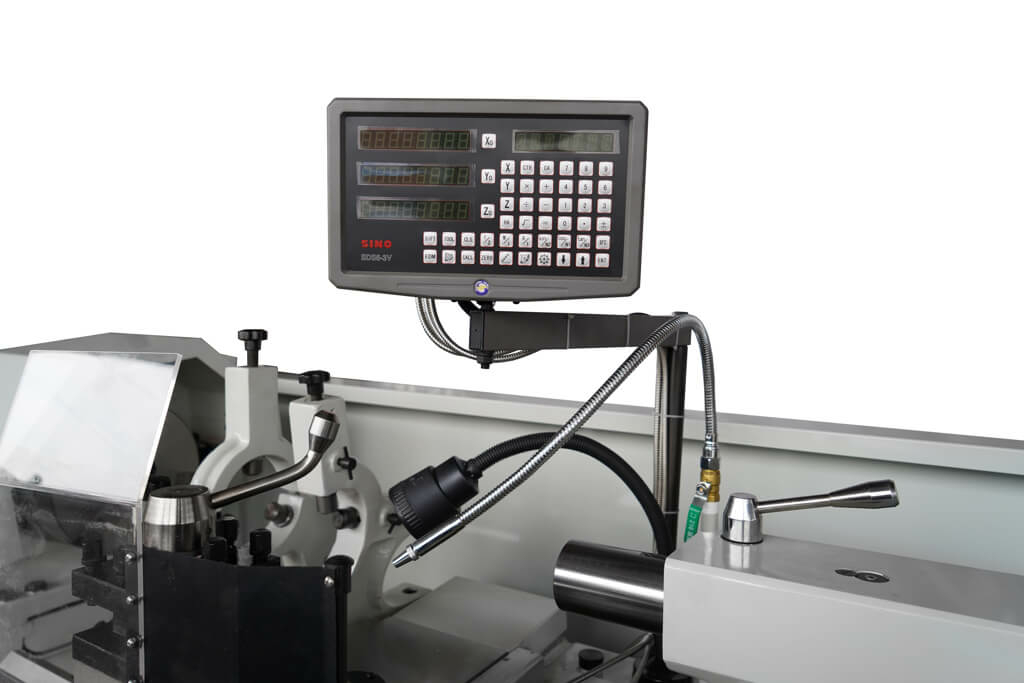

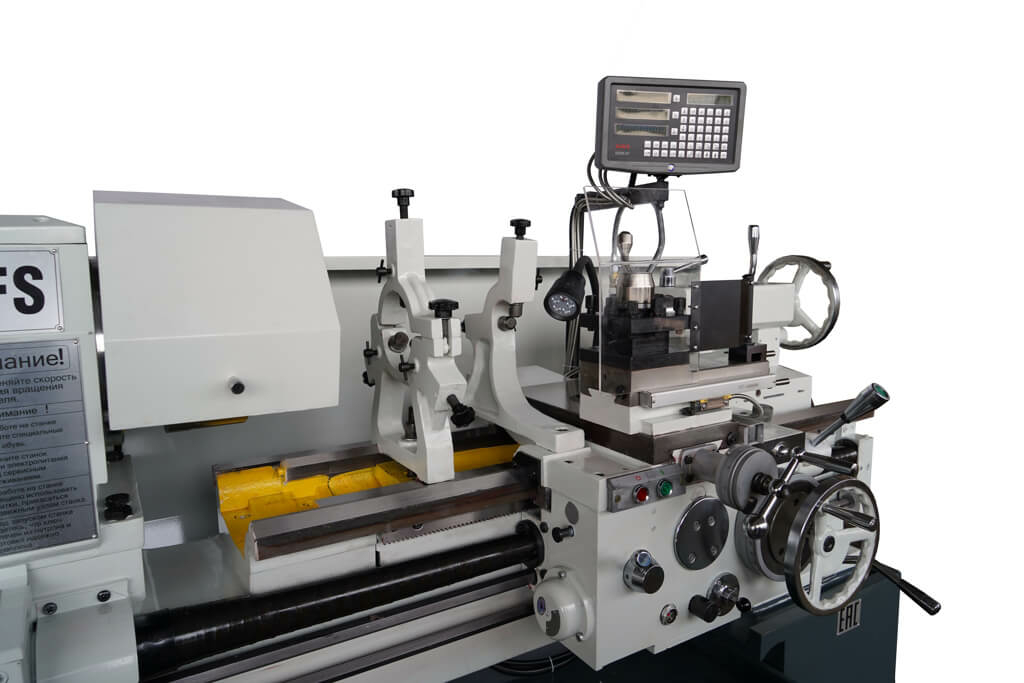

	Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 5 микрон. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

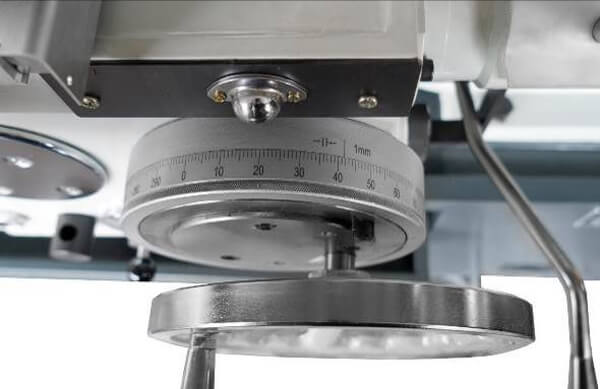

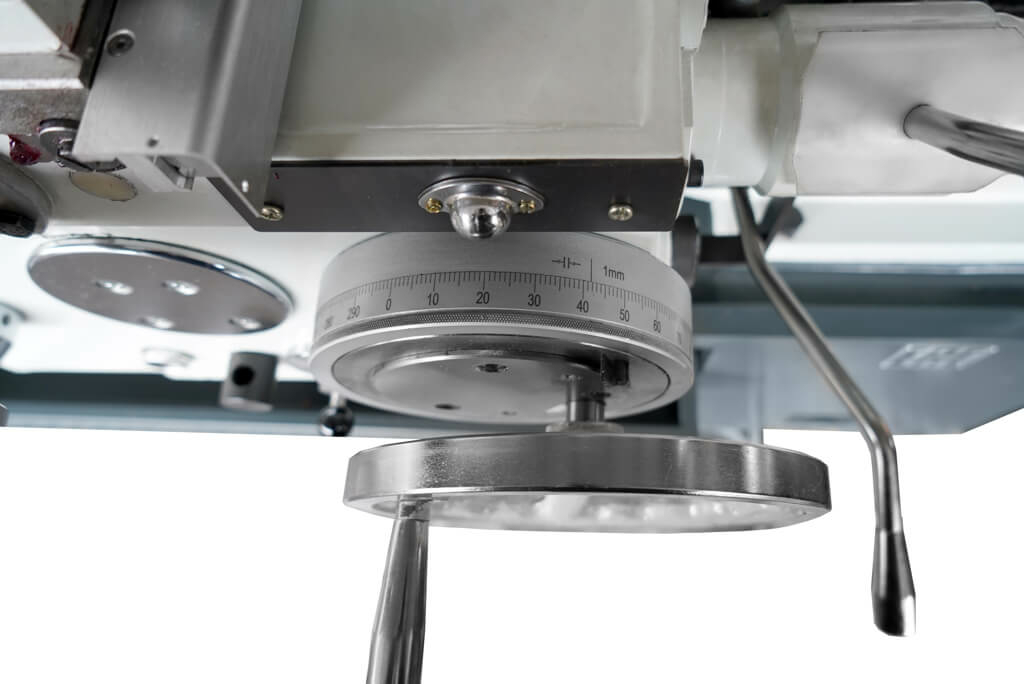

	Цена деления лимба продольной подачи составляет 1 мм.

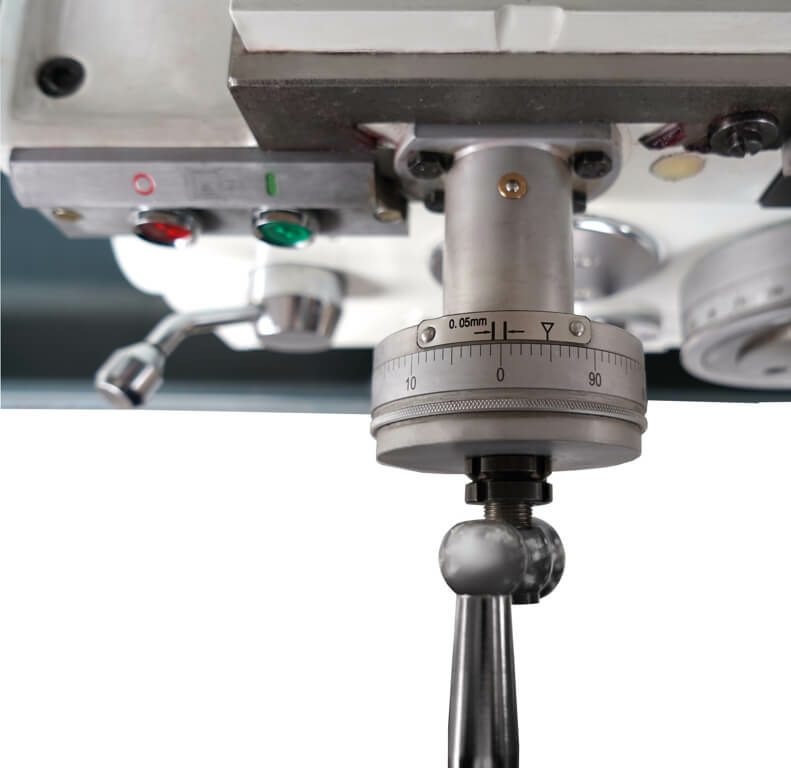

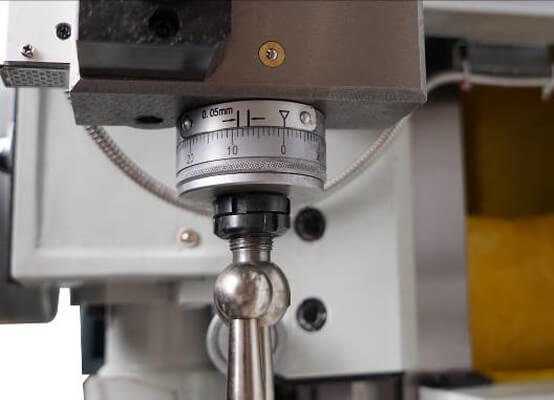

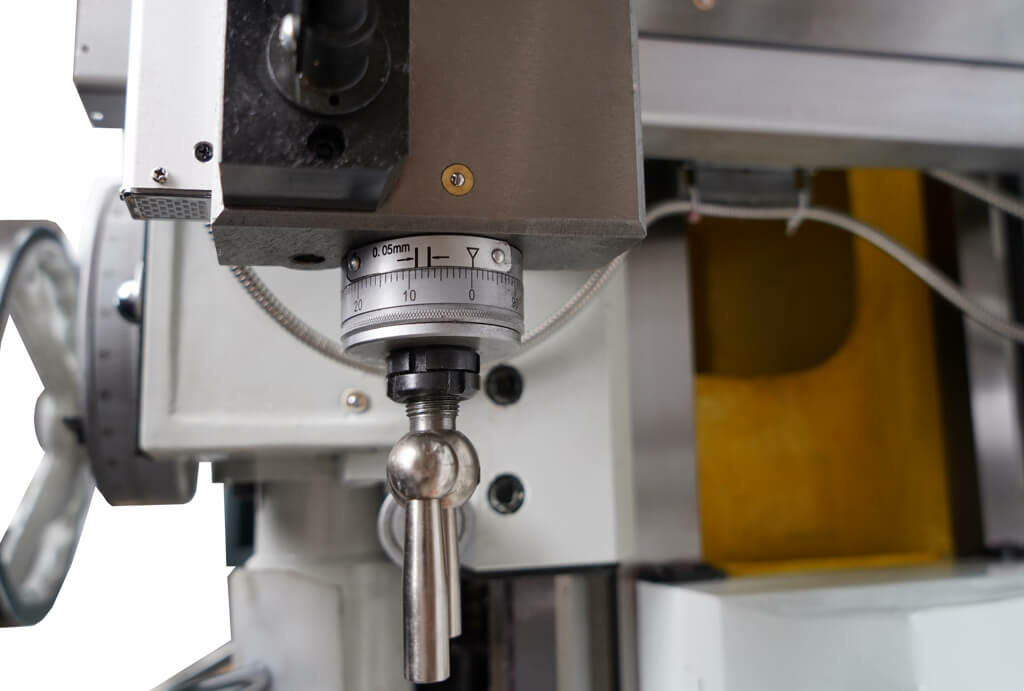

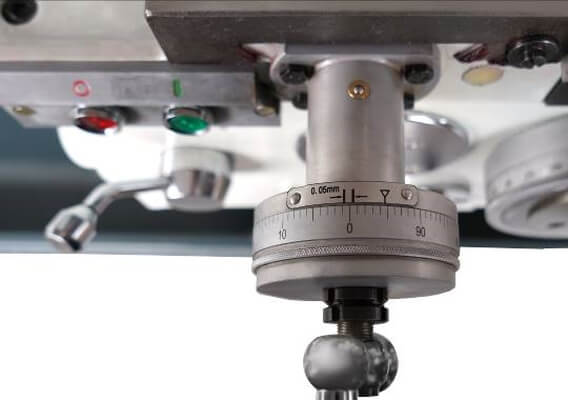

	Цена деления лимба поперечной подачи составляет 0,05 мм.
	Цена деления лимба тонкой продольной подачи – 0,05 мм.

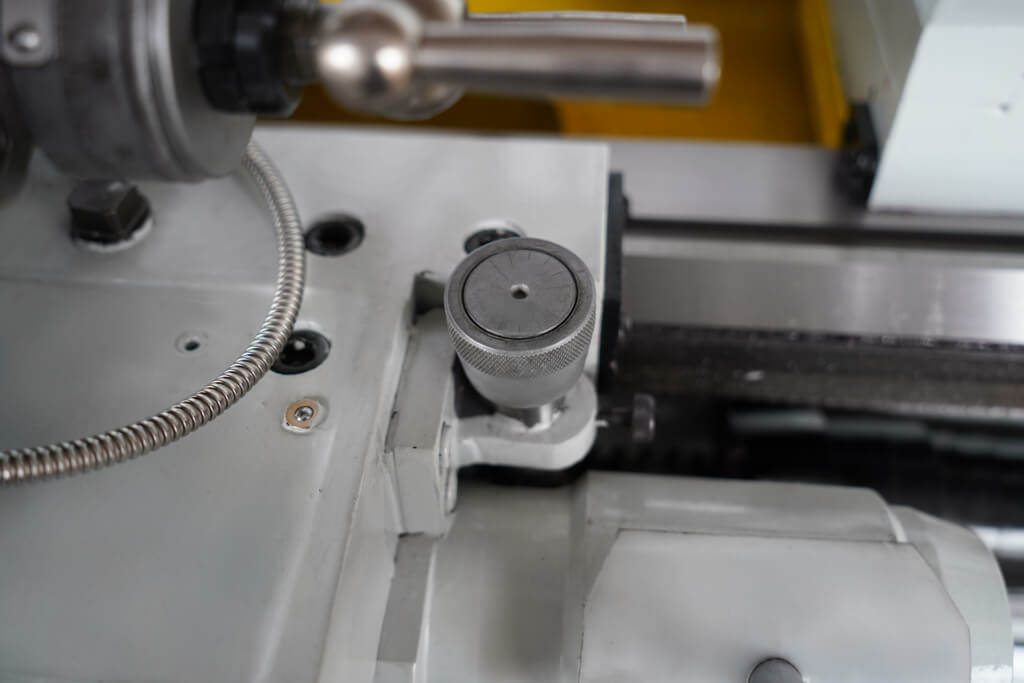

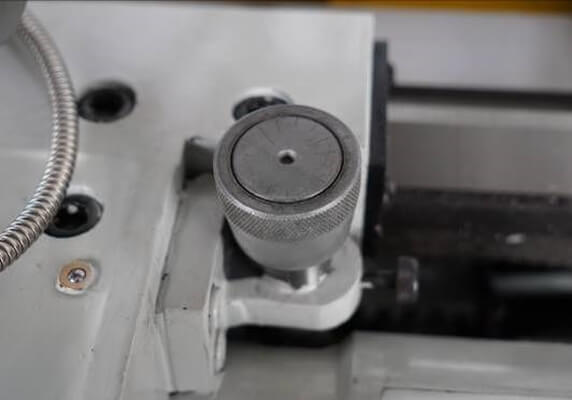

	Для удобства нарезания резьбы станок оснащен резьбоуказателем.
	Все подвижные части станка оснащены тавотницами.

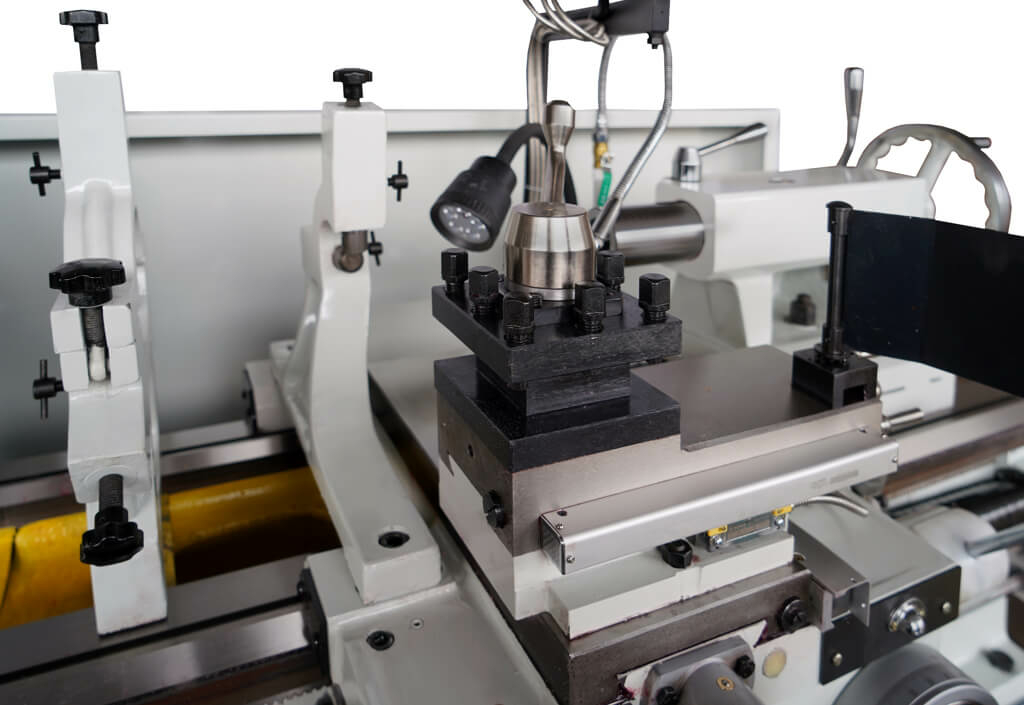

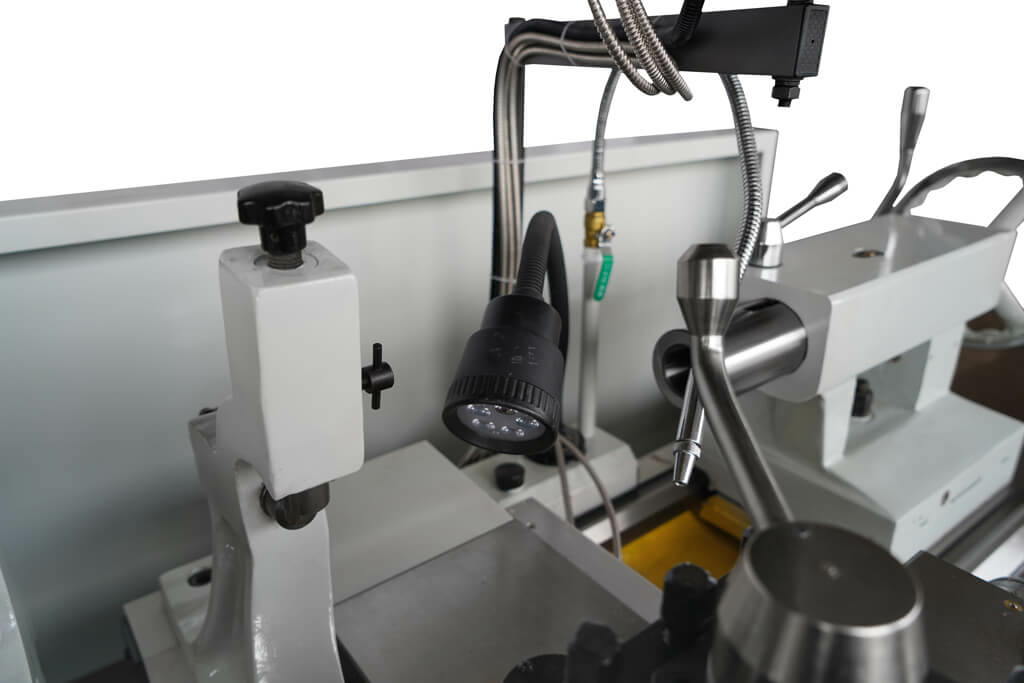

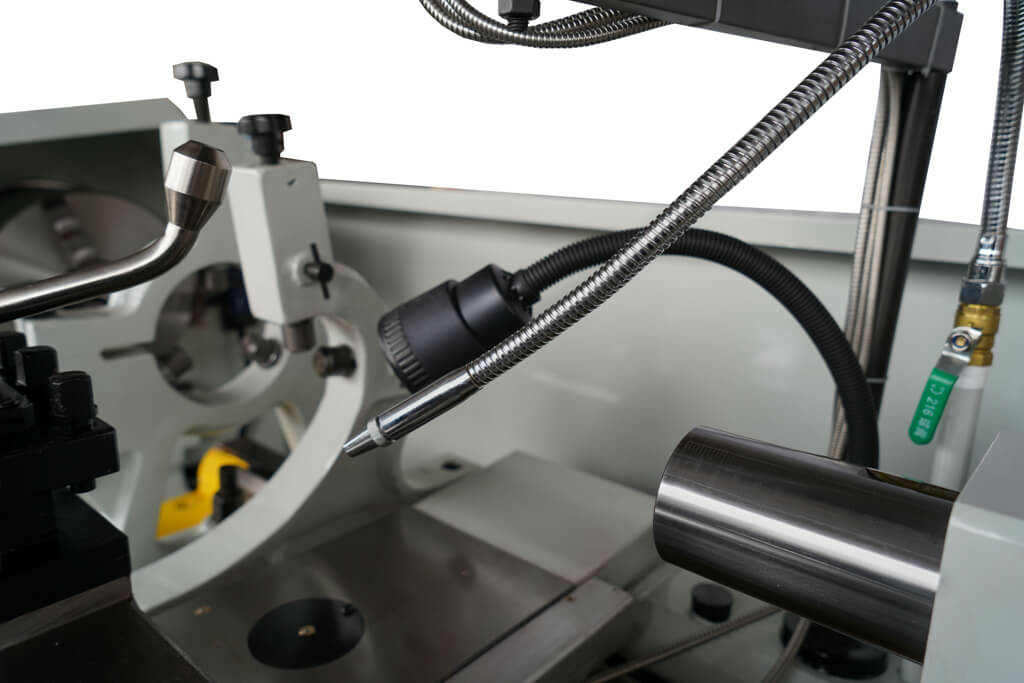

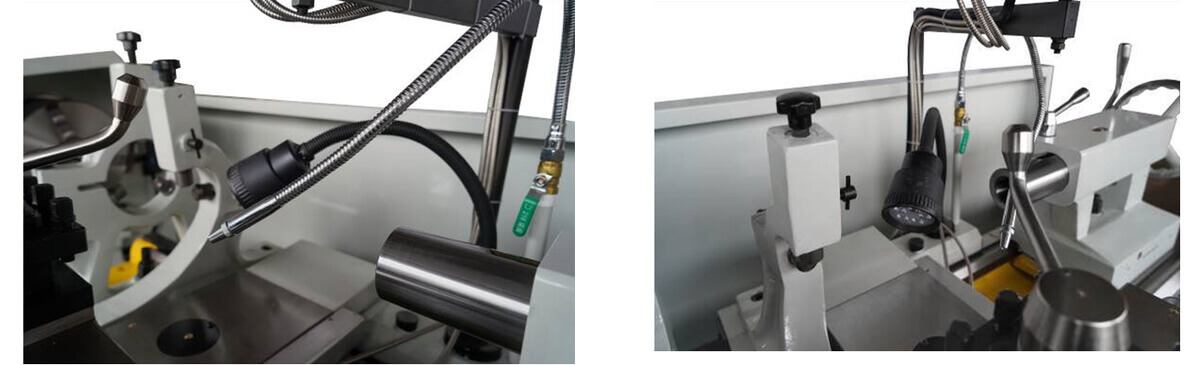

	Станок укомплектован системой подачи СОЖ, а также светильником местного освещения.

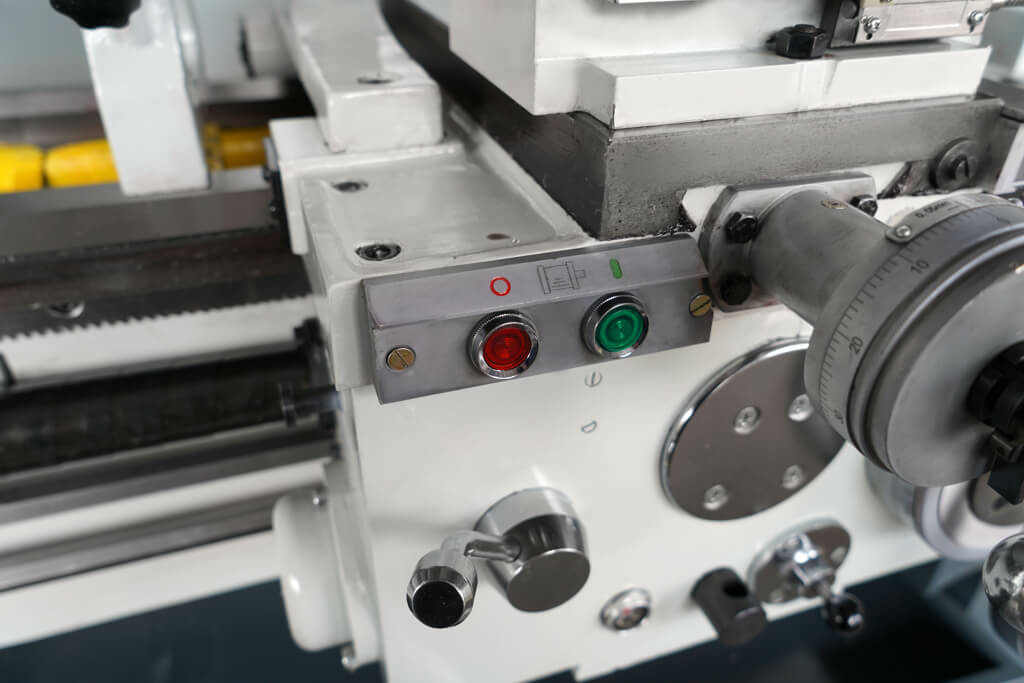

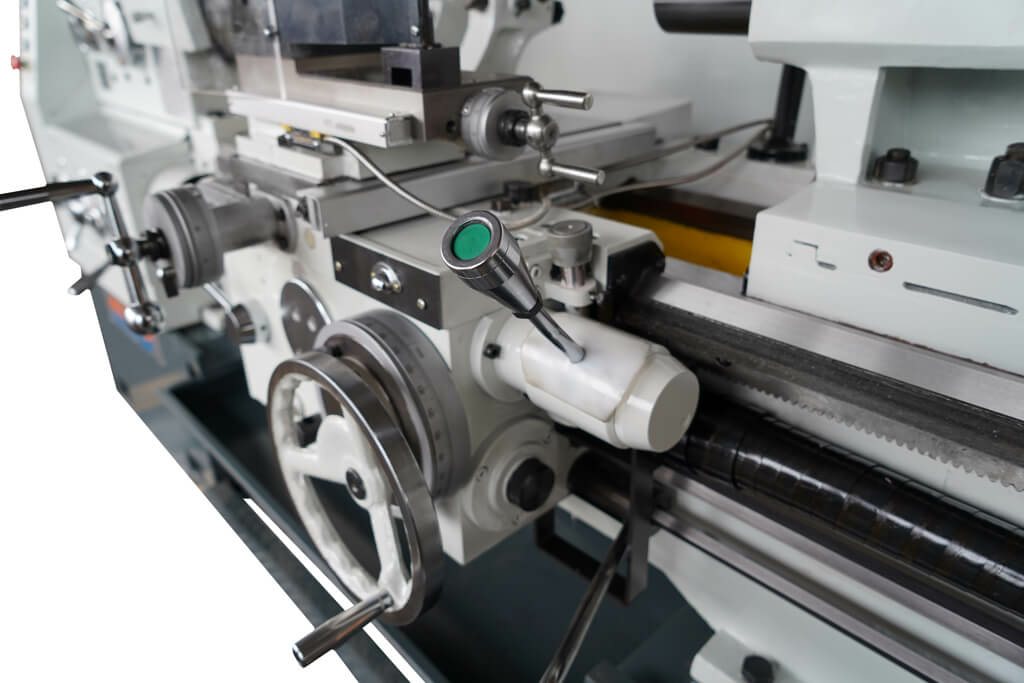

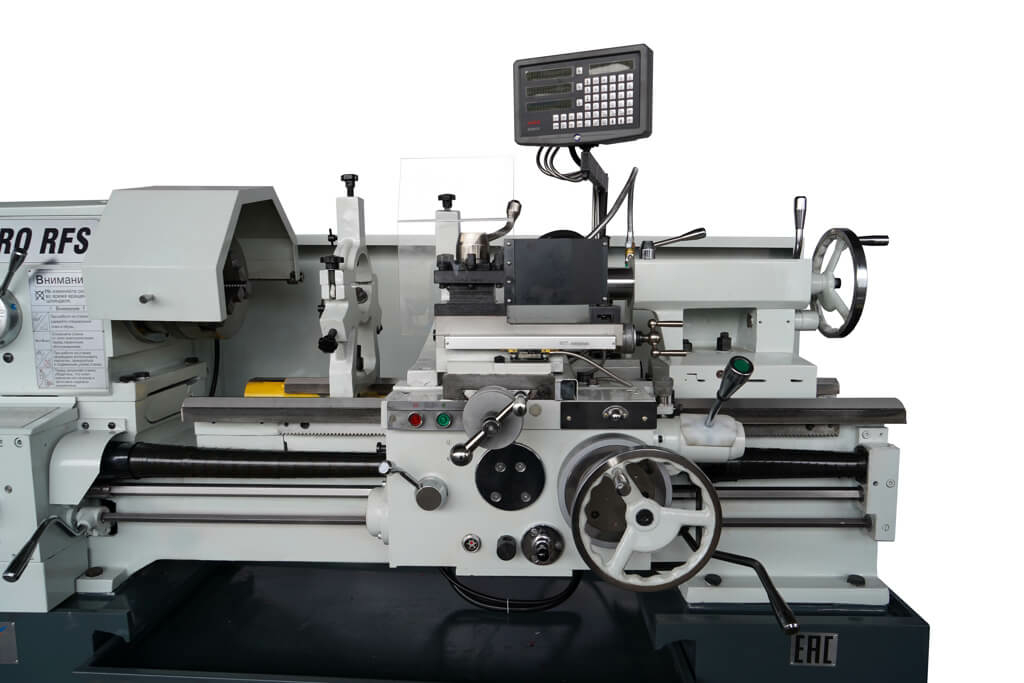

	В левой части суппорта расположен двигатель ускоренной подачи суппорта.
	С противоположной стороны суппорта находится рычаг включения ускоренного продольного и поперечного перемещения.

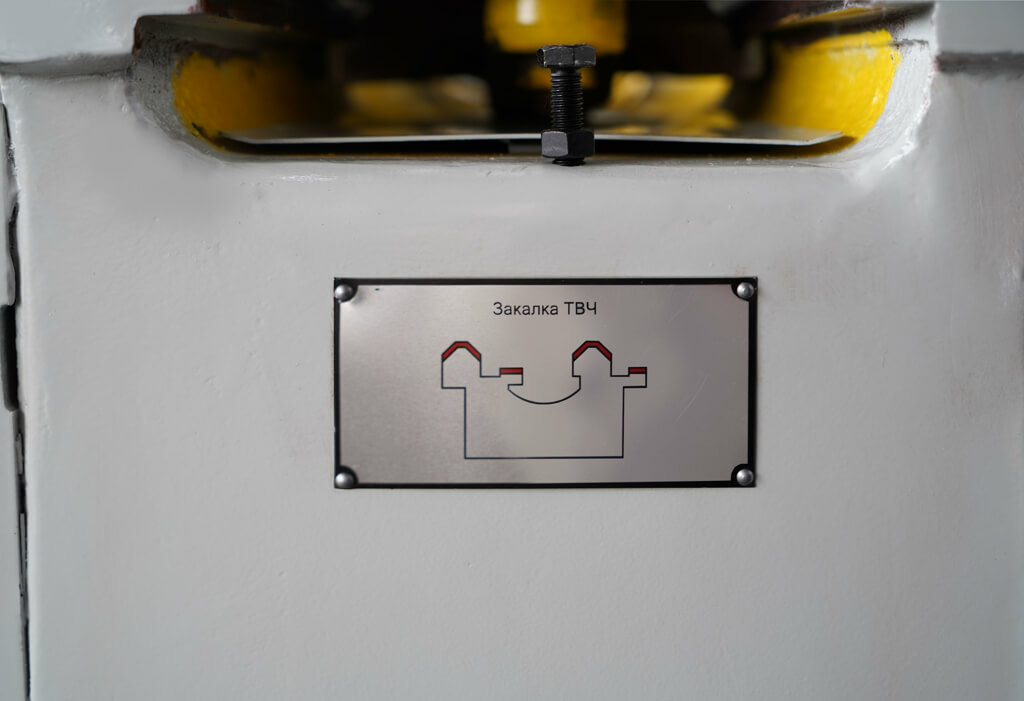

	Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC.

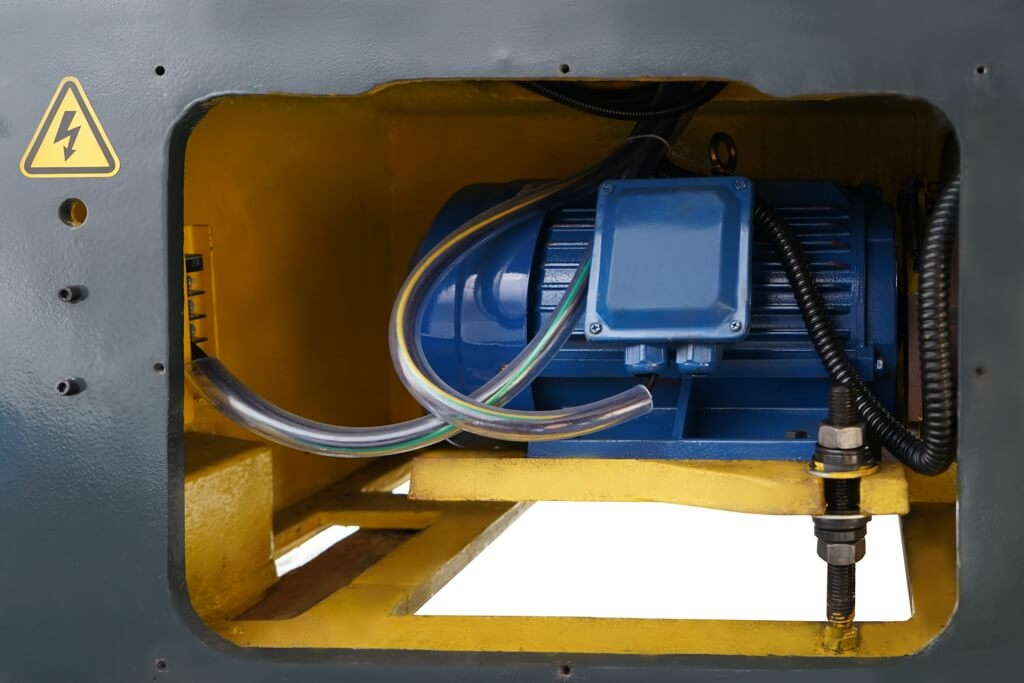

	Станок оснащен надежным двигателем мощностью 7,5 кВт.

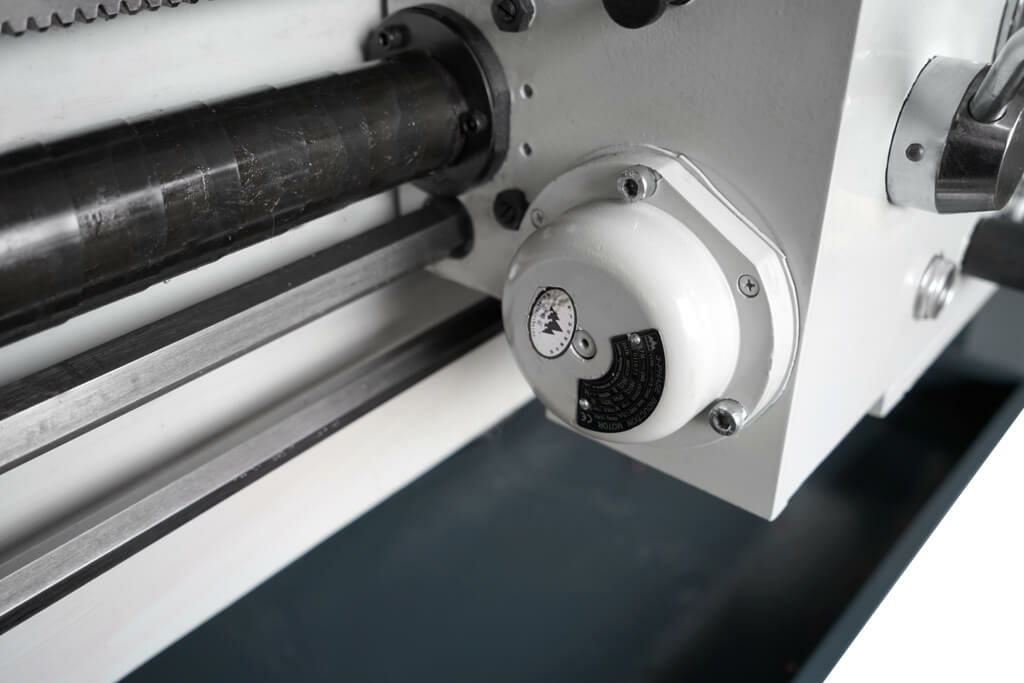

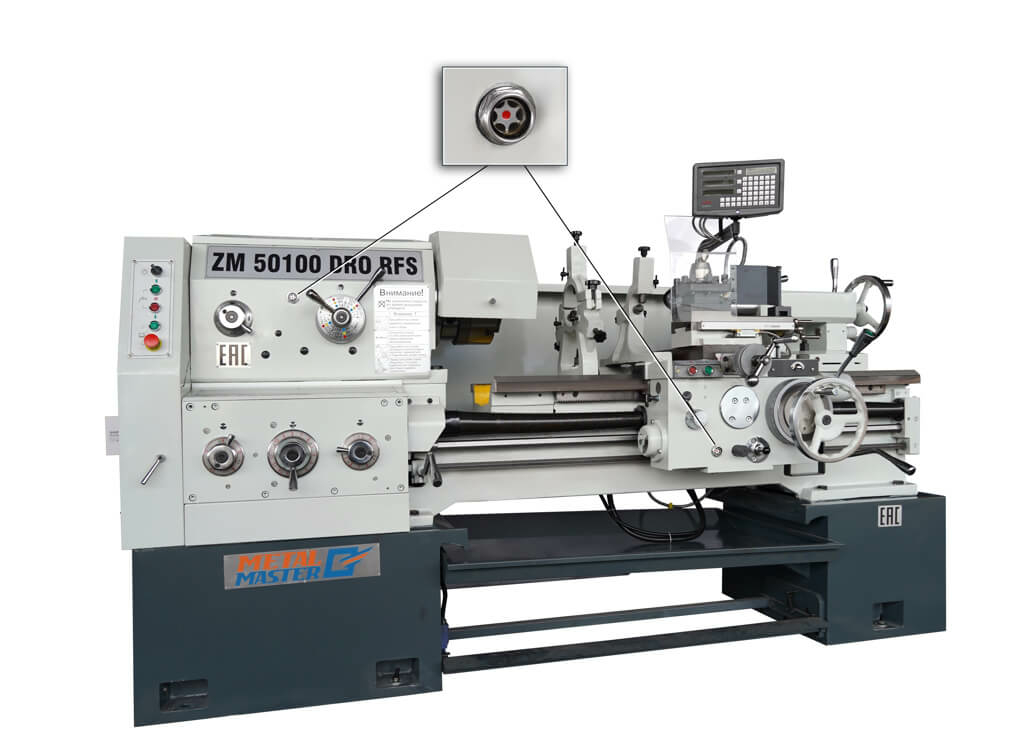

	Токарный станок ZM 50100 DRO RFS оснащен маслоуказательными окошками для оперативного контроля уровня масла.

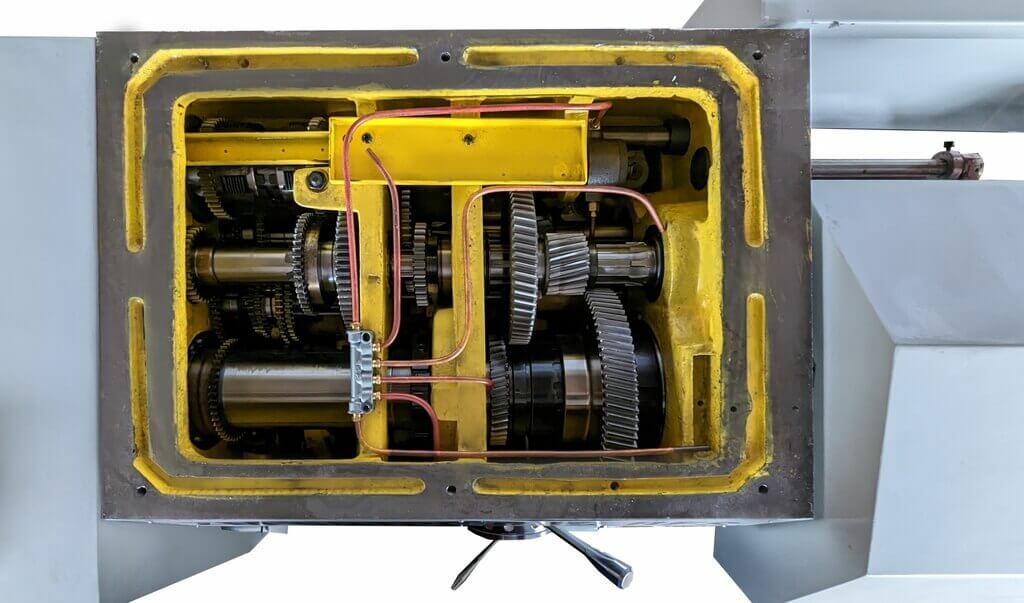

	24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

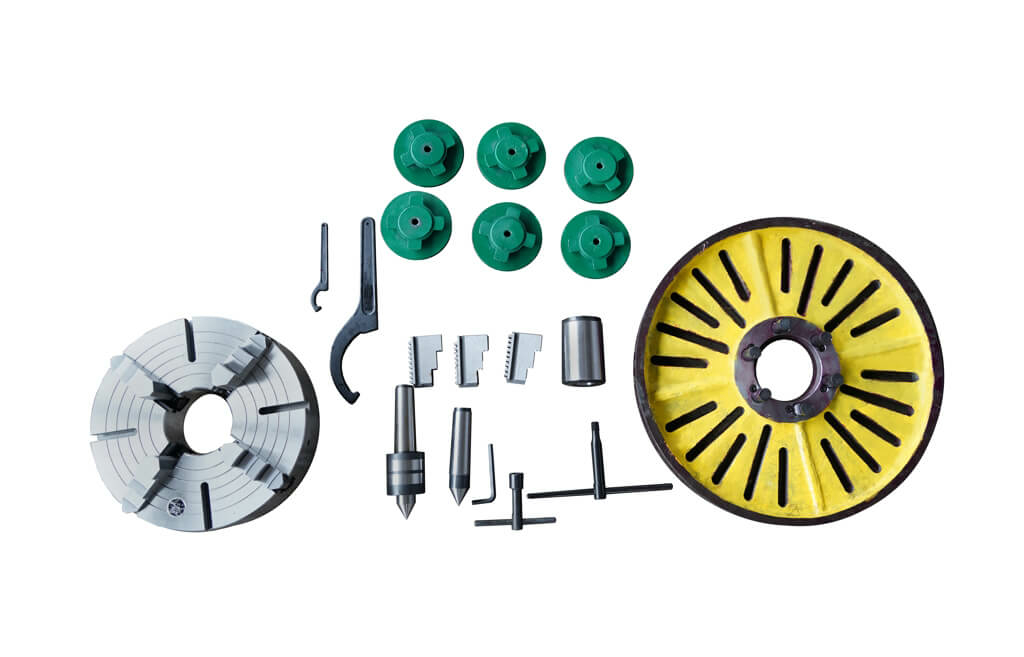

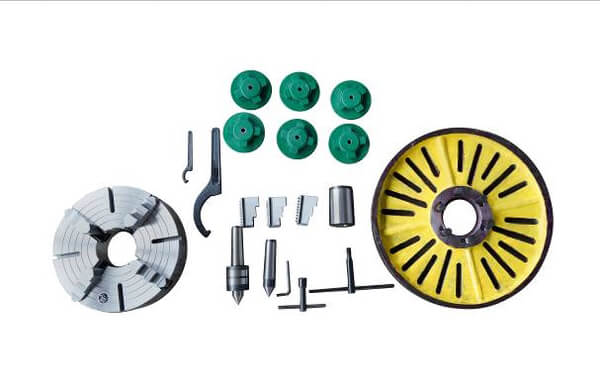

	В ЗИП входят 4-кулачковый патрон, обратные каленые кулачки, вращающийся и не вращающийся упорные центра, конус-переходник, планшайба, набор ключей, опоры и руководство по эксплуатации на русском языке.

• Модель ZM 50100 DRO RFS
