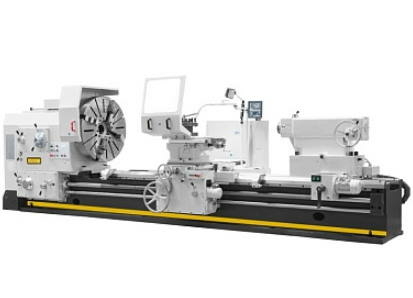

Токарно-винторезный станок STALEX D1600/3000
(голосов 1)
Артикул: staD1600/3000 Код товара: 97359
Под заказ
Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения.
Особенности конструкции stalex d1600/3000
 |
Освещение рабочего места
Для удобства работы станок оснащен LED лампой местного освещения.
|
 |
УЦИ по трем осям
Станок имеет систему УЦИ, которая визуализирует данные измерительных приборов: оптических линеек и датчиков угловых положений. Устройство отображает положение режущей кромки инструмента относительно "нуля заготовки" по трем осям.
|
 |
Надежная станина
Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения.
|
 |
Электрокомпоненты Schneider Electric
Высокое качество изготовления электрокомпонентов гарантирует бесперебойную работу.
|
 |
Высокое качество изготовления
Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи, обеспечивают длительную надежную работу.
|
 |
Безопасность
Защитный экран станка делает работу оператора безопасной и не закрывает обзор во время работы.
|
Особенности
- Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
- Направляющие большого размера подвергаются индукционной закалке и шлифованию;
- Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;
- Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
- Для обработки самых разных деталей станок имеет диапазон частот вращения от 2,50 до 250 об/мин при 33 скоростях;
- Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
- Изготовлен по стандартам СЕ
Технические характеристики
| Диаметр обточки над станиной | Ø1600 мм |
| Ø обточки над поперечным суппортом | Ø1280 мм |
| Ø обточки над съёмным мостиком gap | Ø1920 |
| Длинна съемного мостика gap | 610 мм |
| Расстояние между центрами | 3000 мм |
| Ширина станины | 970 мм |
| Макс. масса детали, обрабатываемой в центрах | 6 000 кг |
| Макс. масса детали, обрабатываемой в планшайбе | 1 500 кг |
| Частота вращения шпинделя, (21 вперед/12 реверс) | 2,50 -250/3,15-250 об/мин |
| Конус шпинделя | ISO A2-15 |
| Планшайба 4-х кулачковая | Ø1400 мм |
| Проходное отверстие шпинделя | Ø130 мм |
| Ход по оси x | 820 мм |
| Ход по оси z | 2800 мм |
| Ход по оси z-1 | 200 мм |
| Продольная подача ось x | 0,064-12 мм/об |
| Поперечная подача ось z | 0,032-6 мм/об |
| Подача верхних салазок z-1 | 0,016-3 мм/ об |
| Метрическая резьба, 56 | 1-120 мм |
| Диаметральная резьба, 56 | 30-1/4 DP |
| Дюймовая резьба, 56 | 1/2-60 TPI |
| Модульная резьба, 56 | 0,5-60 мм |
| Максимальный размер инструмента | 45х45 мм |
| Угол поворота резцедержателя | 180º |
| Ускор. перем. продольного суппорта ось z | 3,740 мм/мин |
| Ускор. перем. поперечного суппорта ось x | 1,870 мм/мин |
| Конус пиноли задней бабки: | Metric 80 |
| Ход пиноли задней бабки | 300 мм |
| Диаметр пиноли задней бабки | Ø160 мм |
| Габаритные размеры станка | 6040х 2060х 2230 мм |
| Габаритные размеры упаковки станка | 6360х 2200х 2280 мм |
| Габаритные размеры упаковки планшайбы | 1750х1650х720 мм |
| Мощность главного привода | 22,0 кВт |
| Мощность насоса помпы сож | 0,15 кВт |
| Максимальный крутящий момент на шпинделе | 12800Nm |
| Максимальное усилие резания(продольное/поперечное) | 4500 кг |
| Объем бака сож | 120 л |
| Объем масла в переднюю бабку и коробку передач | 75 л |
| Объем масла в суппорт | 12 л |
| Мотор ускоренного перемещения | 1,5 кВт |
| Мощность двигателя перемещения задней бабки | 1,5 кВт |
| Масса | 12 900 кг |
Комплект поставки:
- 4-х кулачковая планшайба Ø1400 мм;
- 4-х позиционный резцедержатель с фиксатором;
- Неподвижный люнет Ø220-630 мм
- Подвижный люнет Ø50-220 мм;
- УЦИ по 3-м осям
- Защитный экран патрона с концевым выключателем;
- Концевой упор продольного перемещения;
- Электрокомпоненты Schneider electric
- Регулируемые опоры станины;
- Моторизованная задняя бабка
- Система подвода СОЖ;
- LED лампа местного освещения;
- Инструкция по эксплуатации
- Инструмент для обслуживания
