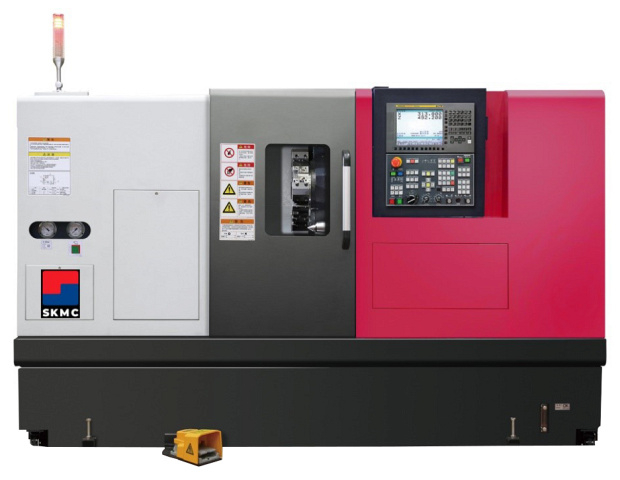

Токарные обрабатывающие центры SKMC SL1500М
(голосов 0)
Артикул: 9993665sl1500_m Код товара: 105596
Под заказ
Токарные обрабатывающие центры SKMC серии SL(M) предназначены для высокоскоростной и точной токарной обработки деталей типа тел вращения: втулок, фланцев, штуцеров и т.д.
Токарные обрабатывающие центры SKMC серии SL(M) применяются во всех отраслях машиностроительной индустрии, авиационной промышленности и приборостроении.
Область применения
Токарные обрабатывающие центры SKMC серии SL(M) применяются во всех отраслях машиностроительной индустрии, авиационной промышленности и приборостроении. Аэрокосмическая промышленность Автомобильная промышленность Приборостроение МашиностроениеСхемы обработки
 | Осевое сверление |
 | Развёртывание |
 | Наружное (проходное) точение |
 | Точение канавки |
 | Точение фаски |
 | Точение конуса |
 | Точение торца |
 | Резьбонарезание |
 | Расточка |
 | Накатка профиля |
Конструктивные особенности

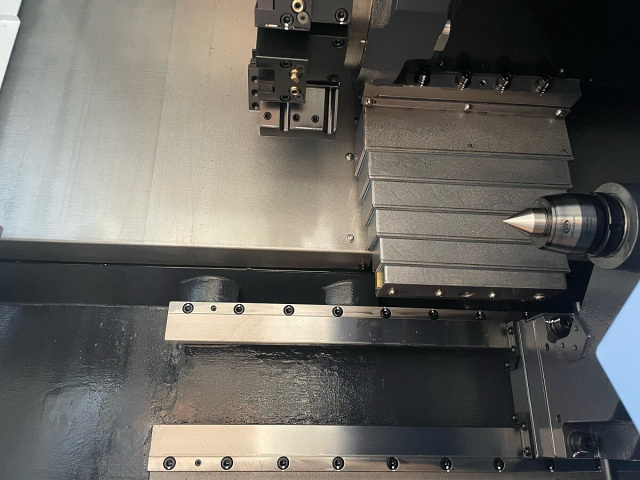

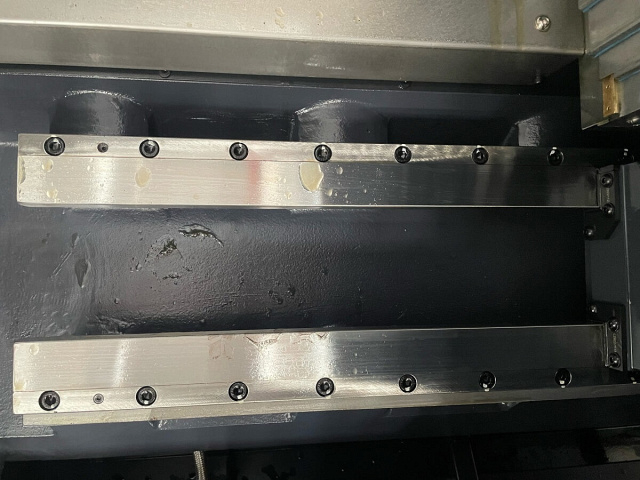

 | Направляющие Все направляющие качения обеспечивают высокую точность перемещений по осям X и Z. Использование высокоточных направляющих обеспечивает плавное движение и значительно сокращает время простоя. Направляющие закрываются телескопическими кожухами для предотвращения разрушающего воздействия СОЖ и стружки. |

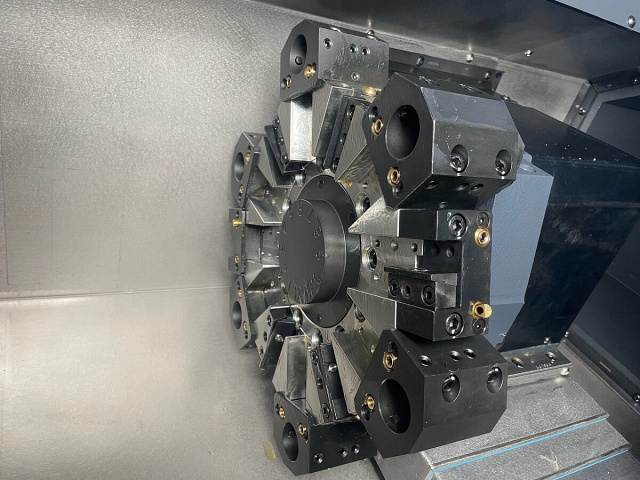

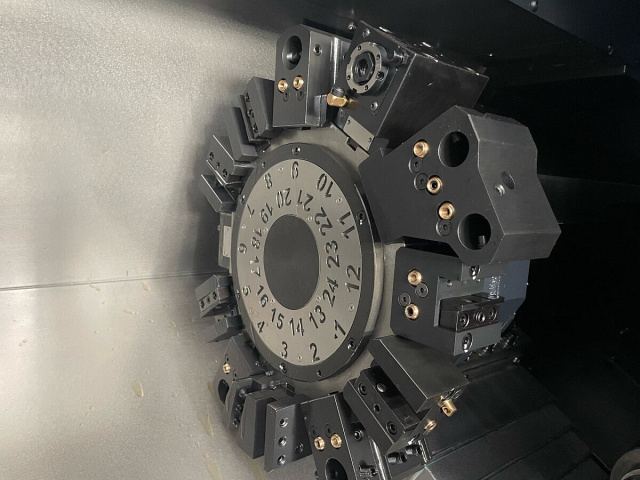

 | Револьверная голова BMT45P может надежно зафиксировать инструмент на револьверной головке и обеспечивает высокую производительность обработки с помощью эффективной внутренней системы привода с повышенной жесткостью и высокой точностью. Стабильная производительность сохраняется даже при фрезерных операциях, требующих удлинения инструмента. Коническая передача механизма привода инструмента имеет воздушно-масленое охлаждение, что снижает тепловые деформации и обеспечивает возможность работы приводным инструментом более длительное время, а также снижается шум. |

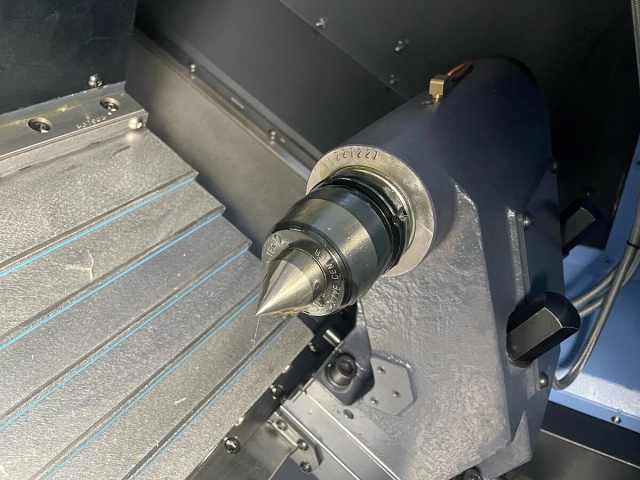

 | Задняя бабка Задняя бабка повышенной жесткости перемещается по направляющим качения и позволяет точно фиксировать и поддерживать заготовки. Пиноль позиционируется гидравлической системой программно с помощью М-команд или вручную со стойки ЧПУ. Корпус задней бабки перемещается вручную или при помощи револьвера (опция). |
| Конструкция шпинделя Шпиндельная бабка, отлитая из чугуна марки Meehanite, усиленная ребрами жесткости снаружи для увеличения площади, улучшает теплообмен. Для увеличения жесткости и КПД от двигателя в шпинделе применены два ряда шарикоподшипников и двойные упорные подшипники класса P4. Цилиндрические роликовые подшипники имеют большую поверхность контакта, что обеспечивает наибольшую жесткость при больших нагрузках и превосходное качество поверхности деталей. Все подшипники шпинделя класса точности P4 постоянно смазываются консистентной смазкой. Сборка шпинделей производится в термостатическом помещении. Шпиндель поддерживается двумя рядами цилиндрических роликовых подшипников в передней и задней частях, с двойным коническим подшипником между ними. | |
| Обслуживание Обслуживание станка происходит быстро и позволяет оперативно реагировать на любые неисправности с удобным доступом к основным рабочим органам и агрегатам. Защитные кожуха установлены для всех осей и при необходимости легко демонтируются для инспекции направляющих и приводов. | |
| Конвейер для стружки и бак СОЖ Для удобства обслуживания бак СОЖ выдвигается вперёд, а конвейер для стружки – вправо. Это позволяет экономить площадь и более эффективно производить очистку бака и конвейера, нежели при других вариантах расположения. | |
| Станина Оптимизированное проектирование конструкции станины с использованием компьютерного анализа 3D-моделирования (FEA). Станина сконструирована таким образом, чтобы сводить к минимуму вибрацию во время процесса обработки, а также повышения его стабильность. Цельнолитая станина, выполненная из чугуна марки Meehanite, оптимальный градус наклона станины (30º), а также направляющие качения обеспечивают высокую жесткость обработки, что положительно влияет на срок службы инструмента. |
Комплектация
Стандартная
Дополнительная
Технические характеристики
| Характеристика | Значение |
|---|---|
| Макс. диаметр вращения, мм | 510 |
| Макс. диаметр точения, мм | 250 |
| Макс. длина точения, мм | 290 |
| Макс. диаметр прутка, мм | 51 |
| Тип направляющих | Качения |
| Угол наклона станины, ° | 30 |
| По оси X, мм | 175 |
| По оси Z, мм | 330 |
| Конус | А2-5 |
| Обороты шпинделя, об/мин | 6000 |
| Диаметр отверстия шпинделя, мм | 61 |

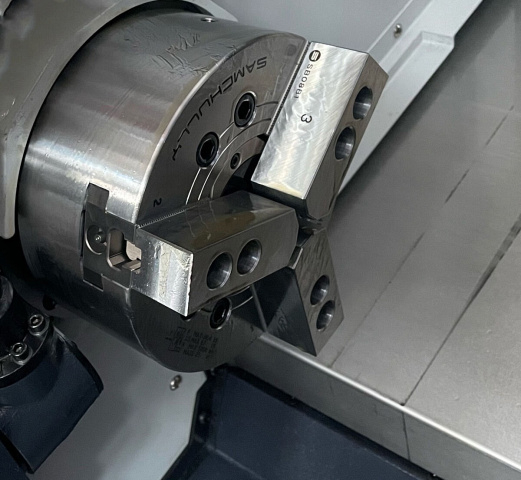

| Размер патрона, дюйм | 6 |
| Макс. крутящий момент шпинделя, Нм | 117,8 |
| Противошпиндель | нет |
| Двигатель привода главного шпинделя, кВт | 15 / 18,5 |

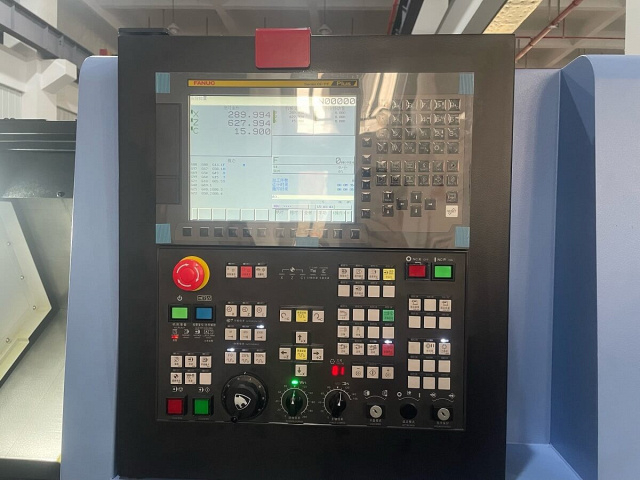

| Система ЧПУ | Fanuc |
| Приводной инструмент | да |
| Ось Y | нет |
| Перемещение задней бабки, мм | 330 |
| Перемещение пиноли задней бабки, мм | 80 |
| Конус пиноли задней бабки | MT4 |
| Диаметр пиноли задней бабки, мм | 65 |
| Тип револьверной головки | 12 позиций |
| Размер державки инструмента, мм | 20 х 20 |
| Макс. диаметр расточного инструмента, мм | 32 |
| Обороты приводного инструмента, об/мин | 6000 |
| Мощность приводного инструмента, кВт | 3,7 |
| Тип крепления инструментальных блоков | BMT45P |
| Длина, мм | 2355 |
| Ширина, мм | 1620 |
| Высота, мм | 1650 |
| Вес, кг | 3100 |
