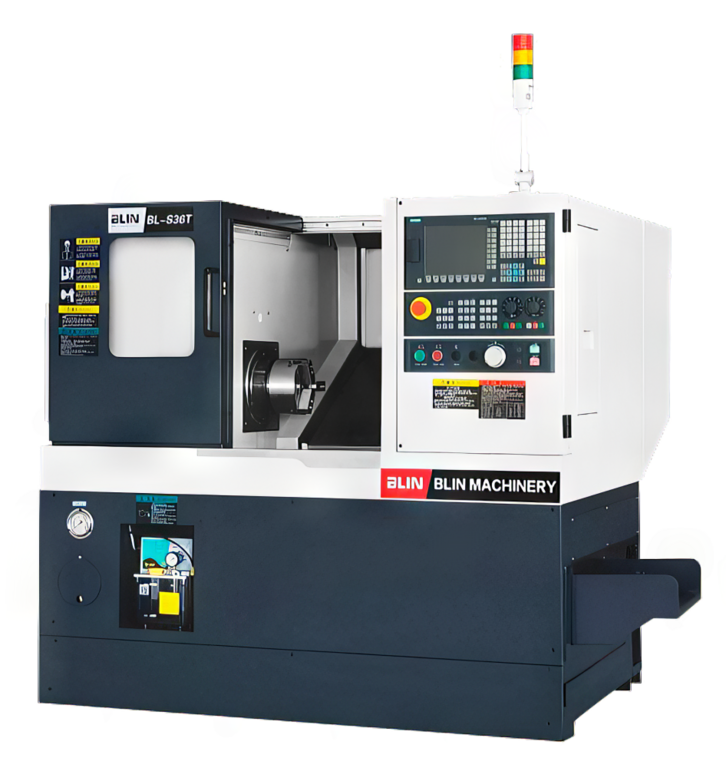

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S36T

Токарные обрабатывающие центры с ЧПУ производства компании NINGBO BLIN MACHINERY используются для обработки прутков из различных типов металлов. Модель BL-S36Т – оснащена револьверной головой.

Преимущества NINGBO BLIN MACHINERY BL-S36T

Высокая производительность и точность обработки.

Компоненты станка NINGBO BLIN MACHINERY BL-S36T

• Система ЧПУ Fanuc (Япония), SIEMENS (Германия)
• Приводы Fanuc (Япония), SIEMENS (Германия)
• ШВП HIWIN (Тайвань)
• Направляющие HIWIN (Тайвань)
• Подшипники шпинделя NSK (Япония)
• Револьверная голова PRAGATI (Германия)
• Система смазки HERG (Япония)
• Электрокомпоненты SCHNEIDER (Франция)
• Пневмокомпоненты AIRTAC (Тайвань)
• Реле OMRON (Япония)
• Зубчатые ремни GATES (США)
• Крепёж YINSH (Тайвань)
• Муфты KTR (Германия).

Стандартная комплектация NINGBO BLIN MACHINERY BL-S36T

• Система ЧПУ SIEMENS 808D
• Ручной маховичок управления MPG
• Станина чугунная с наклоном 30°
• Линейные направляющие по осям X/Z
• Сервоприводы SIEMENS по осям X/Z
• Шпиндель высокоточный с электромагнитным тормозом
• Гидравлический патрон 6" главного шпинделя
• Револьверная головка на 8 позиций
• Автоматический цепной конвейер для стружки и бункер для стружки
• Система подачи СОЖ
• Автоматическая система смазки
• Освещение рабочей зоны станка
• 3-х цветная сигнальная лампа
• Выносная педаль управления
• Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
• Трансформатор 380В (3 фазы встроенный)
• Комплект инструментов для настройки и обслуживания станка
• Комплект документации по обслуживанию станка на русском языке
• Комплект документации по эксплуатации станка на русском языке
• Комплект документации по системе ЧПУ
• Держатели инструмента – 4 шт.

Дополнительные опции NINGBO BLIN MACHINERY BL-S36T

• Система ЧПУ SIEMENS 828D
• Система ЧПУ FANUC 0i-TF
• Гидравлический патрон
• Жесткое нарезание резьбы
• Фильтр удаления масляного тумана
• Автоматическая подача прутка (барфидер) FEDEK DH 65L
• Пуско-наладочные работы станка.

Наименование			Раз-ть	BL-S36T (револьверная головка)
Основные характеристики	Максимальный диаметр заготовки, устанавливаемый над станиной		мм	Ø 460
	Максимальный диаметр заготовки, устанавливаемый над суппортом		мм	Ø 265

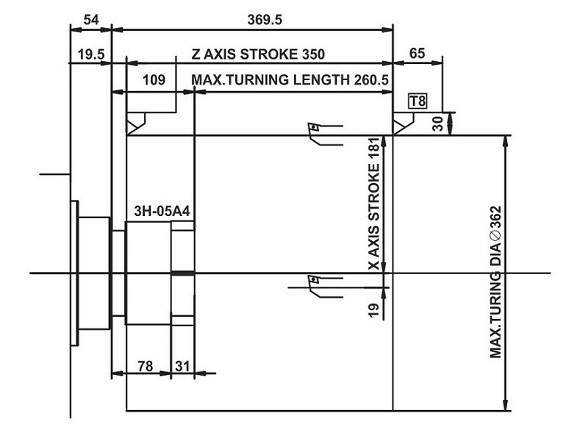

	Максимальная длина точения		мм	260
	Максимальный диаметр точения		мм	Ø 320
Главный шпиндель	Тип шпинделя		-	Механический шпиндель, ременный привод
	Диаметр отверстия шпинделя		мм	Ø 56
	Торец шпинделя		-	A2-5
	Максимальная скорость шпинделя		об/мин	5 000
	Максимальный диаметр обрабатываемого прутка		мм	Ø 44
	Мощность шпинделя		кВт	5,5
	Патрон шпинделя		дюйм	6"
Перемещения (по осям X, Y, Z)	Тип линейных направляющих		-	роликовые
	Перемещение по оси x		мм	160+20
	Перемещение по оси y		мм	-
	Перемещение по оси z		мм	300
	Ширина линейных направляющих x/z		мм	30/35
	Диаметр швп по осям x/z		мм	32/12
	Быстрые перемещения по осям x/z		м/мин	28/28
	Быстрые перемещения по оси y		м/мин	-

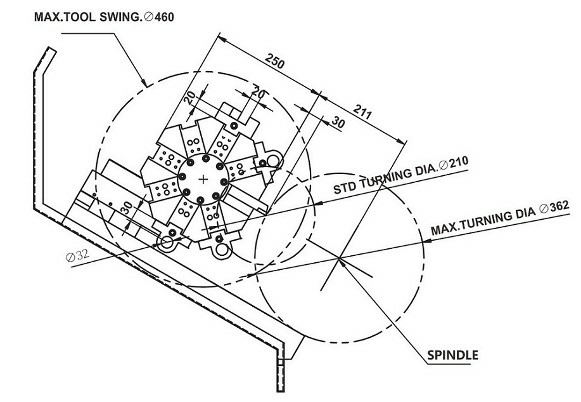

Инструментальная система	Тип инструментальной системы		-	Сервогидравлическая револьверная голова
	Количество инструментальных позиций		шт.	8
	Время смены инструмента		сек	0,4
	Время полного поворота головы		сек	0,57
	Сечение хвостовиков инструмента		мм	20×20, Ø 32
Задняя бабка				нет
Точностные характеристики	Шероховатость		мм	Ra0.4÷1.6
	Соосность		мм	≤0,003
	Точность позиционирования по осям (x/z)		мм	0,005/0,008
	Повторяемость по осям (x/z)		мм	0,002/0,004
Другие характеристики	Мощность двигателя насоса СОЖ		кВт	0,48
	Расход сож		м3/ч	2,5
	Габариты станка	Длина	мм	1 650
		Ширина	мм	1 600
		Высота	мм	1 550
	Вес станка		кг	2 400
	Система чпу		-	SIEMENS 808D
