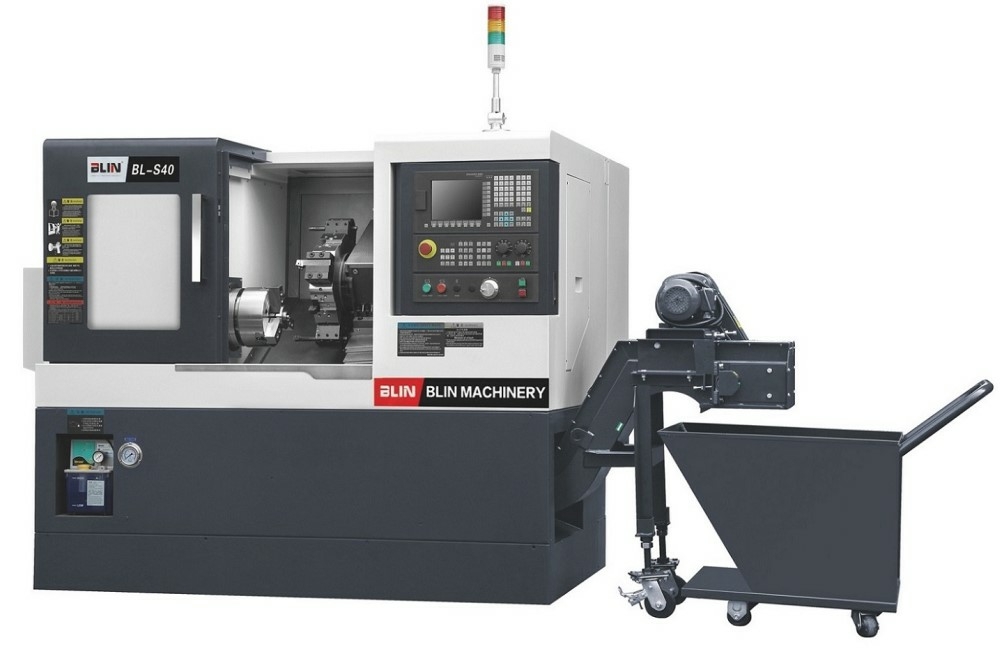

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S40
(голосов 0)
Артикул: int4276 Код товара: 102096
Под заказ
Токарные обрабатывающие центры с ЧПУ NINGBO BLIN MACHINERY серии BL-S40 используются для обработки прутков из различных типов металлов.
Преимущества NINGBO BLIN MACHINERY BL-S40
Высокая производительность и точность обработки.
Компоненты станка NINGBO BLIN MACHINERY BL-S40
- Система ЧПУ Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- Приводы Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- ШВП HIWIN (Тайвань)
- Направляющие HIWIN (Тайвань)
- Подшипники шпинделя NSK (Япония)
- Револьверная голова SAUTER (Германия)
- Система смазки HERG (Япония)
- Электрокомпоненты SCHNEIDER (Франция)
- Пневмокомпоненты AIRTAC (Тайвань)
- Реле OMRON (Япония)
- Гидравлические патроны AUTOGRIP (Тайвань)
- Зубчатые ремни GATES (США)
- Крепёж YINSH (Тайвань)
- Муфты KTR (Германия).
Стандартная комплектация NINGBO BLIN MACHINERY BL-S40
- Система ЧПУ SIEMENS 808D ADVANCED
- Ручной маховичок управления
- Станина чугунная с наклоном с линейными направляющими
- Шпиндель высокоточный с осью С1 с электромагнитным тормозом
- Гидравлический патрон 8" главного шпинделя
- Револьверная головка на 8 позиций
- Конвейер для удаления стружки с баком
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Задняя бабка (модель BL-S40)
- Блокировка замка передней двери с помощью датчика (стандарт безопасности СЕ)
- Трансформатор 380В (3 фазы встроенный)
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
Дополнительные опции NINGBO BLIN MACHINERY BL-S40
- Замена стойки ЧПУ на SIEMENS 828D
- Замена стойки ЧПУ на FANUC 0i TF
- Деталеуловитель
- Шпиндель: отверстие Ø 62 мм, А2-6, 4000 об/мин, патрон 8", 11 кВт, диаметр обрабатываемого прутка 51 мм 22TA
- Шпиндель: отверстие Ø 79 мм, патрон 8", 11 кВт, диаметр обрабатываемого прутка 64 мм
- Револьверная голова на 12 позиций
- Жесткое нарезание резьбы
- Кондиционер электрошкафа
- Фильтр удаления масляного тумана
- Автоматическая подача прутка (барфидер) FEDEK DH 65L
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Пуско-наладочные работы станка.
Токарные обрабатывающие центры с ЧПУ NINGBO BLIN MACHINERY серии BL-S40 используются для обработки прутков из различных типов металлов.
Технические характеристики NINGBO BLIN MACHINERY BL-S40
| Наименование | Размерность | BL-S40 | |||
| Основные характеристики | Максимальный диаметр заготовки, устанавливаемый над станиной | мм | Ø 500 | ||
| Максимальный диаметр заготовки, устанавливаемый над суппортом | мм | Ø 270 | |||
| Максимальная длина точения | мм | 320 | 290 | ||
| Максимальный диаметр точения | мм | Ø 360 | |||
| Главный шпиндель | Тип шпинделя | - | Механический шпиндель, ременный привод | ||
| Диаметр отверстия шпинделя | мм | Ø 56 | Ø 62 | ||
| Торец шпинделя | - | А2-5 | А2-6 | ||
| Максимальная скорость шпинделя | об/мин | 5000 | 4000 | ||
| Максимальный диаметр обрабатываемого прутка | мм | 44 | 51 | ||
| Мощность шпинделя | кВт | 7,5 | 11 | ||
| Патрон шпинделя | дюйм | 8" | |||
| Индексация оси c | |||||
| Перемещения (по осям X, Y, Z) | Тип линейных направляющих | - | роликовые | ||
| Перемещение по оси x | мм | 180+20 | |||
| Перемещение по оси z | мм | 360 | |||
| Быстрые перемещения по осям x/z | м/мин | 30 | |||
| Револьверная голова | Тип револьверной головы | - | Серво-гидравлическая | ||
| Количество инструментальных позиций | шт. | 8 (опц. 12) | |||
| Время смены инструмента | сек | 0,4 | |||
| Время полного поворота головы | сек | 0,57 | |||
| Сечение хвостовиков инструмента | мм | 25х25, Ø 32 | |||
| Мощность приводного инструмента | кВт | -- | |||
| Максимальный крутящий момент приводного инструмента | Нм | -- | |||
| Скорость приводного инструмента | об/мин | -- | |||
| Тип крепления инструмента | -- | ||||
| Задняя бабка | Диаметр пиноли | мм | 70 | ||
| Перемещение пиноли | мм | 90 | |||
| Конус задней бабки | МТ4 | ||||
| Точностные характеристики | Шероховатость | мм | Ra0.4÷1.6 | ||
| Соосность | мм | ≤0,003 | |||
| Точность позиционирования по осям (x/z) | мм | 0,005/0,008 | |||
| Повторяемость по осям (x/z) | мм | 0,002/0,004 | |||
| Другие характеристики | Мощность двигателя насоса СОЖ | кВт | 0,58 | ||
| Расход сож | м3/ч | 2,5 | |||
| Габариты станка | Длина | мм | 1900 | ||
| Ширина | мм | 1500 | |||
| Высота | мм | 1600 | |||
| Вес станка | кг | 2700 | 2900 | ||
| Система чпу | - | SIEMENS 808D ADVANCED | |||
