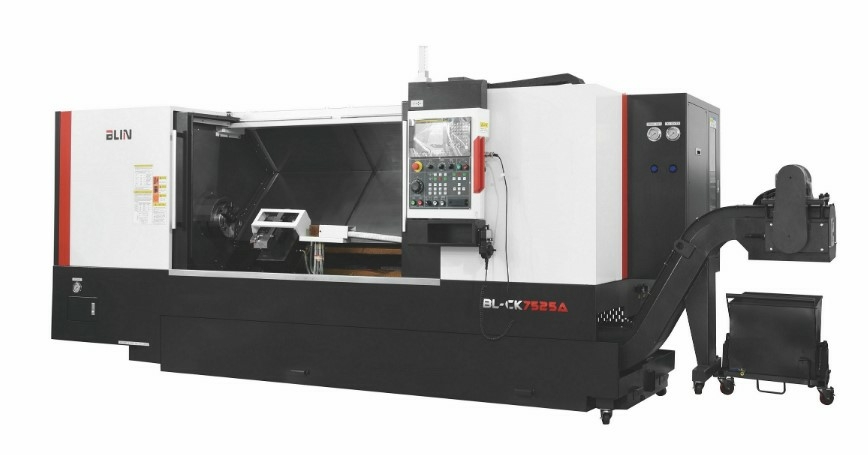

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY модели BL- CK7550
(голосов 0)
Артикул: int4538 Код товара: 102099
Под заказ
- Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
- Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
- Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
- Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Компоненты станка NINGBO BLIN MACHINERY
- Система ЧПУ: Fanuc (Япония)
- Приводы: Fanuc (Япония)
- ШВП: HIWIN (Тайвань)
- Направляющие: HIWIN (Тайвань)
- Подшипники шпинделя: NSK (Япония)
- Револьверная голова: LIO SHIING (Тайвань)
- Система смазки: HERG (Япония)
- Электрокомпоненты: SCHNEIDER (Франция)
- Пневмокомпоненты: AIRTAC (Тайвань)
- Реле: OMRON (Япония)
- Гидравлические патроны: AUTOGRIP (Тайвань)
- Зубчатые ремни: GATES (США)
- Крепёж: YINSH (Тайвань)
- Муфты: KTR (Германия)
Стандартная комплектация NINGBO BLIN MACHINERY
- Система ЧПУ FANUC 0i-TF
- Ручной маховичок управления
- Станина чугунная с наклоном 60° с линейными направляющими
- Сервоприводы FANUC
- Шпиндель высокоточный с электромагнитным тормозом 30/37кВт
- Гидравлический патрон 21" главного шпинделя
- Револьверная головка на 8 позиций
- Автоматический цепной конвейер для стружки и бункер для стружки
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Кондиционер электрического шкафа
- Гидравлическая задняя бабка
- Трансформатор 380В (3 фазы встроенный)
- Безопасность по СЕ
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
- Комплект документации на ЧПУ
- Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
- Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
- Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
- Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Технические характеристики NINGBO BLIN MACHINERY
| Наименование | Размерность | BL- CK7550 | ||
| Основные характеристики | Максимальный диаметр заготовки, устанавливаемый над станиной | мм | Ø 850 | |
| Максимальный диаметр заготовки, устанавливаемый над суппортом | мм | Ø 600 | ||
| Максимальная длина точения | мм | 1500 | ||
| Максимальный диаметр точения | мм | Ø 750 | ||
| Максимальный вес заготовки | кг | 3000 | ||
| Шпиндель | Диаметр отверстия шпинделя | мм | Ø 135 | |
| Торец шпинделя | - | А2-11 | ||
| Максимальная скорость шпинделя | об/мин | L: 8÷530 H: 30÷1200 (ZF редуктор) | ||
| Мощность шпинделя | кВт | 30/37 (FANUC α) | ||
| Патрон шпинделя | дюйм | 21" | ||
| Перемещения | Перемещение по оси X | мм | 385 | |
| Перемещение по оси z | мм | 1540 | ||
| Диаметр шарикового винта по осям x/ z | мм | Ø 50/63 | ||
| Быстрые перемещения по осям x/z | м/мин | 10/12 | ||
| Максимальный крутящий момент по осям x/z | Нм | 22/30 (FANUC α) | ||
| Револьверная голова | Количество инструментальных позиций | шт. | 8 (опц.12) | |
| Сечение хвостовиков инструмента | мм | 32×32, Ø 63 | ||
| Задняя бабка | Конус пиноли | - | МТ6 | |
| Перемещение пиноли | мм | 150 | ||
| Диаметр пиноли | мм | Ø 150 | ||
| Другие характеристики | Габариты станка | Длина | мм | 5420 |
| Ширина | мм | 2800 | ||
| Высота | мм | 2770 | ||
| Вес станка | кг | 14 000 | ||
| Общая потребляемая мощность | кВА | 75 | ||
| Система чпу | - | FANUC 0i-TF | ||
