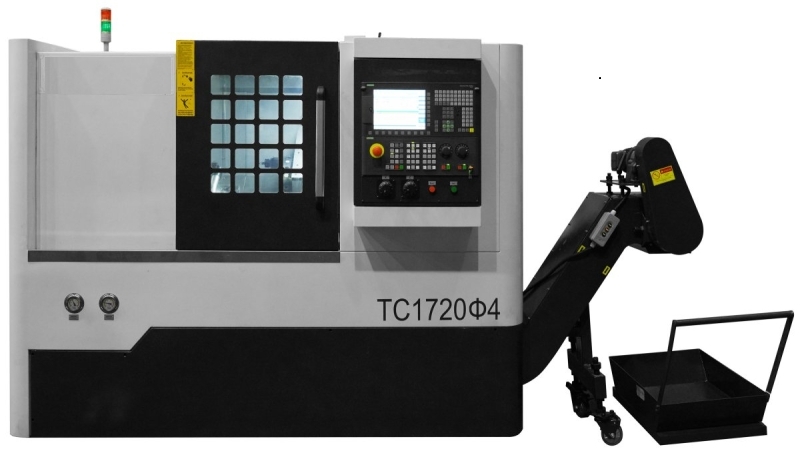

Токарный обрабатывающий центр с ЧПУ ТС1720Ф4 (Siemens)
Токарный обрабатывающий центр ТС1720Ф4 — технологичный высокоскоростной токарный станок, предназначенный для комплексной обработки внутренних и внешних цилиндрических, конусообразных, радиусных и торцевых поверхностей, точения канавок и выемок валов, дисков, нарезания метрических, дюймовых и конусных резьб.
Тяжелое основание и надежные применяемые компоненты перемещений по осям обеспечивают высокую жесткость станка. Прямой привод, мотор подачи и шарико-винтовая пара обеспечивают получение максимальной точности установки координат. 12-позиционная револьверная голова и современная русифицированная система ЧПУ позволяют обрабатывать детали сложных форм с высокой производительностью. Обрабатывающий центр востребован в аэрокосмической, станкостроительной, приборостроительной, сельскохозяйственной, нефтегазовой и других отраслях, где важна высокая скорость и точность обработки.
Технические характеристики
| Максимальный диаметр заготовки над станиной, мм | 490 (560 с ВМТ45) |
| Максимальный диаметр изделия типа диск заготовки над выемкой станины,мм | 320 L200 |
| Максимальный диаметр заготовки, обрабатываемый над суппортом, мм | 320 (390 с ВМТ45) |
| Максимальный диаметр прутка, мм | 48 (50 ВМТ45) |
| Рмц, мм | 615 |
| Максимальная масса заготовки, кг | 350 (с люнетом) |
| Угол наклона станины, град. | 30 |
| X, перемещение, мм | 210 |
| Z, перемещение, мм | 500 (360 с ВМТ45) |
| Ось y | Опция |
| X/z/w, скорость быстрых перемещений, м/мин. | 30/30/- |
| Рабочая подача, мм/мин | 15000 |
| X/z, диаметр/шаг швп, мм | 32/40 шаг 10 |
| X/z, тип направляющих | Качения |
| Класс точности станка | Н |
| Ширина между центрами направляющих осей x/z, мм | 400 |
| Диаметр 3-х кулачкового патрона, мм | 210 |
| Частота вращения шпинделя, об/мин. | 50—4000 |
| Диаметр отверстия в шпинделе, мм | 52 (с гидропатроном) |
| Торец шпинделя | А2-6 |
| Мощность электродвигателя | |
| Шпинделя, 30 минут/продолжительно, квт | 15/11 |
| Тип электродвигателя шпинделя | Серво |
| Контршпиндель | Опция |
| Число инструментов, шт | 12 |
| Тип хвостовика | VDI30/ВМТ40/BMT45 |
| Время смены инструмента на 1 позицию/полная, сек | 0.8/1.88 |
| Мощность электродвигателя приводного инструмента, квт | 4.2 |
| Частота вращения приводного инструмента, об/мин | 4500 |
| Перемещение задней бабки, мм | 415 |
| Выдвижение пиноли, мм | 100 |
| Диаметр пиноли, мм | 63 |
| Конус пиноли | Морзе 4 |
| Максимальная потребляемая мощность станка, ква | 38 |
| Система чпу | GSK |
| Тип стружкосборника | Ленточный |
| Емкость бака сож, л | 100 |
| Емкость бака гидростанции, л | 75 |
| Масса нетто, кг | 3600 |
| Масса брутто, кг | 3900 |
Комплект поствки
- Система ЧПУ
- Моторы и приводы X,Z,S
- 3-х кулачковый гидравлический патрон 210 мм с проходным отверстием
- Задняя бабка с гидравлической пинолью
- Гидравлический тормоз шпинделя
- Пластинчатый стружкосборник, тележка
- 12-ти позиционная револьверная голова ТС80Фх12 с возможностью установки приводного инструмента на каждую позицию
- Система подачи СОЖ на каждый инструмент
- Система импульсной смазки направляющих
- Рабочее освещение и лампа индикации состояния станка
- Набор инструментов для обслуживания станка
- Набор ключей для обслуживания станка
- Руководство оператора и документация по обслуживанию станка
