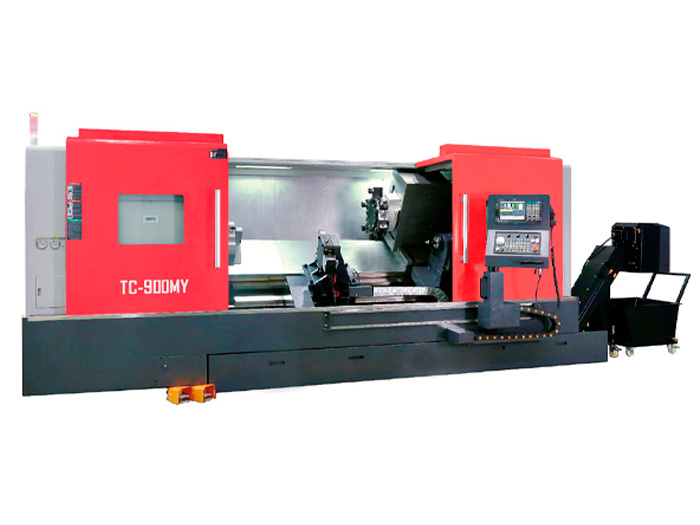

Токарный станок TC-900MY/1000 с наклонной станиной

Особенности

• Токарный станок с ЧПУ TC-900MY — это высокотехнологичное оборудование нового поколения, предназначенное для высокоточной обработки деталей сложной геометрии. Оснащённый осью Y, револьверной головкой с приводным инструментом и системой ЧПУ FANUC, станок демонстрирует отличные результаты как при мелкосерийном, так и при массовом производстве;

• Корпус станка выполнен в виде цельнолитой конструкции с наклоном 30° из высококачественного чугуна HT300, обеспечивая высокую жёсткость, виброустойчивость и стабильность геометрии в процессе обработки. Направляющие прошли термообработку и прецизионную шлифовку;

• Станок оснащён мощным шпинделем A2-8 с высокоточной подшипниковой группой NSK, системой динамической балансировки и ремённым приводом. Это позволяет уверенно выполнять как высокоскоростную, так и тяжёлую черновую обработку. Передачи по осям X и Z реализованы через прецизионные шарико-винтовые пары с двойной гайкой (Taiwan PMI);

• Наличие револьверной головки на 12 позиций с приводным инструментом и осью Y расширяет возможности станка, позволяя обрабатывать сложные фасонные поверхности, сверлить, фрезеровать и нарезать резьбу без необходимости в дополнительной установке;

• Задняя бабка с гидроприводом и программным управлением обеспечивает надёжную поддержку длинномерных деталей.

Рекомендации

• Станок TC-900MY подходит для использования в машиностроении, авиационной, нефтегазовой, автомобильной и приборостроительной отраслях. Рекомендуется для обработки корпусных деталей, валов, фланцев, дисков и сложных фасонных изделий, требующих высокой точности, стабильности и высокого качества поверхности;

• Благодаря мощной кинематике, гибкости в оснащении и автоматизации, модель эффективна как в условиях единичного и мелкосерийного производства, так и в составе автоматизированных линий. Особенно выгодно использовать TC-900MY при необходимости совмещения токарных и фрезерных операций на одной установке — это позволяет существенно сократить время обработки и повысить производительность.

Основные комплектующие:

• Система управления (FANUC 0i TF PLUS (3))
• Серводвигатели осей X/Y/Z (X: βis22B/2000, Z: βis22/2000, Y: βis12B/4000) — 1 комплект
• Двигатель шпинделя / приводного инструмента (βiIP40/6000B, αiS 2214000-B) — 1 комплект
• Шарико-винтовая передача по оси X (Тайвань, PMI) — 1 шт.
• Шарико-винтовая передача по оси Z (Тайвань, PMI) — 1 шт.
• Подшипники винтовой передачи X/Z (Япония, NSK) — 1 комплект
• Полый 10-дюймовый патрон (Корея, Seoam) — 2 шт.
• Серво-револьверная головка (Тайвань, JTP) — 1 шт.
• Шпиндель (NSK / P4 / NN3026+140BAR+NN3024) — 1 шт.
• Муфта (R+W) — 1 шт.
• Кондиционер шкафа управления (Wenheng) — 1 шт.
• Система охлаждения (Китай) — 1 шт.
• Внешняя гидросистема (Китай) — 1 шт.
• Система самосмазки (HEGU) — 1 шт.
• Главный выключатель, контактор / тепловое реле (Schneider) — 1 комплект

Стандартная комплектация:

• Система управления (FANUC 0i TF PLUS (3)) — 1 шт.
• Сервоприводы осей (Полный комплект от FANUC) — 1 комплект
• Серво-револьверная головка на 12 позиций с осью Y — 1 шт.
• Гидравлическая система — 1 шт.
• Система охлаждения — 1 шт.
• Система автоматической смазки — 1 шт.
• Осветительная система — 1 шт.
• Сигнальная лампа (предупреждающая) — 1 шт.
• Инструменты и инструментальный ящик — 1 комплект
• Мягкие кулачки патрона, державка расточного инструмента D50 — 3 шт., наружная державка — 3 шт., державка торцевого инструмента — 1 шт., приводной инструмент 90° и 0° — по 1 шт. — 1 комплект
• Конвейер стружки — 1 шт.

	Станина Корпус станины отлит единым целым под углом наклона 30° из чугуна марки HT300. Направляющие выполнены по технологии жёстких направляющих. Основные поверхности закалены среднечастотной закалкой (глубина слоя 3–5 мм, твёрдость HRC≥52), прошли высокоточную шлифовку. Благодаря продуманной системе рёбер жёсткости станина обладает высокой прочностью, устойчивостью к вибрациям и деформациям. Применено естественное и искусственное термоcтарение для снятия внутренних напряжений, что обеспечивает хорошую износостойкость и стабильность точности.
	Шпиндель Высокожёсткий шпиндель сборного типа A2-8 с консистентной смазкой. Подшипники: NSKP4/NN3034 + 170BAR (в паре) + NN3030, что обеспечивает баланс между жёсткостью и стабильностью. Система прошла динамическую балансировку. Преимущества: высокая точность, стабильность, низкое тепловое искажение, отличная термостабильность. Подходит для высокоскоростной прецизионной обработки сложных, точных и массовых деталей.
	Передача по оси x Применяется шарико-винтовая пара Taiwan PMI 4008 C3 класса с двойной гайкой для высокой точности. Используются 5 специализированных подшипников 30TAC62B и один радиальный подшипник 6206DDU. Это обеспечивает надёжную передачу и стабильность.
	Передача по оси z Используется ШВП Taiwan PMI 5010 C3 класса с двойной гайкой. Установлены 5 подшипников 40TAC90B и один шариковый подшипник 6308DDU, обеспечивающие точную и жёсткую передачу при продольных перемещениях.
	Серворевольвер с осью y Конструкция высокой жёсткости, ход оси Y ±60 мм. Оснащён широкой револьверной плитой с трёхсегментным радиальным кулачком высокой точности. Приводится в движение серводвигателем, что позволяет выполнять быстрый и точный выбор ближайшего инструмента. Кулачковое зажимание осуществляется с помощью гидравлики с обратной связью от датчиков приближения. Время смены инструмента: мин. 0,32 с, макс. 0,52 с. Точность позиционирования ±0.2", повторяемость ±0.1".
	Гидравлическая задняя бабка Направляющая задней бабки отлита вместе со станиной, что обеспечивает жёсткость и устойчивость к вибрациям. Перемещение и фиксация — через гидравлический интерлок. Перемещение пиноли возможно только при разблокированной нижней плите. Пиноль — вращающаяся + фиксированная, с программным или ручным управлением, быстро и удобно.
	Привод и сервооснастка подачи Шпиндель приводится серводвигателем через ремень, что обеспечивает как высокоскоростную, так и тяжёлую резку. Оси X и Z оснащены мощными серводвигателями с высоким крутящим моментом. Применено 8 промышленных японских ремней, увеличивающих площадь контакта с шкивами, что обеспечивает стабильную работу при высоких скоростях.
	Централизованная гидросистема Используется специально настроенная гидростанция YUKEN с воздушным охлаждением, обеспечивающим низкую рабочую температуру масла. Добавлен центральный узел поддержания давления, фильтрация многоступенчатая и высоконапорная, предотвращающая загрязнение масла и повышающая надёжность работы электромагнитных клапанов.

Технические характеристики TC-900MY/1000

Характеристика	Значение
Производитель	Китай
Код номенклатуры	КА-00076705
Страна-производитель	КНР
Угол наклона станины, °	30
Токарный патрон, мм	250 (10")
Система чпу	FANUC 0i TF PLUS (3)
Максимальная длина заготовки, мм	830
Максимальный диаметр заготовки, мм	600
Диаметр обработки над суппортом, мм	600
Диаметр обработки над станиной, мм	900
Максимальный диаметр обрабатываемого прутка, мм	75
Проходное отверстие шпинделя, мм	90
Конус шпинделя	A2-8
Частота вращения шпинделя, об/мин	2500
Ход по оси х, мм	325
Ход по оси y, мм	± 60
Ход по оси z, мм	1085
Скорость быстрого хода по оси х, мм/мин	12000
Скорость быстрого хода по оси z, мм/мин	12000
Точность позиционирования, мм	0.008
Повторяемость, мм	0.003
Количество инструмента, шт	12
Максимальный размер державки резца, мм	32 х 32
Конус пиноли задней бабки	МК 5
Ход задней бабки, мм	1085
Мощность двигателя, квт	18.5
Мощность сервомоторов x, y, z, квт	1.5 – 3
Длина, мм	5200
Ширина, мм	2500
Высота, мм	2300
Вес, кг	8500
