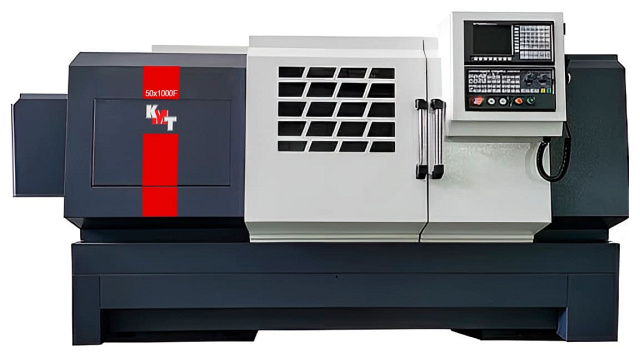

Токарный станок с ЧПУ 50/1000F
(голосов 0)
Артикул: 1010392250_1000f Код товара: 105729
Под заказ
Токарный станок с горизонтальной станиной50/1000Fпредназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли. Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью. 50x1000Fобладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
Область применения 50/1000F
50x1000Fобладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
Конструктивные особенности 50/1000F
| Массивная станина из чугуна Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
| Направляющие скольжения Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
| 8-позиционный резцедержатель Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию. |

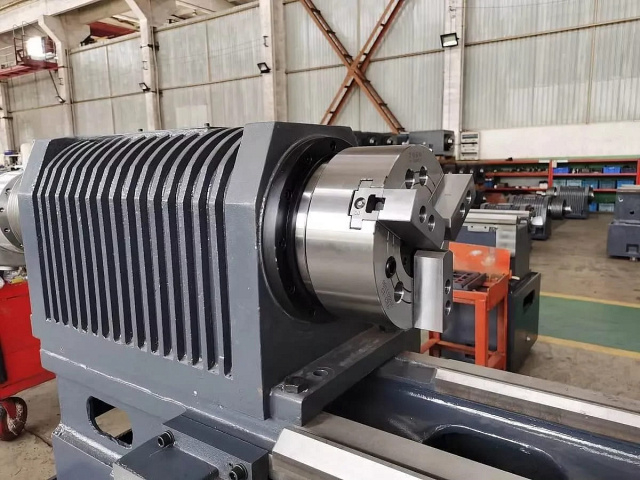

| Высокоточный шпиндель Оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
| Конструкция блока базирования шпинделя Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. |
| Высокоскоростной электродвигатель главного привода Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 11 / 15 кВт. |
| Шарико-винтовая передача (класс точности C3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |

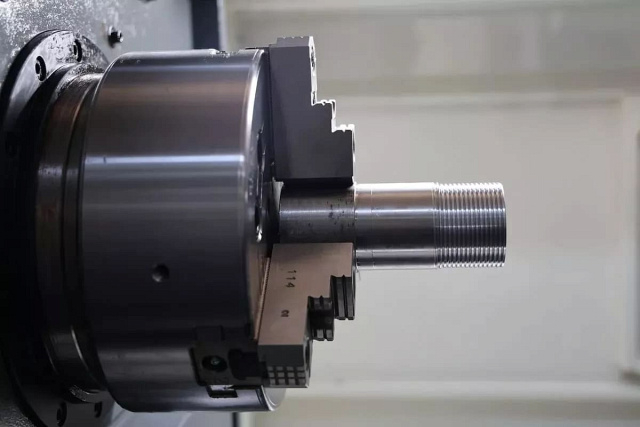

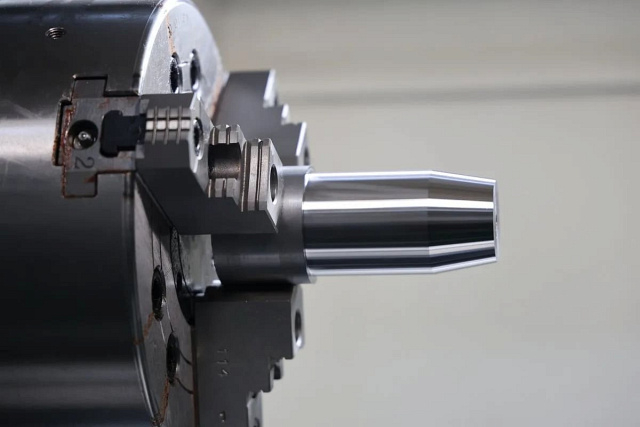

| 3-кулачковый гидравлический зажимной патрон На станке устанавливается токарный патрон диаметром 250 мм с гидравлическим приводом. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |

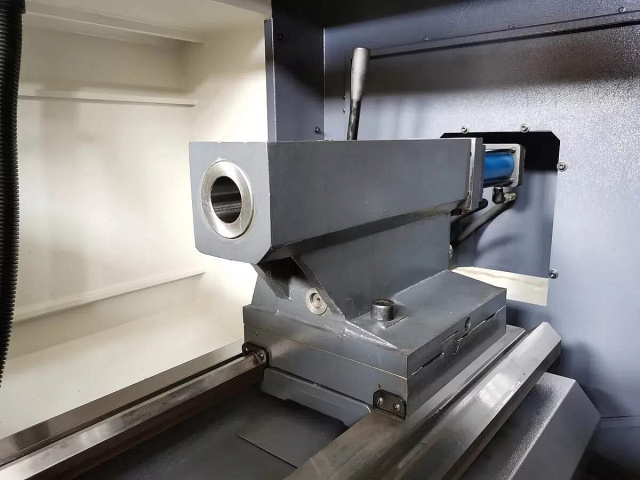

| Задняя бабка Станок поставляется с задней бабкой с гидравлическим приводом пиноли. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
| Автоматическая система смазки Обеспечивает бесперебойную своевременную смазку узлов станка. |
Технические характеристики 50/1000F
| Характеристика | Значение |
|---|---|
| Макс. диаметр обработки над станиной, мм | 500 |
| Макс. диаметр обработки над суппортом, мм | 290 |
| Макс. длина обработки, мм | 1000 |
| По оси X, мм | 290 |
| По оси Z, мм | 920 |
| Ускоренные перемещения по осям X / Z, м/мин | 6 / 12 |
| Диаметр отверстия шпинделя, мм | 82 |
| Диаметр патрона, мм | 250 |
| Исполнение патрона | гидравлика |
| Тип фланца шпинделя | А2-8 |
| Количество диапазонов вращения шпинделя | бесступенчато |
| Мощность главного привода, кВт | 11 / 15 |
| Макс. частота вращения шпинделя, об/мин | 2000 |
| Система ЧПУ | Fanuc |
| Станина | цельнолитая станина (чугун) |
| Приводной инструмент | нет |
| Ось Y | нет |
| Точность позиционирования по осям X / Z, мм | 0,031 / 0,032 |
| Повторяемость по осям X / Z, мм | 0,008 / 0,013 |
| Исполнение | ручная (гидравлическая пиноль - опция) |
| Конус пиноли задней бабки | MT5 |
| Выдвижение пиноли задней бабки, мм | 150 |
| Количество инструментов, шт. | 8 |
| Размер сечения державки резца, мм | 25 х 25 |
| Размер сечения державки расточного инструмента, мм | Ø 25 |
| Длина, мм | 3300 |
| Ширина, мм | 1600 |
| Высота, мм | 1700 |
| Вес, кг | 2400 |
