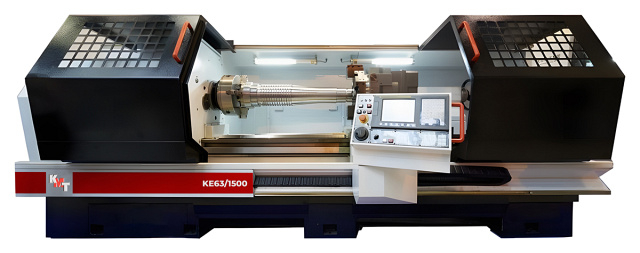

Токарный станок с ЧПУ KE63/1500 Fanuc
Артикул: 10050671ke63_1500_fanuc Код товара: 105706
Токарный станок с ЧПУ KE63/1500 предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование. Обрабатываемый материал: Токарный станок с ЧПУ KE63/1500 нашел широкое применение в машиностроительном производстве. В основном используется при мелко- или среднесерийном изготовлении деталей, в ремонтных мастерских, в основных цехах механической обработки. Использование системы ЧПУ позволяет изготавливать детали со сложной конфигурацией, значительно увеличивает серийность производства, повышает эффективности обработки и снижает влияние человеческого фактора.
Область применения KE63/1500 Fanuc
Токарный станок с ЧПУ KE63/1500 нашел широкое применение в машиностроительном производстве. В основном используется при мелко- или среднесерийном изготовлении деталей, в ремонтных мастерских, в основных цехах механической обработки. Тяжелая промышленность Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение
Схемы обработки KE63/1500 Fanuc
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности KE63/1500 Fanuc
 |
Станина Цельнолитая станина с дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать повышенные нагрузки. |
 |

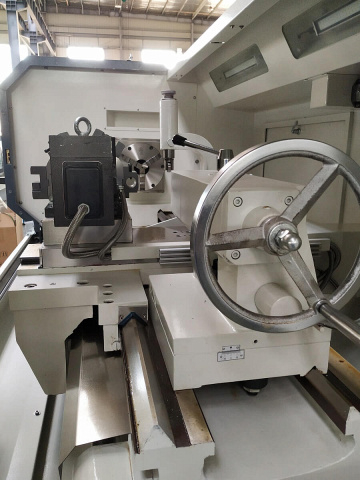

Ручная задняя бабка Приспособление для крепления заготовки (при обработки в центрах) и для крепления инструментов, таких как метчик, плашка при нарезании резьбы, сверл или сверлильного патрона при сверлении отверстий. |
 |

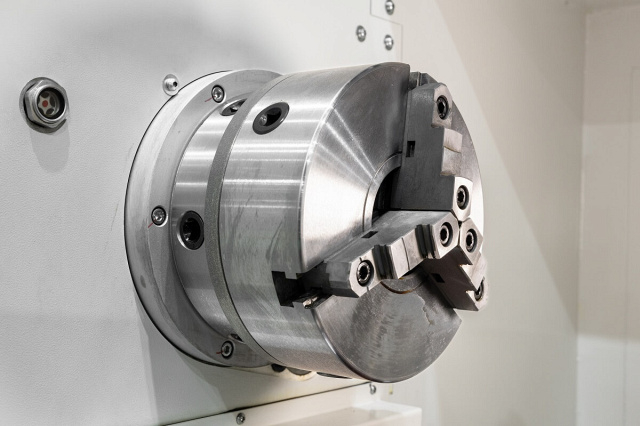

Механический 3-х кулачковый патрон Патрон применяется для зажатия заготовки в процессе обработки, в зависимости от модели станка 3-х кулачковый патрон поставляется диаметром 160 мм, 200 мм, 250 мм, 320 мм, 400 мм. |
| Качество обработки Проверка станков серии CKE перед отгрузкой посредством приборов Renishaw. |
|
 |

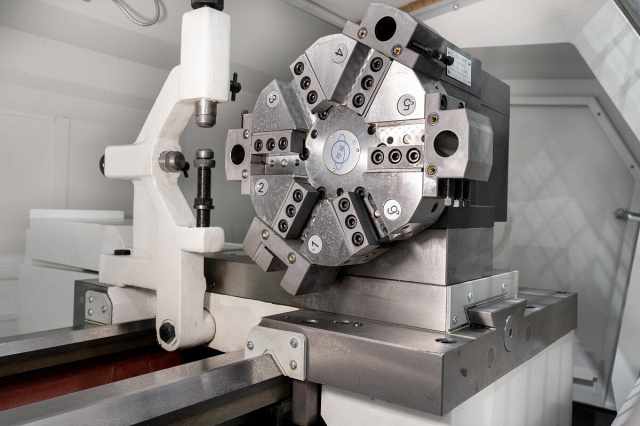

Инструментальная система 6-ти позиционная револьверная головка |
 |

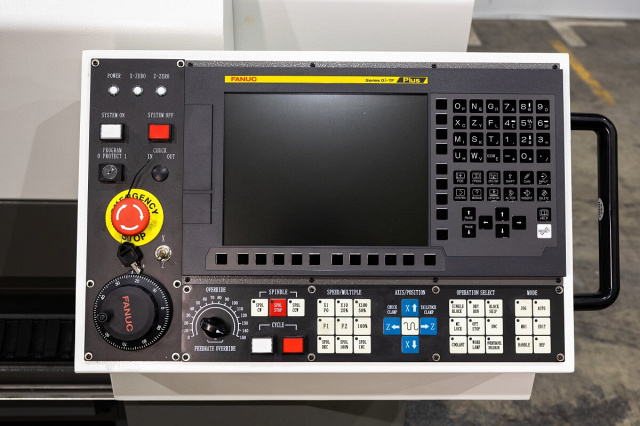

Система ЧПУ FANUC Oi - Mate TD |
 |

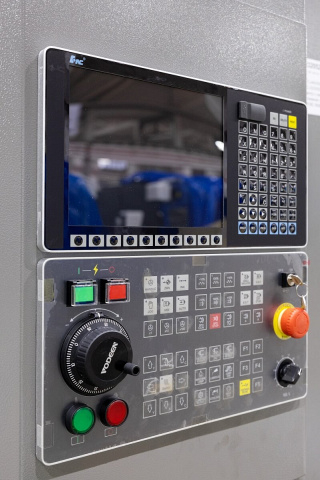

Система ЧПУ H-CNC 808Di |
Технические характеристики KE63/1500 Fanuc
| Характеристика | Значение |
|---|---|
| Макс. диаметр обработки над станиной, мм | 630 |
| Макс. диаметр обработки над суппортом, мм | 320 |
| Макс. длина обработки, мм | 1500 |
| По оси X, мм | 320 |
| По оси Z, мм | 1140 |
| Ускоренные перемещения по осям X / Z, м/мин | 4 / 8 |
| Ширина направляющих, мм | 550 |
| Конус | 1:20 |
| Диаметр отверстия шпинделя, мм | 100 |
| Диаметр патрона, мм | 315 |
| Исполнение патрона | механика |
| Тип фланца шпинделя | C11 (ISO 702/III) |
| Количество диапазонов вращения шпинделя | 4 |
| Мощность главного привода, кВт | 15 |
| Макс. частота вращения шпинделя, об/мин | 1000 |
| Система ЧПУ | Fanuc |
| Станина | цельнолитая станина (чугун) |
| Приводной инструмент | нет |
| Ось Y | нет |
| Точность позиционирования по осям X / Z, мм | 0,03 / 0,05 |
| Повторяемость по осям X / Z, мм | 0,012 / 0,025 |
| Исполнение | ручная |
| Конус пиноли задней бабки | MT6 |
| Выдвижение пиноли задней бабки, мм | 240 |
| Диаметр пиноли задней бабки, мм | 100 |
| Количество инструментов, шт. | 6 |
| Размер сечения державки резца, мм | 32 х 25 |
| Длина, мм | 4016 |
| Ширина, мм | 2000 |
| Высота, мм | 1800 |
| Вес, кг | 5100 |
