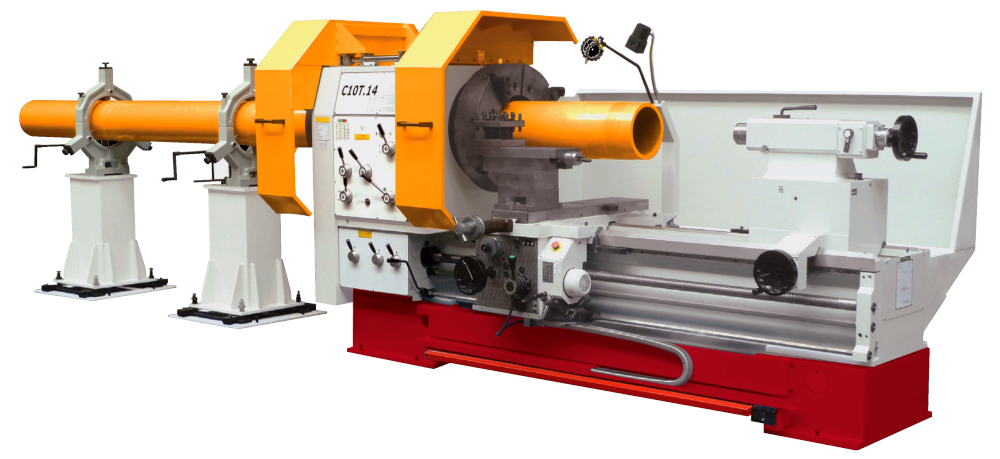

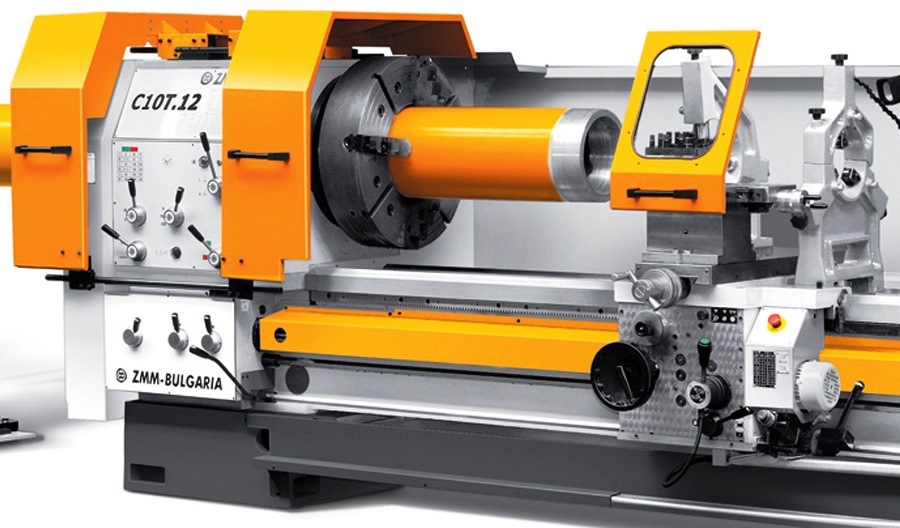

Универсальный токарно-винторезный станок Zmm Bulgaria Sliven C10TS.10
Артикул: zmmC10TS.10/1500 15kW Код товара: 82883
Представляем универсальный токарно-винторезный станок Zmm Bulgaria Sliven C10TS.10 - надежное и многофункциональное оборудование, которое поможет вам справиться с самыми сложными задачами в области обработки металла.
Преимущества
- Высокая производительность и точность обработки
- Надежность и долговечность
- Простота в использовании и обслуживании
- Широкий диапазон настроек и возможностей
Особенности
- Мощный двигатель обеспечивает высокую скорость и эффективность работы
- Интегрированная система управления для точной настройки параметров
- Универсальность в применении для обработки различных материалов
Назначение
Токарно-винторезный станок Zmm Bulgaria Sliven C10TS.10 идеально подходит для выполнения широкого спектра работ, включая точение, фрезерование, сверление и растачивание деталей из металла.
Сферы применения
Это оборудование необходимо в производственных предприятиях, мастерских, автосервисах, а также в других отраслях промышленности, где требуется точная обработка металлических деталей.
Вся электрика станка C10T.10 изготовлена немецкой фирмой 'Шнайдер-электрик'. В шпиндельном узле, используются подшипники и схемы их установки ведущих фирм 'SKF' и 'FAG'. Все основные части станка C10T.10 изготовлены из высококачественной стали, что обеспечивает надежную работу станка и сохранение точности обработки в течение долгих лет.
Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Технические характеристики трубонарезного станка c10ts.10
| Наименование параметра, ед. измерения | значения |
| Высота центров, мм | 400 |
| Диаметр обработки над станиной, мм | 800 |
| Диаметр обработки над суппортом, мм | 560 |
| Диаметр обработки в выемке в станине, мм | 1000 |
| Ширина направляющих, мм | 560 |
| Расстояние между центрами, мм | 1500, 2000, 3000, 4000, 5000, 6000 |
| Шпиндель | |
| Передний конец din 55027, № | А 20 |
| Диаметр отверстия в шпинделе, мм | 260 |
| Внутренний конус шпинделя, метрич. | 318 |
| Подачи, | |
| Количество подач, шт | 76 |
| Диапазон продольных подач, мм/об. | 0,039 - 15 |
| Диапазон поперечных подач, мм/об. | 0,0195 - 7,5 |

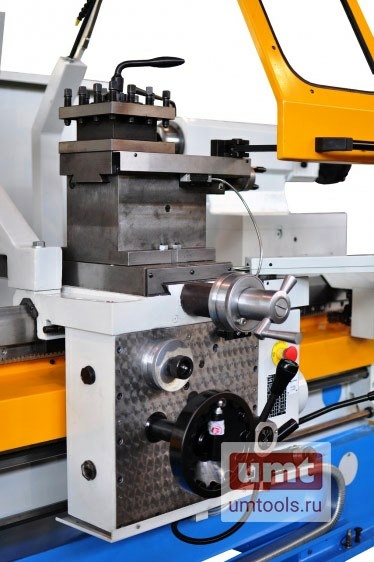

| Резцедержатель | |
| Размер резца, мм | 40 x 40 |
| Резьбы, | |
| Количество резьб, шт | 64 |
| Метрические, мм | 0,5-150 |
| Дюймовые, tpi | 60-1/5 |
| Модульные, м | 0,125-37,5 |
| Диаметральные, dp | 240-4/5 |

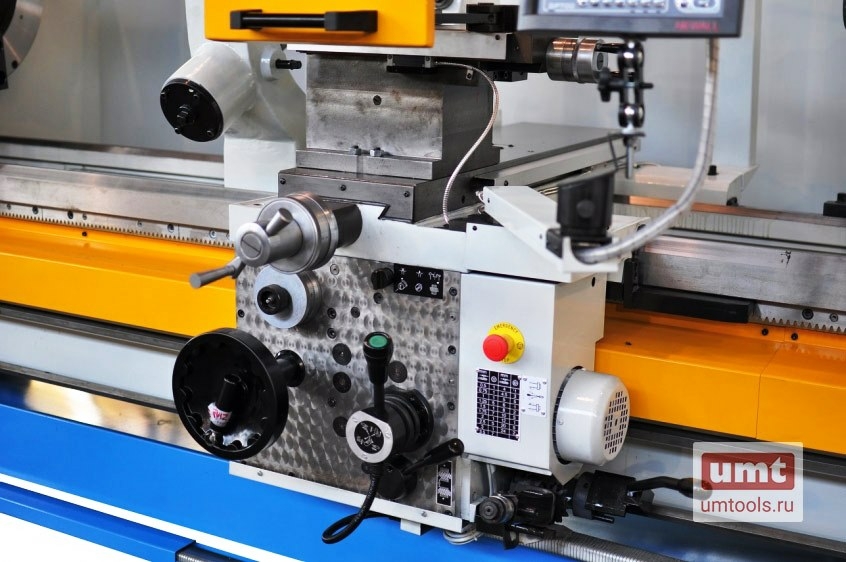

| Суппорт | |
| Ход поперечных салазок, мм | 405 |
| Ход верхних салазок, мм | 150 |

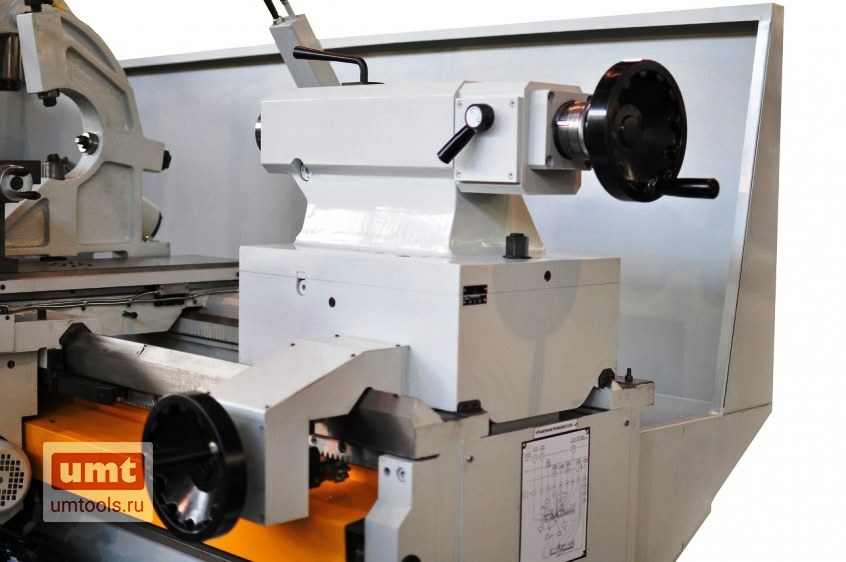

| Задняя бабка, | |
| Диаметр пиноли, мм | 105 |
| Конус задней бабки, км | 6 |
| Ход пиноли, мм | 225 |
| Привод | |
| Число скоростей главного привода, шт | 12 |
| Диапазон оборотов, об/мин | 8-400 (8-80,40-400) |
| Мощность двигателя, квт | 15 (18,5- опция) |
| Мощность двигателя быстрого хода, квт | 0,37 |
| Мощность насоса охлаждения, квт | 0,18 |
| Мощность двигателя насоса для смазки, квт | 0,12 |
| Вес для рмц 3000, кг | 5200 |
Стандартная комплектация трубонарезного станка c10ts.10 |
|
| Главный двигатель, квт | 11 |
| Электро-динамический тормоз, шт. | 1 |
| Отверстие шпинделя, mm | 260 |
| Передний конец шпинделя din 55026, № | А2.20 |
| Электрооборудование, шт. | 1 |
| Система подачи сож, шт. | 1 |
| Освещение, шт. | 1 |
| Быстрый ход, шт. | 1 |
| Выемка в станине (гап)1, шт. | 1 |
| Фланец для патрона, mm_шт. | 500_2 |
| Защитный щит по длине станка, шт. | 1 |
| Защитный экран токарного патрона, шт. | 1 |
| Защитный экран резцедержателя, шт. | 1 |
| Комплект ремней, шт. | 6 |
| Сменные шестерни (гитара), шт. | 1 |
| Выравнивающие болты и планки, к-т | 1 |
| Анкерные болты, к-т | 1 |
| 4-х позиционный резцедержатель, шт. | 1 |
| 1-поз. продольный ограничитель, шт. | 1 |
| Редуктор пиноли задней бабки, шт. | 1 |
| Часы резьбовые (лимб нарезки резьбы), шт. | 1 |
| Зип, шт. | 1 |
| Упаковка (на поддоне, укрыт полиэтиленовой пленкой), шт. | 1 |
| Инструкция, шт. | 1 |
| Механическое передвижение задней бабки, шт. | да |
| 3-х кулачковые патроны, тип 3295 самоцентрирующиеся, по обе стороны шпинделя, шт. | 500 мм |
| Конусная линейка, шт. | 1 |

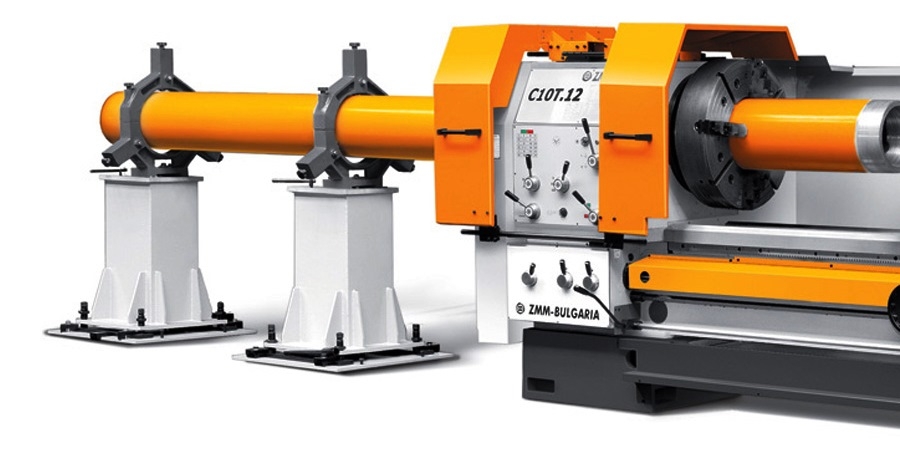

| Стойка с неподвижным люнетом (роликовые пиноли), шт. | 2 (60-260 мм) |
Дополнительная комплектация (опции):
- Подвижный люнет 20-200 мм
- Неподвижный люнет 20-200 мм
- Роликовая пиноль вместо обычной для опции 7,8 и 9
- Дополнительный комплект роликовых пинолей (3 шт.) для опции 7,8 и 9
- Неподвижный люнет 180-430 мм
- Роликовая пиноль вместо обычной для опции 10-13
- Дополнительный комплект роликовых пинолей (3 шт.) для опции 10-13
- Дополнительный неподвижный люнет 60-260 мм с роликовыми пинолями для стойки
- Конусная линейка
- Однопозиционный ограничитель длины
- Часы резьбовые (лимб нарезки резьбы)
- Вращающийся центр
- Ножной тормоз – 1500 мм
- Ножной тормоз – 2000 мм
- Ножной тормоз – 3000 мм
- Ножной тормоз – 4000 мм
- Ножной тормоз – 5000 мм
- Ножной тормоз – 6000 мм
- CAM-LOCK шпиндель
- Быстросменный резцедержатель 700/4/С
- Быстросменный резцедержатель TGA R350
- Главный двигатель 15 kW вместо 11 kW, для сети 380-480V,3фазы, 50/60 Hz
- Главный двигатель 15 kW вместо 11 kW, для сети 220V,3фазы, 50/60 Hz
- Комплект ключей
- Каталог запчастей
- Редуктор пиноли задней бабки
- Доп. комплект из двух 3-х кулачковых самоцентр. патронов 500мм (Bison, тип 3295) в комплекте с кулачками (универсальные и мягкие). Других данных в соотв. С пунктом 48 выше.
- Комплект твердых верхних кулачков для 3-х кулачкового самоцентр. Патрона. Диапазон захвата твердых кулачков: С10Т.10 – 120-500мм; С10Т.12 – 250-500мм.
- Два 4-х кулачковых несамоцентр. патронов 630мм с универсалных и твердых кулачков тип 4317 HD, Бизон, вместо два 4-х кулачковых несамоцентр. патронов пр-во ЗММ Сливен. Диапазон захвата патронов Бизон: С10Т.10 – 50-630 мм (внутреннее отв. 270 мм); С10Т.12 – 100-630 мм (внутреннее отв. 320 мм)
- Дополнительный комплект из 2-х 4-х кулачковых несамоцентр. патронов 630 мм с универсалных и твердых кулачков тип 4317 HD, Бизон. Других данных в соотв. с пунктом 51 выше.
- Дополнительный комплект из 2-х 4-х кулачковых несамоцентр. Патронов пр-во ЗММ Сливен
- Электроснабжение 220V, 3 фазы, 50/60Hz
- Электроснабжение 480V, 3 фазы, 50/60Hz
- Т-образные пазы на суппорте
- Устройство «Гидро-отскок»
На верхней части суппорта устанавливается гидравлический механизм автоматизации одного резьбонарезного прохода («гидро-отскок»), позволяющий автоматизировать операцию подвода/отвода резца при нарезании резьбы как в ручном режиме, так и в цикле обработки.
