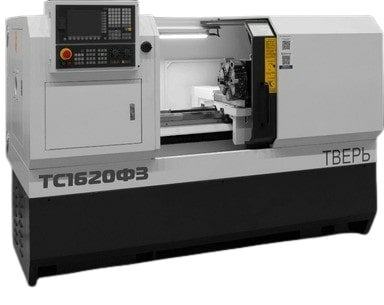

Токарный станок с ЧПУ ТС1620Ф3
Токарный станок ТС1620Ф3 предназначен для обработки тел вращения, например, нарезания различных видов резьб, сверления и растачивания центровых отверстий, прорезки канавок, снятия фасок, отрезки. Рабочие циклы происходят в автоматическом режиме. На этом станке возможно изготовление типовых деталей (до 90% всех деталей в любом производстве).
Монолитное широкое основание, тяжелая жесткая станина, усиленный шпиндельный узел и виброустойчивость повышают качество и точность обработки. Толщина снимаемой стружки 8 мм и выше. Материал заготовки – пруток сталь 45, материал режущего инструмента – быстрорежущая сталь. Степень шероховатости обработанной поверхности Rа 0.8.
Для удобства оператора каждая позиция револьверной головки имеет собственный подвод СОЖ. Это дает возможность направлять СОЖ в место обработки для каждого резца или сверла. C каждым станком поставляется 3 блока для крепления осевого инструмента.
Дополнительно может комплектоваться барфидером, что ещё больше повышает производительность и точность обработки.
Технические характеристики
| Максимальный диаметр заготовки над станиной, мм | 450 |
| Максимальный диаметр изделия типа диск заготовки над выемкой станины, мм | 400 |
| Максимальный диаметр заготовки, обрабатываемый над суппортом, мм | 210 |
| Максимальный диаметр прутка, мм | 53 (39 с гидро) |
| Рмц, мм | 750 |
| Максимальная масса заготовки, кг | 200 (с люнетом) |
| X, перемещение, мм | 235 |
| Рабочая подача, мм/мин | 0.01—4000 |
| X/z, диаметр/шаг швп, мм | 20/40 шаг 4/6 |
| X/z, мощность электродвигателя, квт | 1.3/1.88 |
| X/z, тип направляющих | Ласточкин хвост/Призматические |
| Точность позиционирования, мкм | ±5 |
| Повторяемость позиционирования, мкм | ±3 |
| Ширина между центрами направляющих осей x/z, мм | 245 |
| Диаметр 3-х кулачкового патрона, мм | 200 |
| Частота вращения шпинделя, об/мин. | I 10—325; II 130—1750 |
| Диаметр отверстия в шпинделе, мм | 53 |
| Торец шпинделя | С6 по ГОСТ 12593 |
| Конус шпинделя | Морзе 6 |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, н·м | 744/507 |
| Тип электродвигателя шпинделя | Асинхронный |
| Внутринний диаметр подшипника шпинделя, мм | 90 |
| Число инструментов, шт | 6 |
| Тип хвостовика | 25х25 |
| Время смены инструмента на 1 позицию/полная, сек | 3 |
| Перемещение задней бабки, мм | До патрона |
| Выдвижение пиноли, мм | 130 |
| Диаметр пиноли, мм | 60 |
| Конус пиноли | Морзе 4 |
| Максимальная потребляемая мощность станка, ква | 15 |
| Система чпу | GSK |
| Емкость бака сож, л | 38 |
| Емкость бака гидростанции, л | 60 (Опция) |
| Масса нетто, кг | 1800 |
| Масса брутто, кг | 1900 |
| Габаритные размеры (дхшхв), мм | 2220х1150х1750 |
| Состояние для транспортировки | Станок в собранном виде, приставное оборудование упаковано отдельно |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Базовая комплектация
- Система ЧПУ GSK
- Цельнолитое основание
- Сервоприводы по осям
- 3-х кулачковый стальной патрон 200 мм
- 6 поз. РГ 25х25, полив на каждую позицию
- Задняя бабка с механической пинолью
- Полностью закрытая зона резания
- Система подачи СОЖ в зону резания
- Комплект ключей и инструмента
- Клиновые башмаки
- Руководство оператора и документация по обслуживанию станка
Опции
- Гидравлическая станция и трехкулачковый гидравлический патрон с отверстием
Управление зажимом/разжимом кулачков патрона может производиться с помощью педалей или с панели ЧПУ с помощью М-кодов, что позволяет устанавливать заготовку быстрее
- Гидравлическая пиноль
- Люнет неподвижный
- Барфидер
Устройство автоматической подачи прутка, загрузчик для токарных станков
