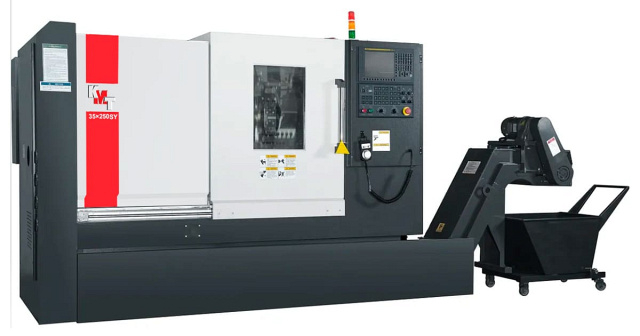

Токарный центр с наклонной станиной 35/210S
(голосов 0)
Артикул: 1010370135_210s Код товара: 105737
Под заказ
Токарные станки с наклонной станинойСерии 35предназначен для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли. Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью, высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
Область применения 35/210S
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью, высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
Конструктивные особенности 35/210S
 |
Кабинетное ограждение Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы - возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |
 |

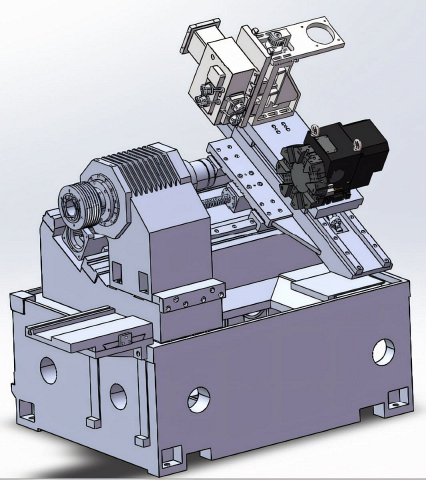

Наклонная монолитная станина из чугуна с углом наклона 30° Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку: Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
Телескопические защиты Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |
 |

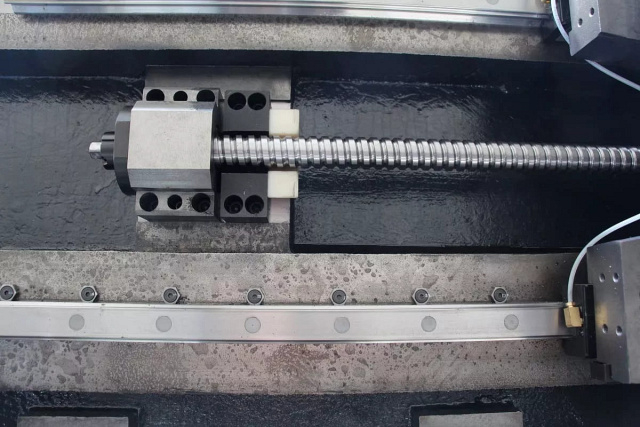

Линейные направляющие и шарико-винтовые передачи HIWIN (Тайвань) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы, сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка - суппорта с установленной револьверной головой. |
 |

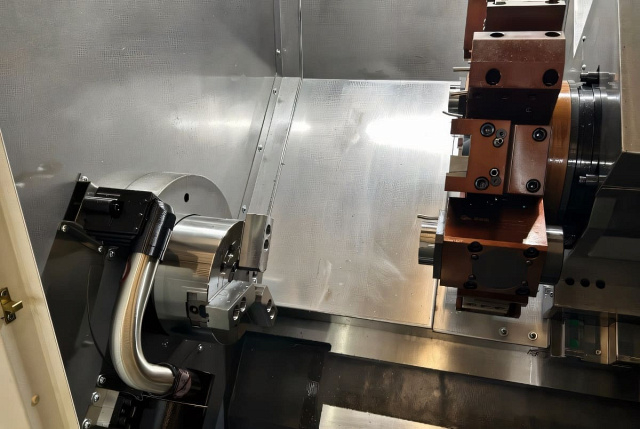

8-позиционная гидравлическая револьверная голова Максимальное количество устанавливаемых инструментов составляет – 8, что делает данную револьверную систему более функциональной в сравнении с 4- и 6-позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм. |
 |
Гидравлический патрон IVY 150 мм, Германия Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 - 0,08 мм. |
 |
Серводвигатель шпинделя мощностью 5.5 / 7.5 кВт |
 |

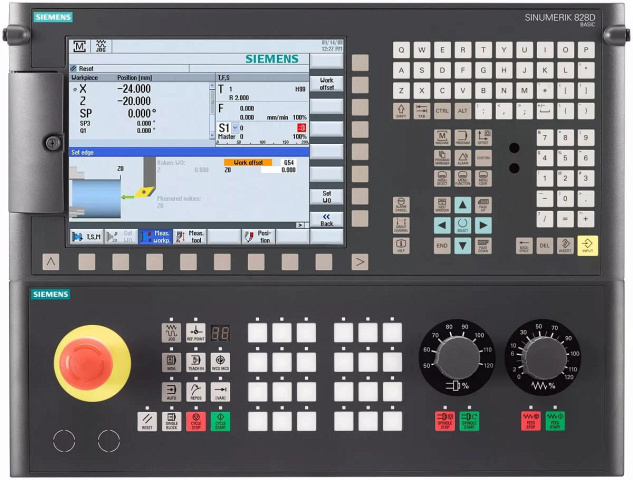

Систему ЧПУ Siemens Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии. Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ Siemens и в жестких условиях окружающей среды. |
 |

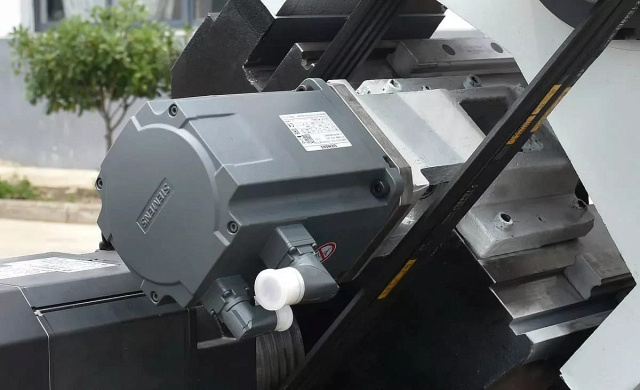

Приводная система Siemens Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
 |
Электрический шкаф с кондиционером и компонентами DELIXI Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). |
 |

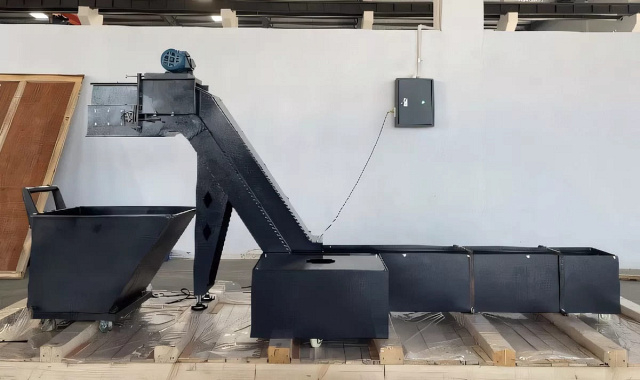

Автоматический транспортер для удаления стружки ленточного типа Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
 |
Подача СОЖ Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высокой мощностью - 300 кВт. Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономить на инструменте |
Комплектация 35/210S
Стандартная
Технические характеристики 35/210S
| Характеристика | Значение |
|---|---|
| Макс. диаметр вращения, мм | 360 |
| Макс. длина точения, мм | 210 |
| По оси X, мм | 380 |
| По оси Z, мм | 350 |
| По оси Y, мм | - |
| Частота вращения шпинделя, об/мин | 4000 |
| Диаметр отверстия шпинделя, мм | 42 |
| Размер патрона, дюйм | 6 |
| Ускоренная подача по оси X, м/мин | 24 |
| Ускоренная подача по оси Z, м/мин | 24 |
| Размер державки инструмента, мм | 20 x 20 |
| Размер державки расточного резца, мм | 25 |
| Точность позиционирования, мм | 0,022 |
| Повторяемость, мм | 0,006 |
| Двигатель привода главного шпинделя, кВт | 5,5 / 7,5 |
| Двигатель приводного инструмента, кВт | - |
| Крутящий момент приводного инструмента, Нм | - |
| Обороты приводного инструмента, об/мин | - |
| Количество инструментов, шт. | 8 |
| Система ЧПУ | Siemens |
| Угол наклона станины, град. | 30 |
| Тип направляющих | качения |
| Приводной инструмент | нет |
| Ось Y | нет |
| Длина, мм | 2500 |
| Ширина, мм | 2100 |
| Высота, мм | 2000 |
| Вес, кг | 1900 |
