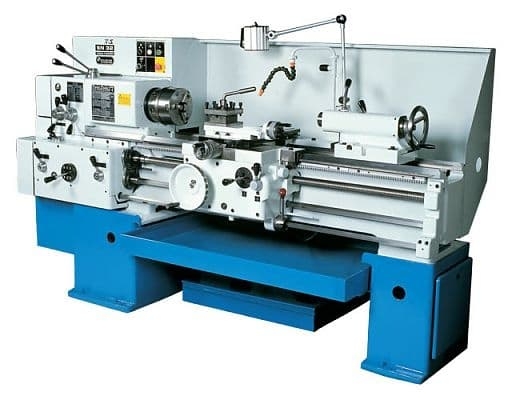

Универсальный токарный станок Trens SN 32/750

Универсальный токарный станок Trens SN 32/750

Особенности товара:

• Мощность: 7,5 кВт
• Диаметр обработки: 320 мм
• Длина обработки: 750 мм
• Высокая точность обработки
• Простое управление

Преимущества товара:

• Универсальность - подходит для широкого спектра материалов
• Надежность и долговечность
• Эффективное использование рабочего пространства
• Простая настройка и обслуживание
• Высокая производительность

Назначение товара:

Универсальный токарный станок Trens SN 32/750 предназначен для точной обработки деталей различных форм и размеров.

Сферы применения:

• Машиностроение
• Авиационная промышленность
• Автомобильное производство
• Электроника

Универсальный токарный станок Trens SN 32/750 предназначен для выполнения самых разнообразных токарных, резьбонарезных и сверлильных работ. Станок позволяет нарезать наружные и внутренние метрические, дюймовые, модульные и питчевые резьбы. Станок TRENS SN 32 производства Словакии. Мощность главного привода 4 кВт, диаметр отверстия в шпинделе 52 мм. Небольшие габариты станка и повышенный класс точности позволяют использовать эту модель как в условиях небольших мастерских, так и для выполнения ответственных работ. Аналоги: токарный станок 16Б16, 1А616.

Преимущества trens sn 32/750

• Небольшая занимаемая площадь
• Простота управления
• Простое обслуживание
• Напряжение питания по заказу
• Широкий дополнительных принадлежностей
• Безопасность в соответствии со стандартами СЕ
• Стабильность при обработке изделий
• Эргономичные элементы управления
• Привод шпинделя муфтой с тормозом - плавный пуск и торможение
• Закалённые направляющие скольжения - большой срок эксплуатации
• Небольшие эксплуатационные расходы

Закалённые направляющие станины

Станина токарного станка TRENS SN 32 представляет собой чугунный монолит. При изготовлении учтены многие параметры будущей машины. Геометрия станины обеспечивает необходимую жёсткость между шпинделем, инструментальной головкой и задней бабкой. Температурная стабилизация токарного станка дает высокую точность, как при продолжительных процессах, так и при режимах резания с большими подачами. Направляющие закалены до 400 HB на глубину 2-3 мм – высокое качество продукции прежде всего! Дополнительные принадлежности обеспечивают возможности для комплексной обработки валов и фланцевых деталей.

Шпиндель

Токарный станок TRENS SN 32 оснащён шпинделем с радиально-упорными подшипниками с предварительной нагрузкой. Узел обладает достаточной жесткостью для тяжелых режимов резания. Подшипники FAG наполняются высококачественной жировой смазкой NBU15 компании KL?BER и не требуют сервисных работ на протяжении всего срока службы. После обкатки система работает при более низкой температуре. Данная конфигурация обеспечивает высокую скорость обработки при режимах с большими подачами и дает возможность длительного времени эксплуатации токарного станка TRENS SN 32 без потери точности. Привод шпинделя с максимальной скоростью вращения 2500 об/мин обеспечивает электродвигатель с высоким моментом мощностью 4 кВт.

Инструментальная головка

Токарный станок TRENS SN 32 может быть укомплектован инструментальной головкой стандарта MULTIFIX. Эту систему высоко ценят операторы станка за быструю и точную замену инструмента, удобство в эксплуатации и высокую надежность. Такой тип крепления позволяет производить мелкие серии деталей при использовании большего числа инструментов – резцы заменяются вместе с оправкой. Система посадки обеспечивает точное позиционирование резца при смене инструмента. Головка MULTIFIX устанавливается по желанию заказчика. В базовом исполнении на станок установлена четырехпозиционная головка.

Управление

Конструкция органов управления токарного станка TRENS SN 32 обеспечивает удобство в эксплуатации машины. Высокое качество и надежность выполненных узлов призваны обеспечивать безопасность и бесперебойность работы оборудования. Конструкция кондукторных втулок токарного станка обеспечивает равномерную и точную подачу при нарезании резьбы. Защитные кожуха винта подачи установлены с двух сторон суппорта для повышения безопасности. За многие годы работы в машиностроении были учтены рекомендации и пожелания операторов – теперь управлять токарным станком TRENS SN 32 еще легче!

Электросистема

Токарный станок TRENS SN 32 обеспечивает высокую безопасность при эксплуатации машины благодаря системе защиты от перегрузок. Немецкие компоненты MOELLER обладают повышенной надежностью и увеличенным сроком эксплуатации. Конструкция электрощита токарного станка упрощает доступ к компонентам системы и сокращает время на обслуживание машины. Вводные электрокабели проложены таким образом, чтобы исключить обрыв или другие повреждения, а также облегчить доступ к устройству для отвода стружки.

Устройство цифровой индикации (УЦИ)

На токарный станок TRENS SN32 по заказу устанавливается блок цифровой индикации HEIDENHAIN ND780. Возможна установка двух- и трехосевой версии устройства. Цифровой индикатор прост в настройках, практически не требует обслуживания и обеспечивает следующие функции:

отображение текущего положения при работе и измерениях

• отображение расстояния, которое требуется пройти;
• несколько нулевых точек для различных деталей;
• быструю перенастройку на новую деталь;
• комфорт работы оператора.

Точность

• Диапазон диаметров 20 мм – 100 мм; класс точности IT7
• Диапазон диаметров 100 мм – 400 мм; класс точности IT6

Токарный станок Trens SN 32 соответствуют классу «П» - станки повышенной точности.

Технические характеристики универсального станка trens sn 32/750

Особенности trens sn 32/750

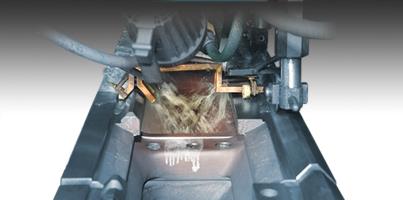

	Закаленная станина Станина станка представляет собой чугунный монолит. Жесткость между всеми узлами станка обеспечивается специально разработанной геометрией станины. Температурная стабилизация и закаленные до 400 HB направляющие обеспечивают высокоточную обработку на разных режимах резания.
	Шпиндель Шпиндель оснащен высокоточными радиально-упорными подшипниками с предварительной нагрузкой компании FAG, с гарантией на весь срок службы. Такая конфигурация обеспечивает высокое качество обработки при режимах с большими подачами и дает возможность длительного времени эксплуатации без потери точности.

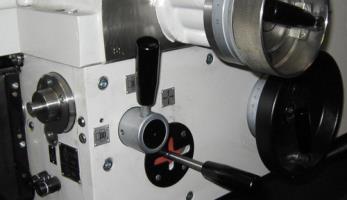

	Управление За многие годы выпуска станка он претерпел несколько доработок в результате чего была разработана продуманная конструкция органов управления для максимального удобства работы на станке. Простота в управлении обеспечивает безопасное использование оборудования, что является основой работы на любом предприятии.

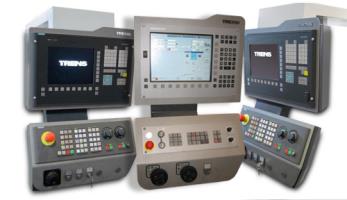

	Электросистема Высокая безопасность и долгий срок эксплуатации достигаются за счет использования немецких компонентов MOELLER в системе защиты от перегрузок. Конструкция электрощита и расположение вводных электрокабелей позволяют легко получить доступ ко всем компонентам системы, что значительно сокращает время, которое затрачивается на обслуживание оборудования.

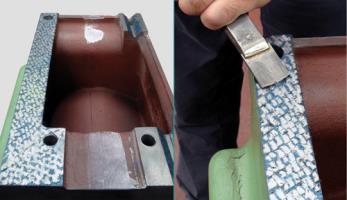

	Ручное шабрение Все важные элементы станка отшабрены вручную, для достижения высокой точности.
	Ось
	Вал
	Червячный вал
	Втулка

Комплектация trens sn 32/750

• Руководство по эксплуатации на токарный станок на русском языке 1 шт.,
• Электрооборудование напряжения 3х400 В,
• Поддон стружки,
• Насос СОЖ,
• Протокол соответствия CE 1 шт.
• Упаковочный лист с перечнем стандартного и дополнительного оборудования 1 шт.
• Центр МК5
• 4-х позиционная резцовая головка,
• Кожух патрона

• Ø обработки над супортом, мм 168
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци нет
• Макс. обороты 2500
• Масса, кг 1540
• Модель SN 32/750
• Производство Словакия
