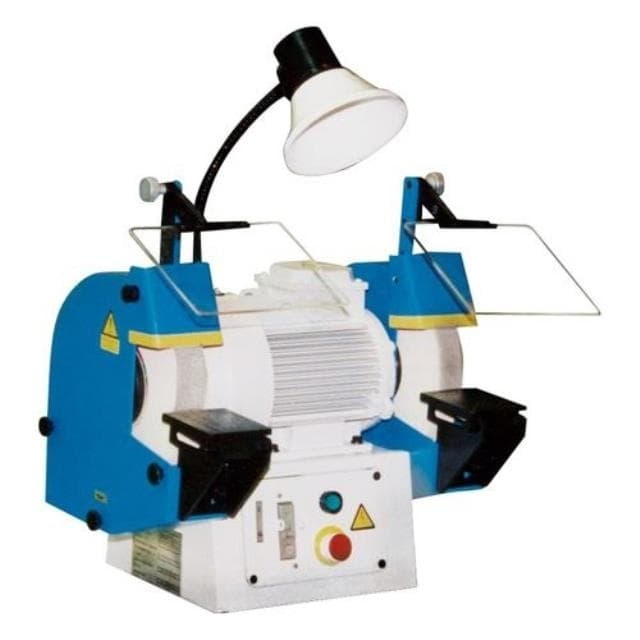

Точильно-шлифовальный станок ТШ-1.25

Преимущества точильно-шлифовального станка ТШ-1.25

• Высокая производительность
• Простота в использовании
• Надежная конструкция
• Высокое качество шлифовки и точения

Особенности станка

• Мощность: 1.25 кВт
• Диаметр шлифовального круга: 200 мм
• Регулировка скорости вращения
• Удобная система охлаждения

Назначение и сферы применения

Точильно-шлифовальный станок ТШ-1.25 предназначен для точения и шлифовки различных деталей и инструментов. Он идеально подходит для использования в металлообрабатывающих производствах, автосервисах, мастерских и других предприятиях, где требуется высококачественная обработка поверхностей.

Не упустите шанс улучшить качество вашей продукции с точильно-шлифовальным станком ТШ-1.25 от 'Невастанкомаш'!

Точильно-шлифовальный станок ТШ-1.25 предназначен для выполнения слесарных работ (снятия заусенцев, фасок и т.п.). При применении соответствующих приспособлений может быть использован для шлифовки деталей.

Описание точильно-шлифовального станкаТШ-1.25

Вариант изготовления станка с пылесосом 370.П16х04 в комплекте - исполнение ТШ-1.25 ( ТШ-1х25 ).

Станки ТШ1 могут использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.

Перед началом работы произвести правку кругов. Для смены круга на станке мод. ТШ-1 снять крышку кожуха, отвернуть фланец, снять круг. Новый круг установить в обратном порядке. При установке узких кругов на станок используются проставки Н=8 мм и Н=12мм.

• Для кругов Н=50 мм проставка не устанавливается;
• Для кругов Н=32...40 мм устанавливается проставка Н=8 мм;
• Для кругов Н=20 мм устанавливаются проставки Н=12 мм;
• Для кругов Н=10...16 мм устанавливаются обе проставки.

Для подключения пылеотсасывающего агрегата на станке имеется разъем крепления патрубка:

• на станке модели ТШ-1 разъемы расположены на задних стенках кожухов;
• на станке модели ТШ-2 разъем расположен на задней стенке тумбы.

Технические характеристики точильно-шлифовального станка ТШ-1.25

Модификации точильно-шлифовального станка ТШ-1

• ТШ-1 - универсальный точильный шлифовальный станок
• ТШ-1 исполнение 10 - универсальный точильный шлифовальный станок со светильником
• ТШ-1 исполнение 01 - универсальный точильный шлифовальный станок повышенной мощности

 Аналоги точильно-шлифовального станка ТШ-1

• ГС555 - Ø200 - производитель Гомельский завод станочных узлов
• ВЗ-879-01 - Ø200 - производитель Визас, ОАО г. Витебск
• Тч250 - Ø250 - производитель Кировский станкостроительный завод, ОАО, г. Киров

Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-1

1. Тумба - ТШ-1.20.0.000.0.00
2. Кронштейн - ТШ-1.50.1.000.0.00
3. Кожух левый - ТШ-1.10.0.000.0.00, Кожух правый ТШ-1.10.0.000.0.00-01
4. Крышка - ТШ-1.40.0.000.0.00
5. Подручник - ТШ-2.50.0.000.0.00
6. Подручник - ТШ-2.50.0.000.0.00
7. Кронштейн - ТШ-2.00.0.209.1.00
8. Кронштейн - ТШ-2.00.0.209.1.00
9. Коробка
10. Электрооборудование

• исполнение базовое - ТШ-2.80.0.000.0.00
• исполнение 10 - ТШ-2.80.0.000.0.00-01
• исполнение 01 - ТШ-1.80.0.000.0.00

Электрооборудование точильного станка ТШ-1

На станках установлены:

• электродвигатель М1, работающий в режиме трехфазного включения
• вводный автомат QF1
• пускатель электромагнитный КМ1
• кнопка пуск SB2
• кнопка стоп SB1

Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.

 Подключение станка ТШ-1 к электросети

• счетчик электроэнергии должен быть установлен не ниже, чем на 10А.
• снять панель управления, отсоединить вводной выключатель QF1 и подсоединить питающие провода сети к водным клеммам выключателя. Заземляющий провод питающей сети подсоединить к заземляющей клемме внутри ниши подставки (тумбы) станка (РЕ).
• Произвести пробный пуск электродвигателя кратковременным включением его в сеть без нагрузки.
• Проверить направление вращения кругов. При необходимости поменять фазировку электродвигателя.

Первоначальный пуск станка ТШ-1

Сечение питающих проводов должно быть не менее 1,0 мм² медных или 2,5 мм² алюминиевых.

Описание работы в режиме трехфазного включения

Включением вводного выключателя QF1 подается напряжение на станок. Нажатием кнопки SB2 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя.

Останов электродвигателя производится нажатием на кнопку SB1 «Стоп». При этом происходит отключение магнитного пускателя КМ1.

Защита электрооборудования от перегрузки производится электротепловым реле FP1.

Сведения о расцветке проводов:

• черный цвет провода — силовые цепи
• красный цвет провода — цепи управления
• зелено-желтый цвет провода — цепи защиты

Условия эксплуатации ТШ 1 (Климатическое исполнение)

 Комплект поставки

• Станок в сборе ТШ-1.25;

• Шлифовальные круги (250х40х76 2шт., установлены на станке);
• Светильник местного освещения;
• Защитные экраны (2 шт., установлены на станке);
• Пылесос 370.П16х04
• Техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку;
• Упаковка.

• Ø шлифовального круга, мм 250
• Длина стола, мм 265
• Макс. обороты 1430
• Напряжение, В 380
• Мощность, кВт 2.2
• Масса, кг 151
• Модель ТШ-1.25
• Производство Беларусь
