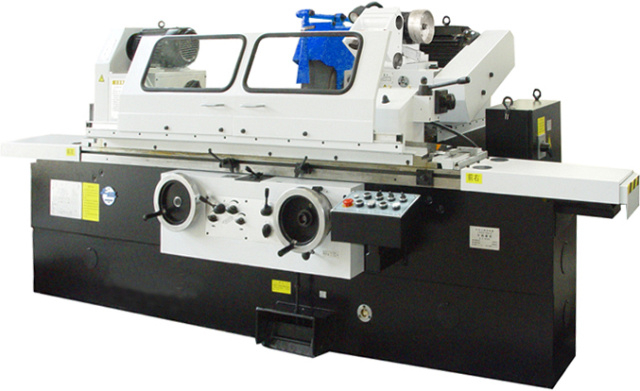

Универсальный круглошлифовальный станок UNIVEQ UGU 40100H

Станки предназначены для круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей. Наиболее подходят для мелкосерийного производства, инструментального производства или ремонтных сервисных центров. Варианты управления: Станки данной серии применяются на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения. Помимо этого, станки найдут широкое применение для инструментальных производств и предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервис-центры по изготовлению и обслуживанию инструмента и др.). Точность обработки соответствует европейским стандартам для круглошлифовальных станков.

Область применения UNIVEQ UGU 40100H

Станки данной серии применяются на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения. Помимо этого, станки найдут широкое применение для инструментальных производств и предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервис-центры по изготовлению и обслуживанию инструмента и др.). Инструментальное производство

Схемы обработки UNIVEQ UGU 40100H

Конструктивные особенности UNIVEQ UGU 40100H

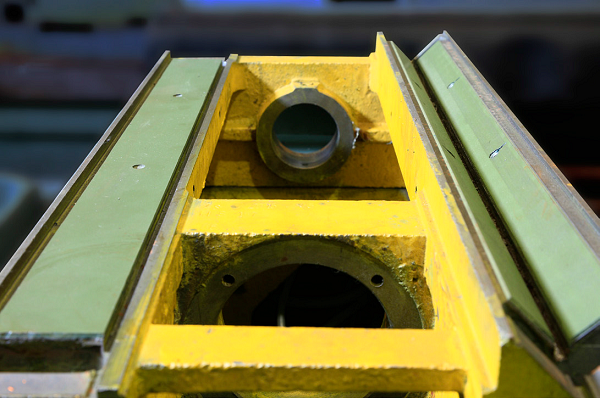

	Чугунная массивная литая станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка. Благодаря высокой массе станка не требуется специальный фундамент для его установки. Масса станка в зависимости от модели от 4 до 7 тонн.
	Рабочий стол и шлифовальный узел Перемещаются по направляющим за счет масляной «подушки», предотвращающей контакт металла с металлом. Поверхность направляющих покрыта специальным износостойким полимерным материалом, который не только снижает износ, но и обеспечивает плавность перемещения стола на низких скоростях подачи. Стол может поворачиваться на небольшой угол по часовой стрелке и против часовой стрелки, за счет чего появляется возможность шлифования длинных конусных деталей. При перемещении в крайние положения стол всегда находится на станине для исключения перекосов детали.

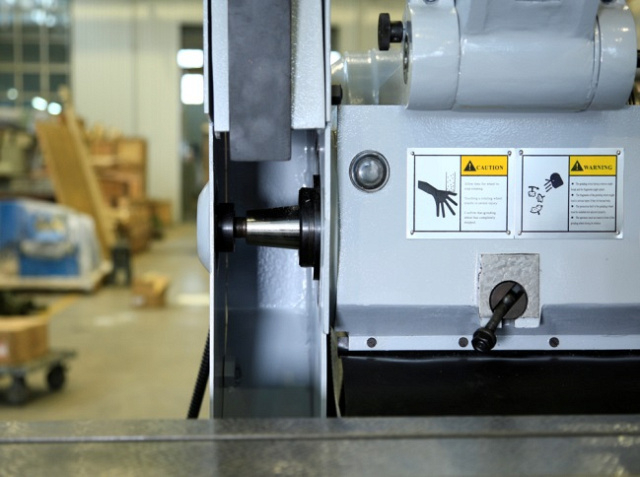

	Передняя бабка Имеет несколько частот вращения и регулируется посредством перекидывания ремня. Опционально станок можно оснастить инвертером для возможности плавной регулировки частоты вращения бабки. Шпиндель бабки установлен на высокоточных подшипниках. Бабка имеет возможность поворота на угол до 90° против часовой стрелки и до 30° по часовой стрелке. Сальник и защитное ограждение предотвращают попадание охлаждающей жидкости и грязи внутрь бабки.
	Шпиндель шлифовального круга Установлен на масляных подшипниках скольжения с обеспечением подачи масла под давлением. За счет чего на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя. При производстве шпинделя используется хром-молибденовый сплав марки 30CrMOALA, упрочненный до твердости HRC60.

Комплектация UNIVEQ UGU 40100H

Стандартная

	Поводки для наружного шлифования

Дополнительная

Технические характеристики UNIVEQ UGU 40100H
