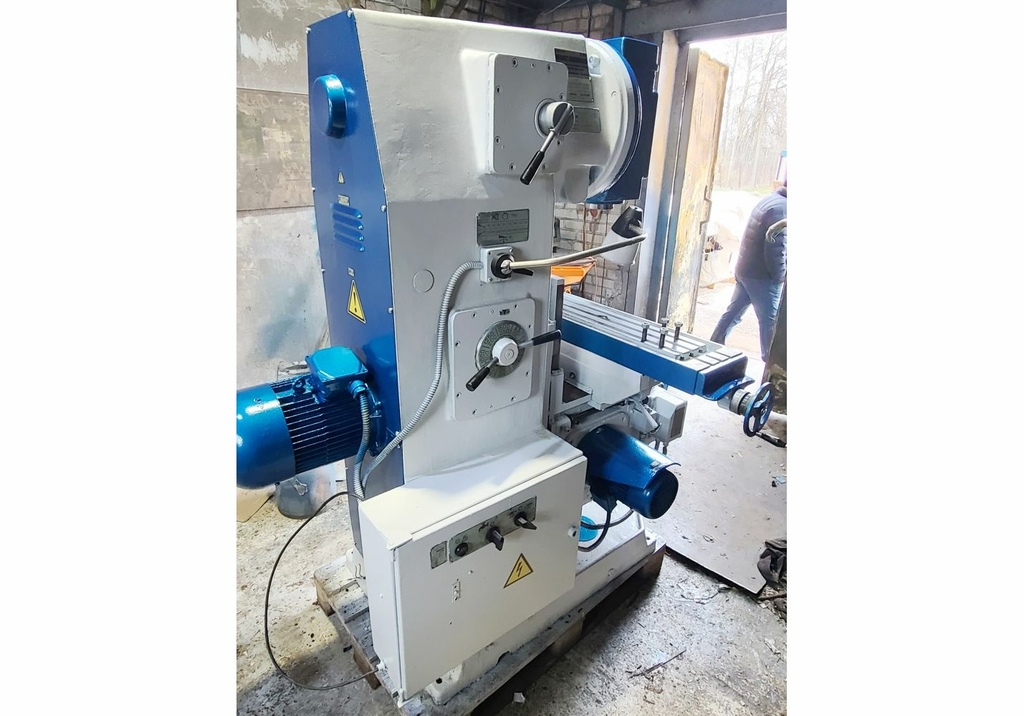

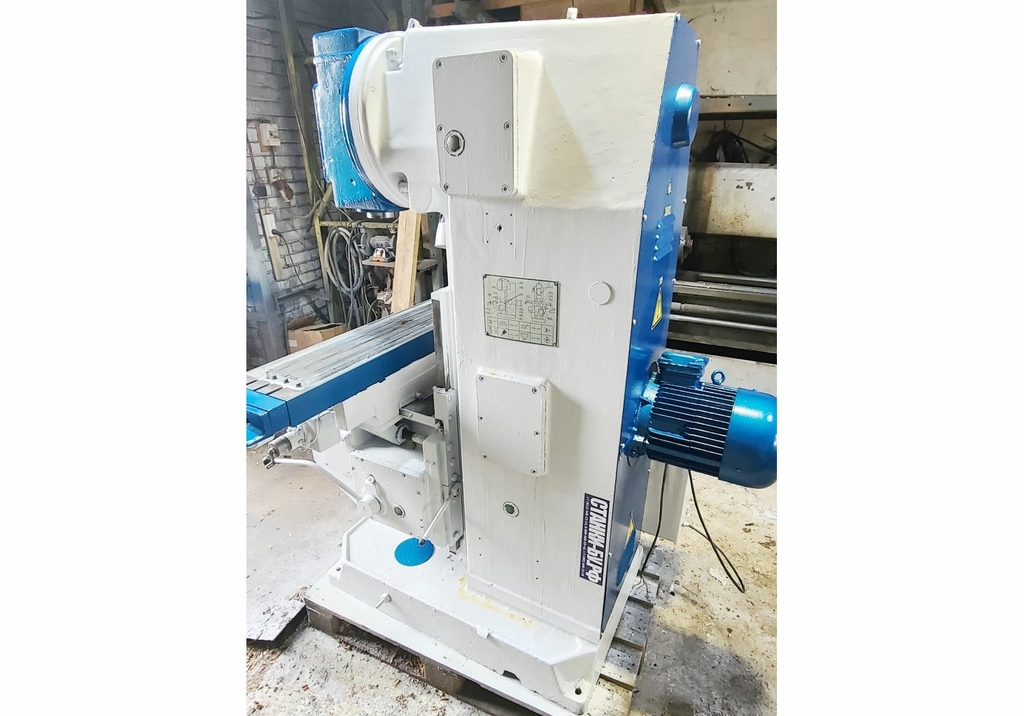

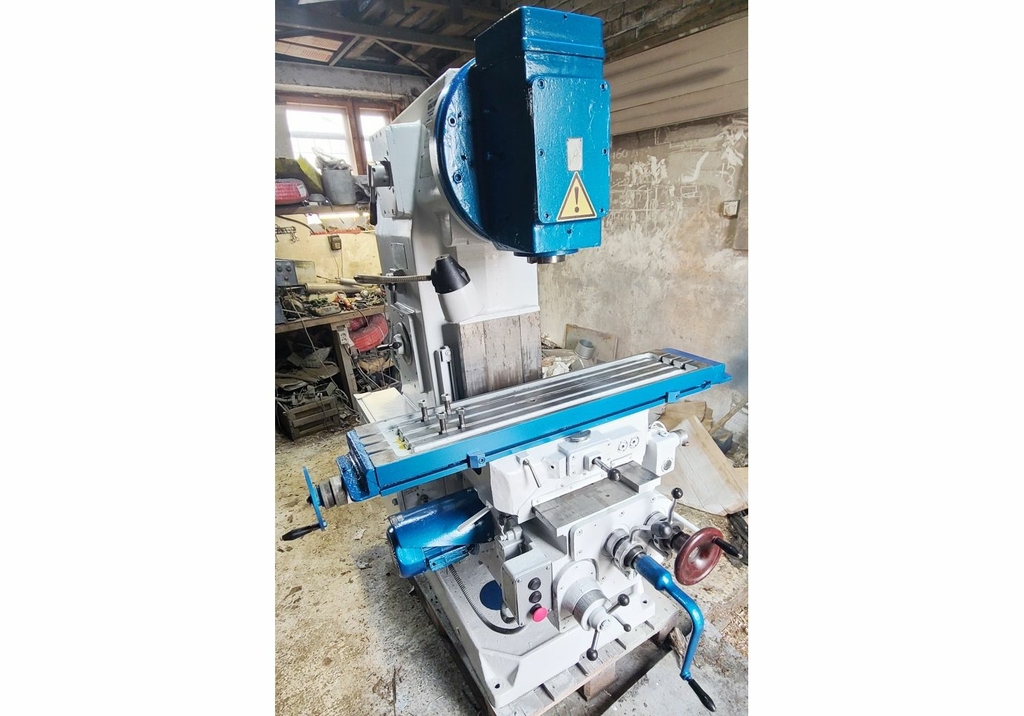

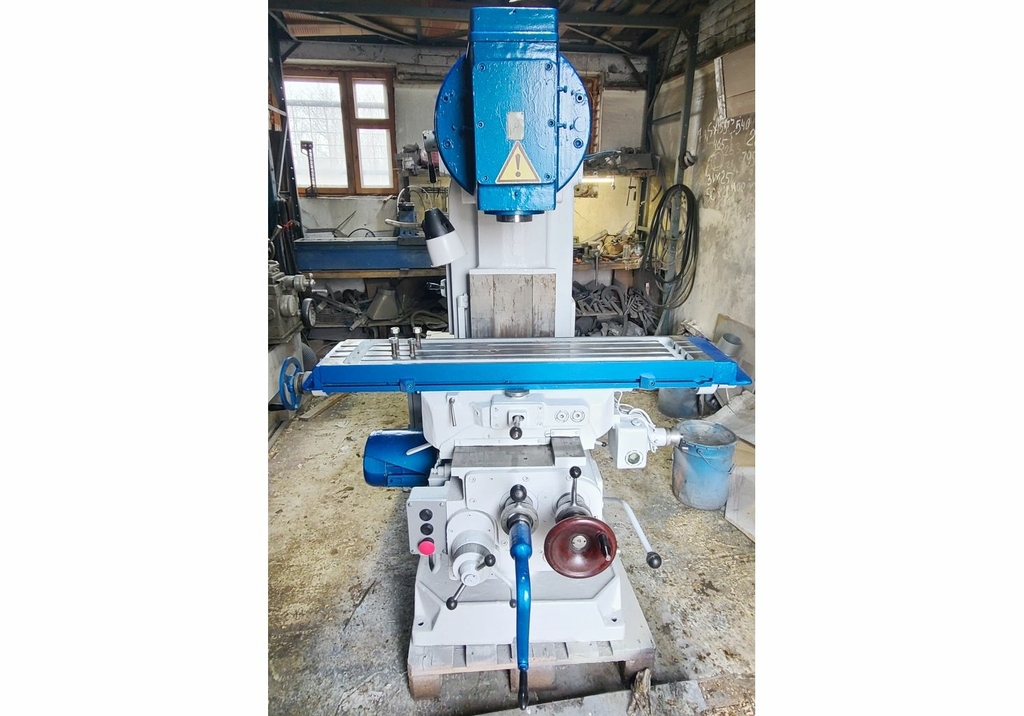

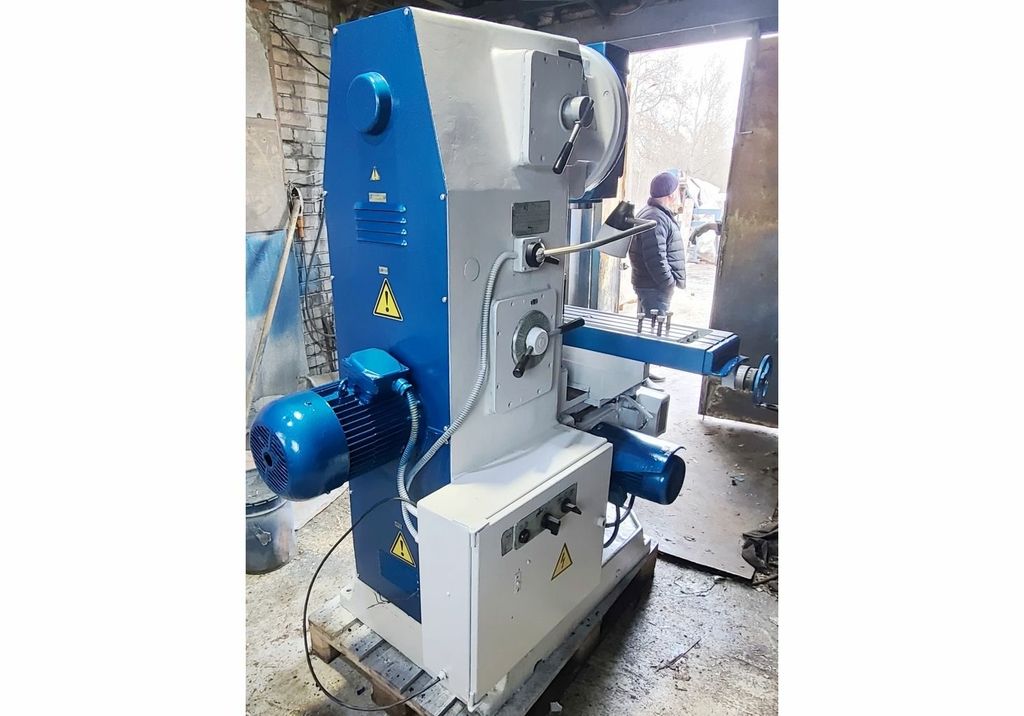

Вертикальный фрезерный станок 6К11 б/у
Универсальный консольно-фрезерный станок 6К11 предназначен для обработки различных изделий из стали, чугуна, цветных металлов и пластмасс цилиндрическими, торцовыми, дисковыми, угловыми и специальными фрезами.
Широкий диапазон скоростей шпинделя и подач стола обеспечивает возможность обработки изделий на оптимальных режимах резания.
Устройство 6К11 отлично подходит для следующих работ:
- Фрезерование плоских и фасонных поверхностей
- Сверление
- Расточка отверстий
- Зенкерование
Принцип работы и особенности конструкции станка 6К11
Класс точности станка Н. Шероховатость обработанной поверхности V4—V5.
Для вращения шпинделя и механических подач стола предусмотрены приводы от отдельных электродвигателей. Стол станка может совершать быстрые перемещения в трех направлениях.
Ручной и механический приводы сблокированы. Выключение механических перемещений стола может осуществляться упорами и вручную. Для торможения шпинделя применяется электромагнитная муфта.
Повышенная мощность электродвигателей и жесткость станка обеспечивают обработку изделий. на скоростных режимах резания твердосплавным инструментом.
Станок 6К11 может применяться в единичном мелкосерийном и серийном производстве.
Основные характерные особенности вертикального консольно-фрезерного станка 6К11 следующие:
- Наличие электромеханической головки зажима инструмента
- Наличие автоматической смазки узлов
- Удобное расположение всех элементов управления, что позволяет ускорить процессы работы
Технические характеристики станка 6К11
|
Наименование параметра |
6К11 |
|
Класс точности по ГОСТ 8-71 и ГОСТ 8-82 |
Н |
|
Рабочий стол |
|
|
Размеры рабочей поверхности стола (длина х ширина), мм |
250 х 1000 |
|
Максимальная нагрузка на стол (по центру), кг |
|
|
Число Т-образных пазов Размеры Т-образных пазов |
3 |
|
Наибольшее перемещение стола продольное (ось X), мм |
710 |
|
Наибольшее перемещение стола поперечное (ось Y), мм |
250 |
|
Наибольшее перемещение стола вертикальное (ось Z), мм |
400 |
|
Наименьшее и наибольшее расстояние от торца шпинделя до стола |
|
|
Расстояние от оси вертикального шпинделя до направляющих стойки, мм |
|
|
Наибольший угол поворота стола, град |
нет |
|
Перемещение стола на одно деление лимба (продольное, поперечное), мм |
|
|
Перемещение стола на одно деление лимба (вертикальное), мм |
|
|
Перемещение стола на один оборот лимба продольное и поперечное, мм |
|
|
Перемещение стола на один оборот лимба вертикальное, мм |
|
|
Шпиндель |
|
|
Ход гильзы шпинделя, мм |
75 |
|
Частота вращения шпинделя, об/мин (число ступеней) |
16..1600 (21) |
|
Количество скоростей шпинделя |
21 |
|
Эскиз конца шпинделя по ГОСТ 836-72 |
|
|
Конус шпинделя |
ISO 50 |
|
Угол поворота шпинделльной головки, град |
±90° |
|
Механика станка |
|
|
Быстрый ход стола продольный/ поперечный, мм/мин |
2900/ 2300 |
|
Быстрый ход стола вертикальный, мм/мин |
765 |
|
Число ступеней рабочих подач стола |
16 |
|
Пределы рабочих подач. Продольных/ поперечных, мм/мин (число ступеней) |
31..1020 (16) |
|
Пределы рабочих подач поперечных, мм/мин (число ступеней) |
27..790 (16) |
|
Пределы рабочих подач. Вертикальных, мм/мин |
9..264 |
|
Выключающие упоры подачи (продольной, поперечной, вертикальной) |
есть |
|
Блокировка ручной и механической подачи (продольной) |
|
|
Блокировка ручной и механической подачи (поперечной, вертикальной) |
есть |
|
Торможение шпинделя (муфта) |
есть |
|
Предохранение от перегрузки (шариковая пара) |
есть |
|
Привод. Электрооборудование |
|
|
Электродвигатель привода главного движения, кВт (об/мин) |
5,5 |
|
Электродвигатель привода подач, кВт (об/мин) |
1,5 |
|
Электронасос охлаждающей жидкости Тип |
|
|
Электронасос охлаждающей жидкости, кВт |
|
|
Производительность насоса СОЖ, л/мин |
|
|
Габарит и масса станка |
|
|
Габариты станка (длина ширина высота), мм |
2135 х 1725х 2290 |
|
Масса станка, кг |
2350 |
