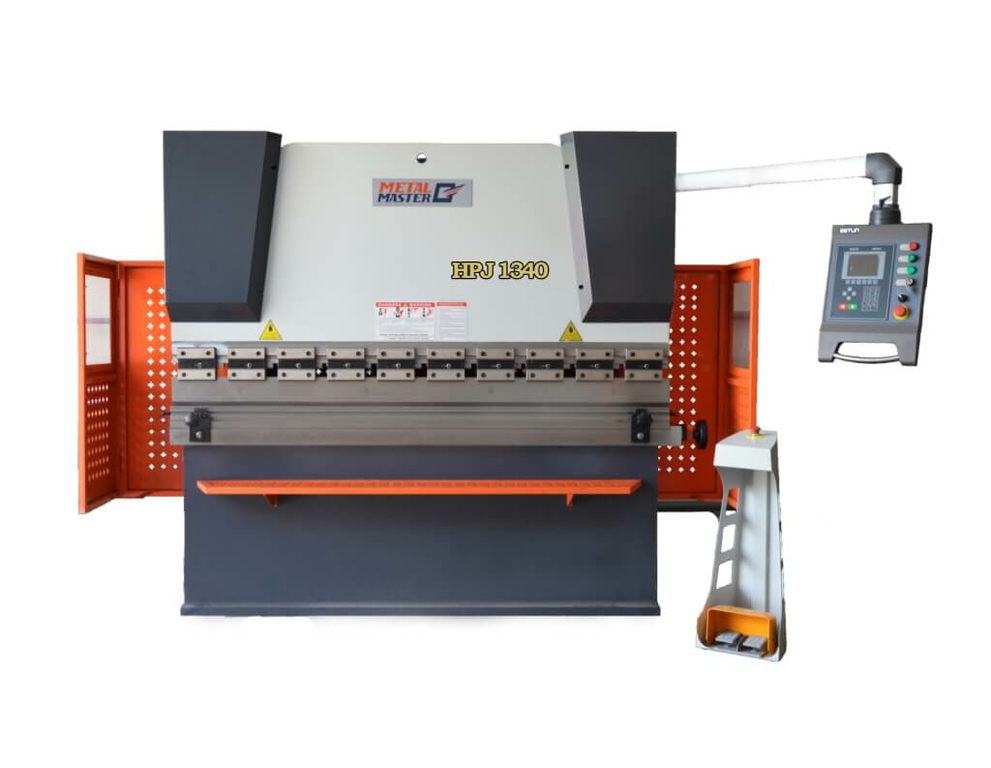

Вертикальный листогибочный пресс Metal Master серии HPJ 1340 с ЧПУ E22

Вертикальный листогибочный пресс Metal Master серии HPJ 1340 с ЧПУ E22 — это современное оборудование для высокоточной гибки металлических листов. Этот пресс отличается продвинутой системой управления с ЧПУ E22, что позволяет осуществлять гибку с высокой точностью и минимизацией ошибок. Оборудование предназначено для различных отраслей, требующих гибки металлических заготовок с идеальными геометрическими параметрами.

Назначение

Вертикальный листогибочный пресс Metal Master HPJ 1340 с ЧПУ E22 используется для гибки металлических листов различных толщин и материалов. Его основное назначение — создание деталей и конструкций с высоким качеством гибки. Пресс идеально подходит для работы с металлами, такими как сталь, алюминий и другие легированные материалы, что расширяет сферу его применения.

Преимущества

• ЧПУ E22: Система с числовым программным управлением обеспечивает высокую точность и простоту в использовании, улучшая общую производительность.
• Высокая производительность: Оборудование демонстрирует отличную скорость работы без потери качества, что способствует ускорению производства.
• Удобство в эксплуатации: Простое и интуитивно понятное управление через интерфейс ЧПУ позволяет оператору легко настроить оборудование для любых задач.
• Прочность и надежность: Пресс изготовлен из высококачественных материалов, что обеспечивает долгосрочную эксплуатацию даже при высоких нагрузках.
• Минимизация ошибок: Система ЧПУ позволяет минимизировать возможные ошибки, что повышает точность гибки и качество продукции.

Особенности

• Многофункциональность: Пресс может работать с различными типами металлических листов и профилей, что делает его универсальным инструментом для гибки металла.
• Точная настройка: Возможность точной регулировки угла гибки и других параметров позволяет производить продукцию с требуемыми характеристиками.
• Гибкость: Пресс способен работать с большими листами и заготовками, что делает его идеальным

  Вертикальный листогибочный пресс Metal Master серии HPJ 1340 с ЧПУ E22 Основные технические характеристики

  Глубина зева, мм	200
  Вес нетто/брутто, кг	2100/2200
  Мощность двигателя, кВт	4
  Усилие, тонн	40
  Длина рабочего стола, мм	1300
  Расстояние между колоннами, мм	900
  Ход пуансона	90
  Расстояние между столом и траверсой, мм	300
  Габариты, ДхШхВ, мм	1700x1500 x1900
  Скорость рабочая/ обратного хода, мм/с	12/60

  Особенности

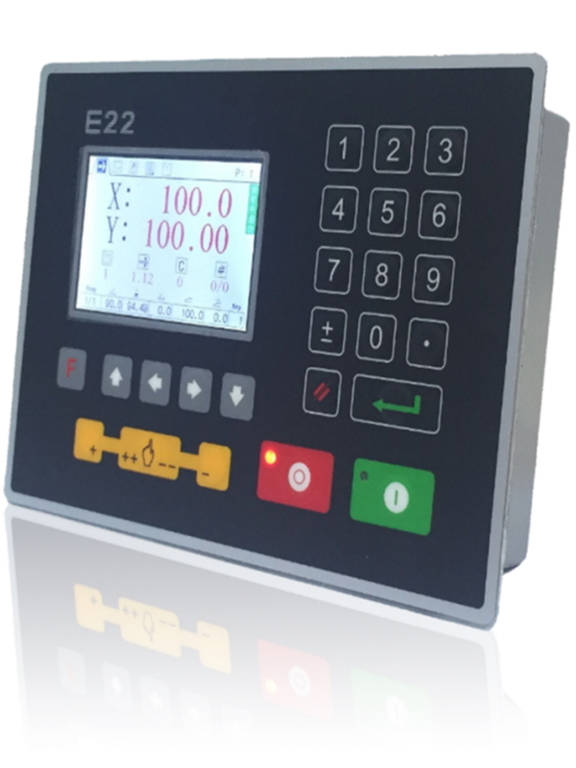

  	Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям. Система ЧПУ E22 имеет: Программирование угла гиба в градусах; Управление осями с точностью 0,1 мм; Библиотека инструментальной оснастки; Память 30 программ: в каждой программе до 15 рабочих шагов; Возможность корректировки угла гибки; Работа в метрической и дюймовой системах. Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

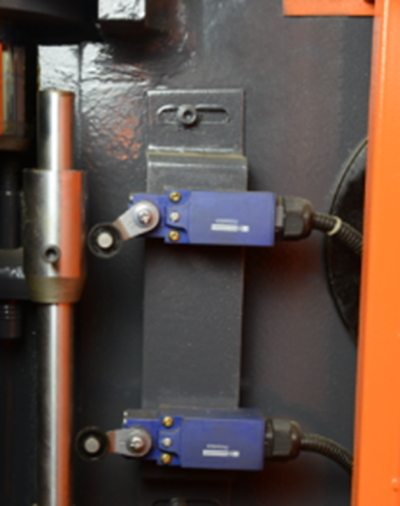

  	Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

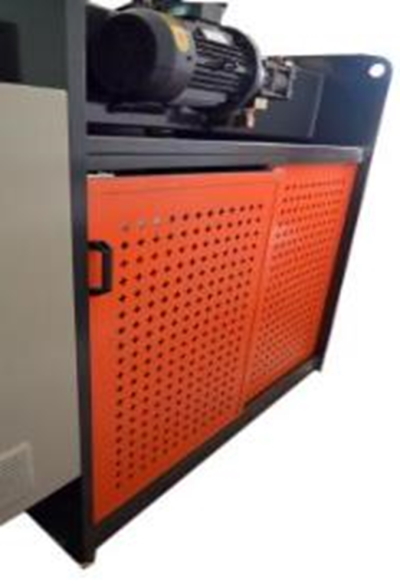

  	Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

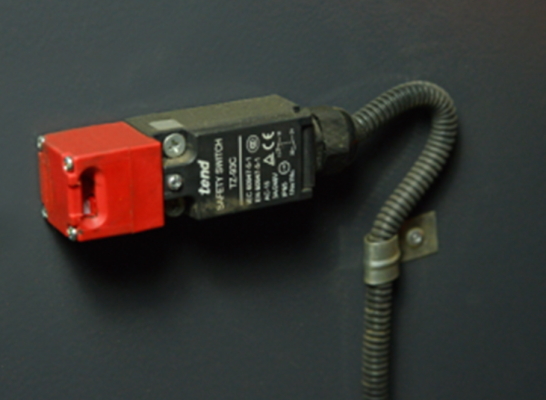

  	Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.

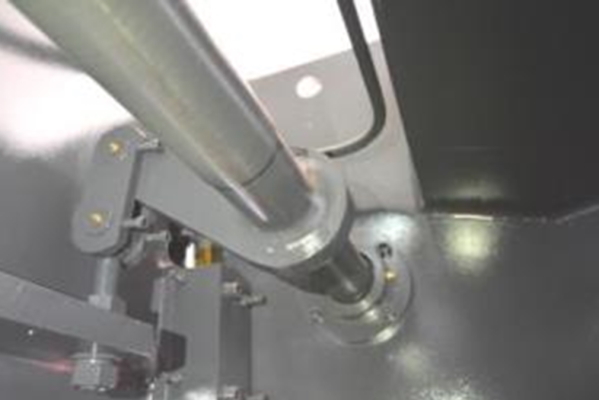

  	Синхронизация работы цилиндров через торсионный вал.

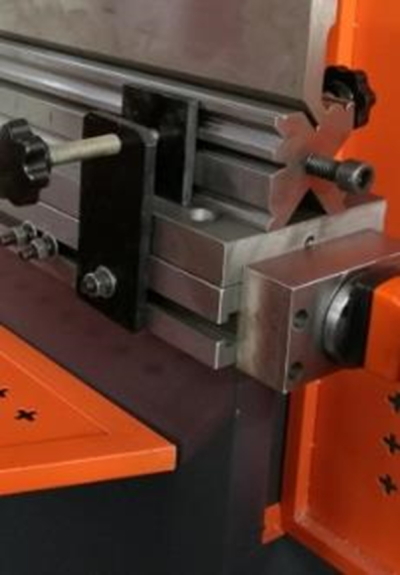

  	T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

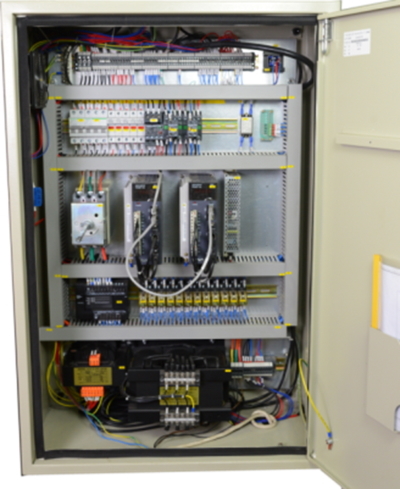

  	Электро-шкаф Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

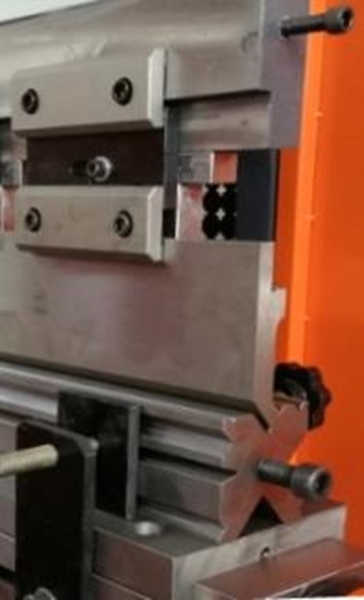

  	Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

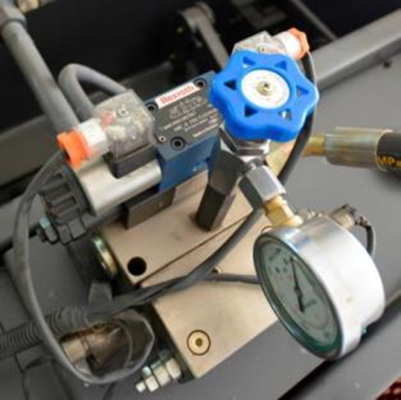

  	Гидравлическая система Bosch-Rexroth (Германия) Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка. Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью. Станок оснащен двухосевым ЧПУ Estun E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи. Непосредственное управление приводами по осям производится частотным преобразователем.

• Модель HPJ 1340 с ЧПУ E22
