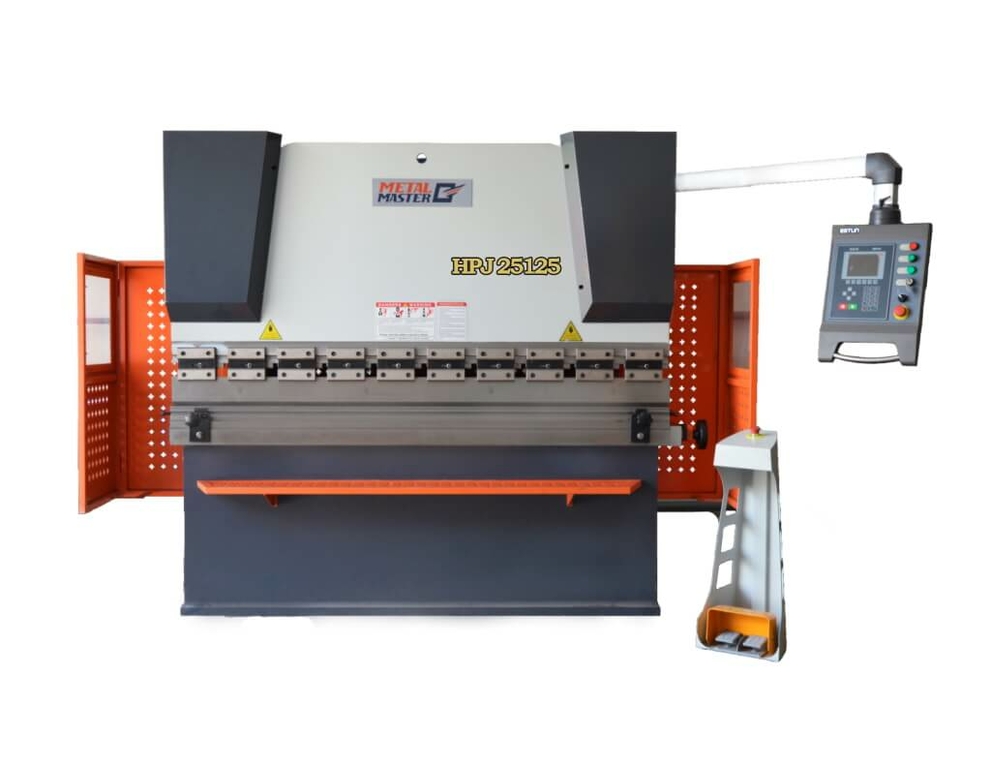

Вертикальный листогибочный пресс Metal Master серии HPJ 25125 с ЧПУ E22

Вертикальный листогибочный пресс Metal Master серии HPJ 25125 с ЧПУ E22 — это высокотехнологичное оборудование, предназначенное для гибки металлических листов и других материалов с высокой точностью и эффективностью. Этот пресс оснащен системой ЧПУ E22, что позволяет обеспечить точное управление процессом гибки, делая его идеальным для широкого спектра производственных задач.

Назначение

Вертикальный листогибочный пресс Metal Master HPJ 25125 с ЧПУ E22 используется для гибки металлических листов и профилей. Он применяется в различных отраслях, таких как металлообработка, машиностроение, строительство, а также в производстве деталей и конструкций из металла. Оборудование предназначено для обеспечения высокой точности при гибке, что позволяет создавать продукцию с идеальными геометрическими параметрами.

Преимущества

• ЧПУ E22: Современная система с ЧПУ E22 обеспечивает точное и простое управление всеми этапами гибки, минимизируя человеческий фактор и увеличивая эффективность производства.
• Высокая производительность: Пресс оснащен мощной гидравлической системой, что позволяет работать с различными материалами на высокой скорости без потери качества.
• Удобство эксплуатации: Интуитивно понятное управление и программируемые функции позволяют операторам быстро адаптироваться и эффективно работать с оборудованием.
• Прочность и надежность: Пресс выполнен из высококачественных материалов, что обеспечивает его долговечность и надежность при интенсивной эксплуатации.
• Минимизация ошибок: Система ЧПУ позволяет минимизировать человеческие ошибки, обеспечивая высокое качество готовой продукции.

Особенности

• Многофункциональность: Вертикальный пресс подходит для гибки различных металлических листов, включая сталь, алюминий, нержавеющую сталь и другие материалы, что делает его универсальным инструментом для производства.
• Регулировка угла гибки: Возможность точной настройки угла гибки позволяет производить детали с различными угловыми параметрами для удовлетворения специфических требований производства.
• Точная настройка: Пресс оснащен цифровыми системами контроля, которые обеспечивают точную настройку всех параметров, таких как сила гибки, угол наклона и скорость работы.
• Гибкость в работе: Пресс может работать с большими заготовками, что дает дополнительную гибкость при производстве различных типов изделий и деталей.
• Высокая точность: Благодаря системе ЧПУ, пресс обеспечивает идеальную точность гибки и минимальное количество дефектов на готовых продуктах.

Сферы применения

Вертикальный листогибочный пресс Metal Master HPJ 25125 с ЧПУ E22 применяется в различных отраслях и сферах:

• Металлообработка: Пресс широко используется в металлообрабатывающей отрасли для гибки металлических заготовок и создания различных компонентов.
• Машиностроение: В машиностроении данный пресс используется для производства деталей и узлов, требующих высокой точности при гибке.
• Строительство: В строительной отрасли оборудование применяется для гибки металлических конструкций и других элементов, используемых в возведении зданий и сооружений.
• Производственные предприятия: В производственных цехах, где требуется гибка различных металлических листов и заготовок, это оборудование станет незаменимым инструментом.
• Производство металлических конструкций: В промышленности для создания металлических каркасов, колонн и других конструктивных элементов данное оборудование обеспечивает точную и качественную гибку металла.

Вертикальный листогибочный пресс Metal Master серии HPJ 25125 с ЧПУ E22 Основные технические характеристики

Особенности

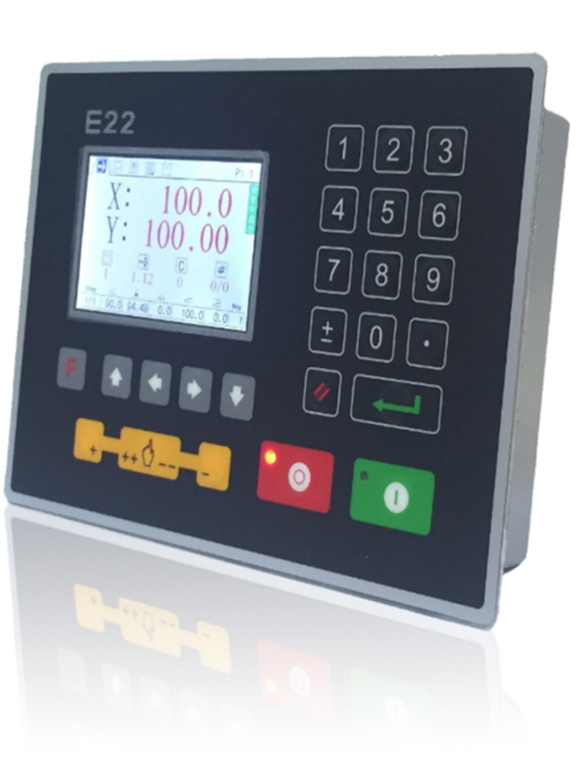

	Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям. Система ЧПУ E22 имеет: Программирование угла гиба в градусах; Управление осями с точностью 0,1 мм; Библиотека инструментальной оснастки; Память 30 программ: в каждой программе до 15 рабочих шагов; Возможность корректировки угла гибки; Работа в метрической и дюймовой системах. Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

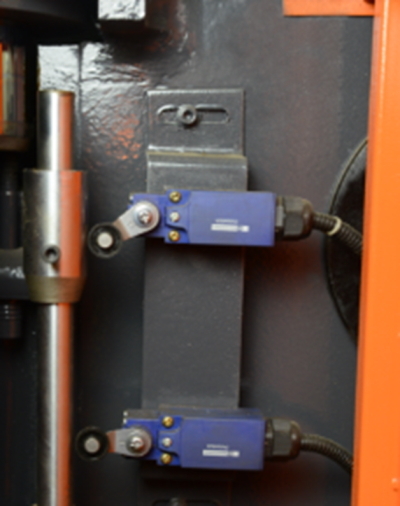

	Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

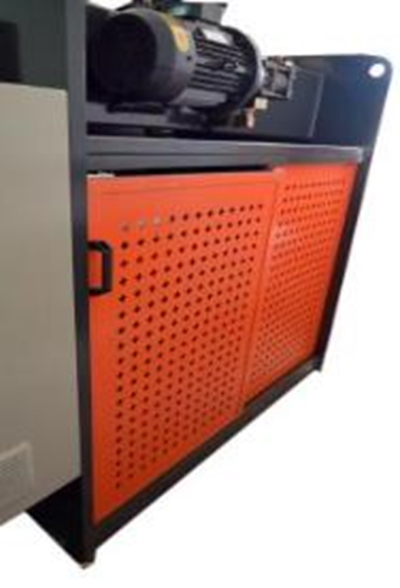

	Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

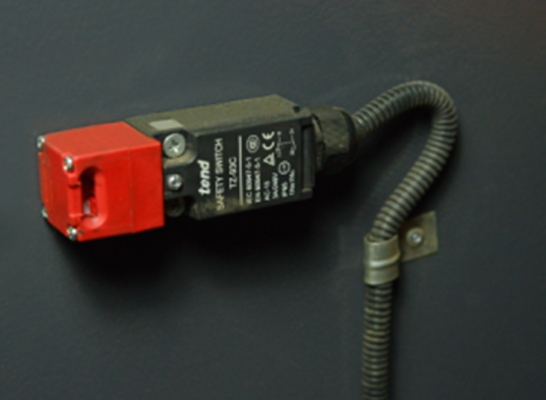

	Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.

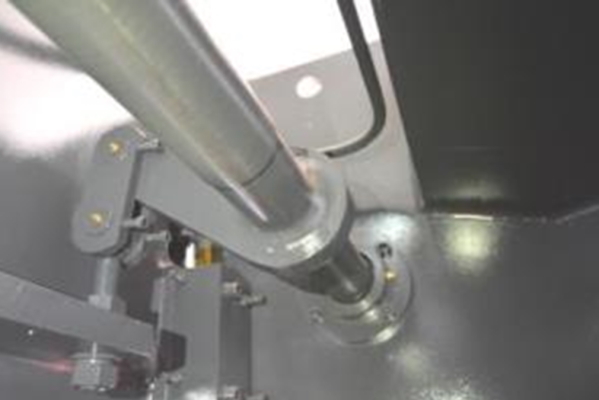

	Синхронизация работы цилиндров через торсионный вал.
	T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

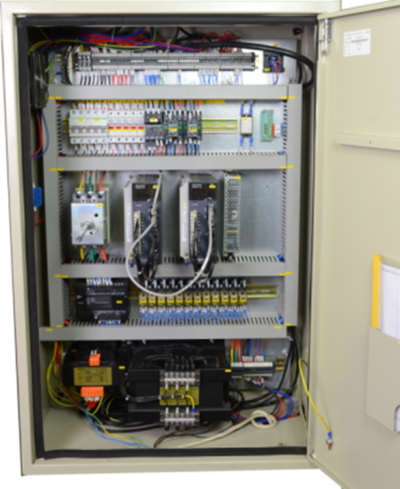

	Электро-шкаф Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

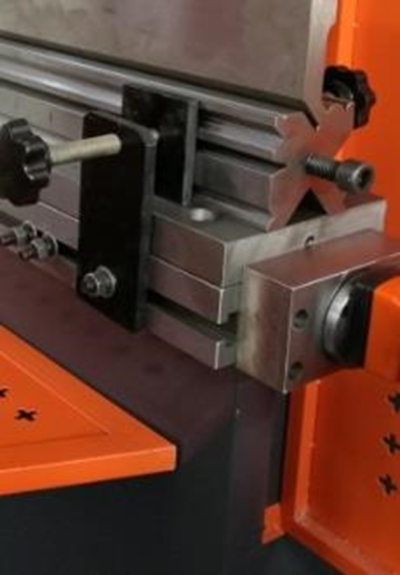

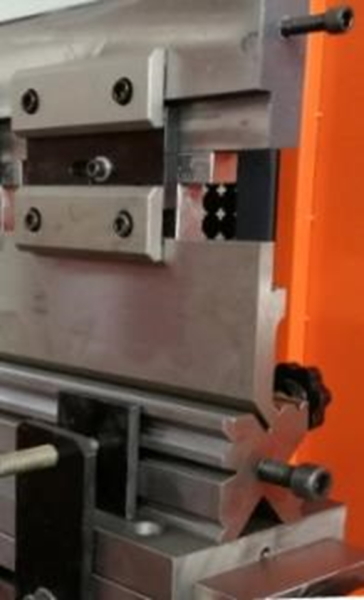

	Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

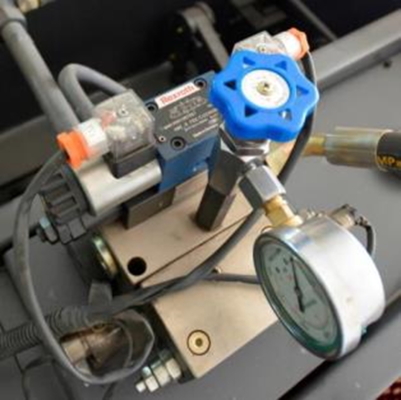

	Гидравлическая система Bosch-Rexroth (Германия) Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка. Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью. Станок оснащен двухосевым ЧПУ Estun E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи. Непосредственное управление приводами по осям производится частотным преобразователем.

• Модель HPJ 25125 с ЧПУ E22
