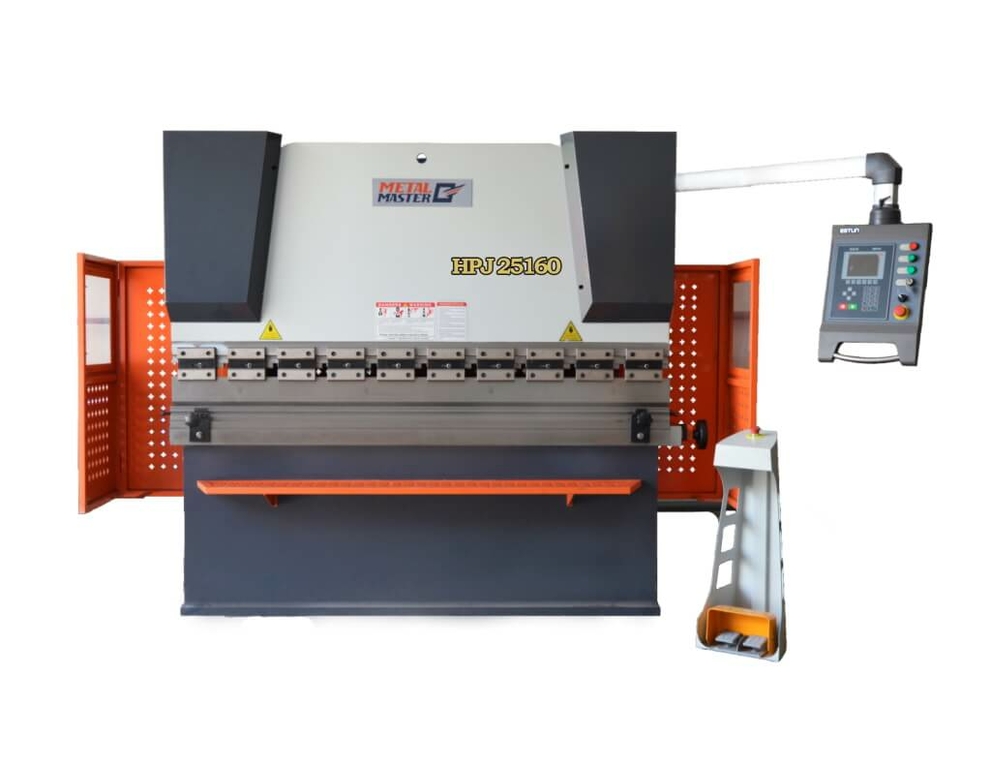

Вертикальный листогибочный пресс Metal Master серии HPJ 25160 с ЧПУ E22

Вертикальный листогибочный пресс Metal Master серии HPJ 25160 с ЧПУ E22 — это высокотехнологичное оборудование, предназначенное для гибки металлических листов и других материалов с высокой точностью и производительностью. Оборудование оснащено современной системой ЧПУ, которая позволяет эффективно управлять процессом гибки, обеспечивая отличные результаты при минимальных затратах времени. Этот пресс идеально подходит для работы с различными металлами, такими как сталь, алюминий, нержавеющая сталь и прочее.

Назначение

Вертикальный листогибочный пресс Metal Master HPJ 25160 с ЧПУ E22 предназначен для гибки металлических листов и профилей. Это оборудование широко используется в различных отраслях, таких как металлообработка, машиностроение, строительство, а также в производстве металлических конструкций и деталей. Оно позволяет обрабатывать металлические материалы с высокой точностью, создавая изделия с требуемыми геометрическими параметрами и качественной отделкой.

Преимущества

• ЧПУ E22: Современная система с ЧПУ обеспечивает точность работы и простоту настройки параметров гибки, таких как угол и сила давления.
• Высокая производительность: Пресс оснащен мощной гидравлической системой, что позволяет выполнять операции гибки на высоких скоростях, повышая общую производительность.
• Удобство в эксплуатации: Простота управления, интуитивно понятный интерфейс ЧПУ и возможность программирования различных операций делают пресс удобным в использовании.
• Прочная конструкция: Пресс выполнен из высококачественных материалов, что обеспечивает его долговечность и надежность в эксплуатации при высоких нагрузках.
• Точность и качество: Современные технологии управления процессом гибки позволяют достичь высокой точности и исключительного качества готовых изделий.

Особенности

• Гибка различных металлов: Пресс способен работать с различными материалами, включая сталь, алюминий, нержавеющую сталь и другие, что делает его универсальным инструментом для различных типов производства.
• Гибка больших заготовок: Возможность работы с большими листами металла и большим рабочим столом позволяет гибко обрабатывать крупные заготовки.
• Программируемый контроль: ЧПУ E22 позволяет заранее запрограммировать все параметры работы, что значительно повышает эффективность и точность производства.
• Минимизация ошибок: Система ЧПУ и точная настройка параметров позволяет минимизировать количество ошибок при производстве, что снижает количество бракованных изделий.
• Равномерная гибка: Подача материала и процесс гибки выполняются с высокой точностью, что исключает возможные деформации и недочеты на готовых изделиях.

Сферы применения

Вертикальный листогибочный пресс Metal Master HPJ 25160 с ЧПУ E22 широко используется в различных отраслях и сферах, таких как:

• Металлообработка: Оборудование активно используется для обработки металлических листов и заготовок в производстве различных металлических изделий.
• Машиностроение: В машиностроении данный пресс используется для гибки деталей и компонентов, требующих высокой точности и жестких технических требований.
• Строительство: Пресс применяется для производства строительных конструкций и элементов, таких как металлические панели, дверные и оконные рамы.
• Производственные предприятия: В различных производственных секторах, где необходима высокая точность обработки металла, это оборудование находит свое применение.
• Производство металлических конструкций: В производстве крупных металлоконструкций пресс используется для создания компонентов различных типов, например, каркасных систем, колонн и прочее.

Вертикальный листогибочный пресс Metal Master серии HPJ 25160 с ЧПУ E22 Основные технические характеристики

Особенности

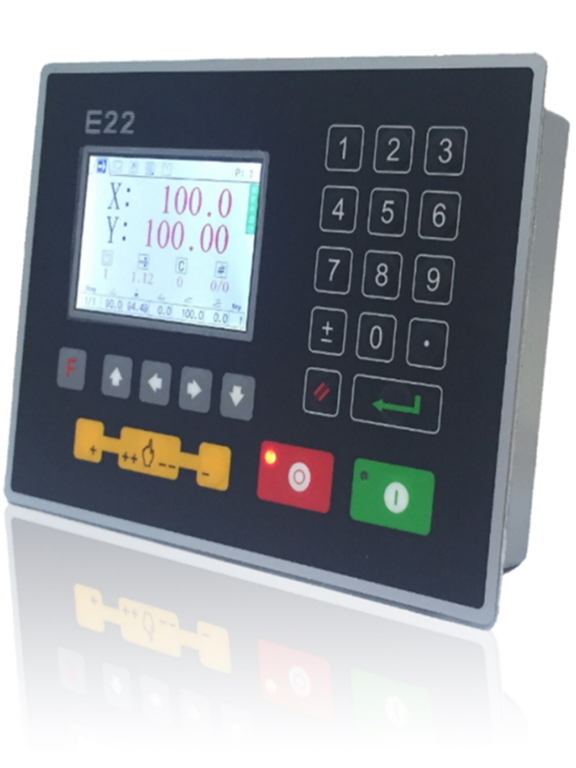

	Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям. Система ЧПУ E22 имеет: Программирование угла гиба в градусах; Управление осями с точностью 0,1 мм; Библиотека инструментальной оснастки; Память 30 программ: в каждой программе до 15 рабочих шагов; Возможность корректировки угла гибки; Работа в метрической и дюймовой системах. Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

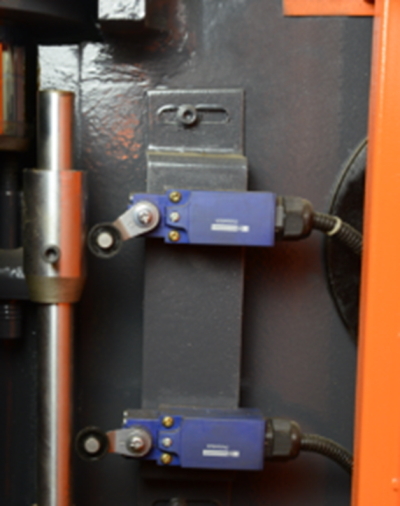

	Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

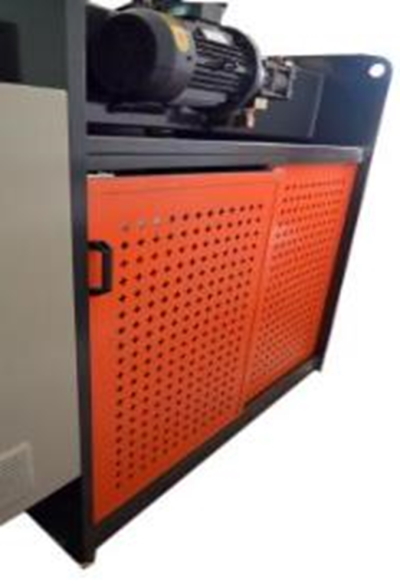

	Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

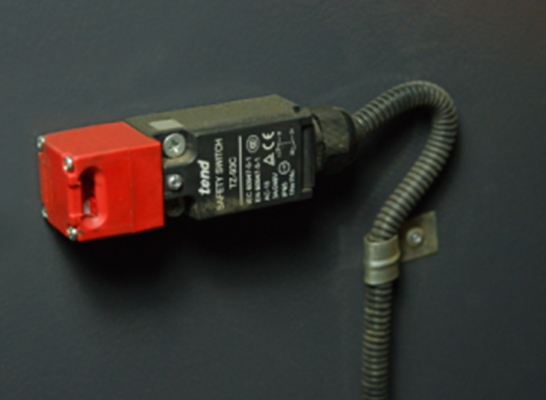

	Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.

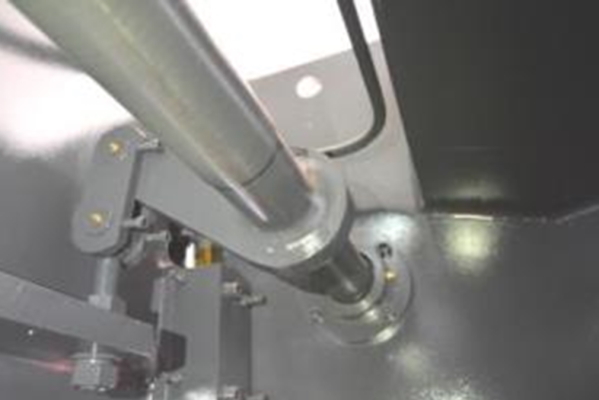

	Синхронизация работы цилиндров через торсионный вал.

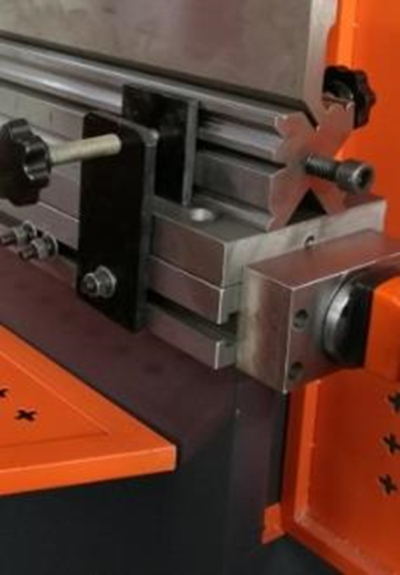

	T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

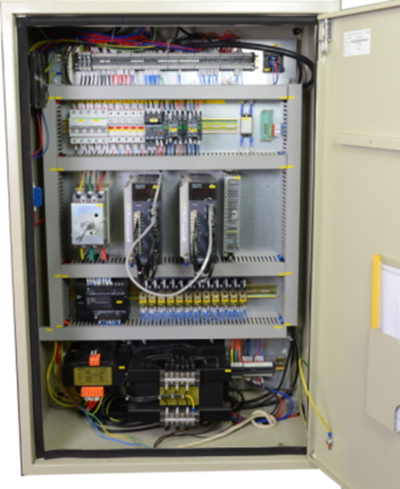

	Электро-шкаф Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

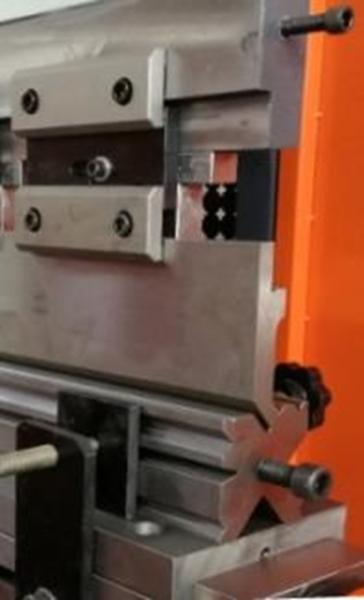

	Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

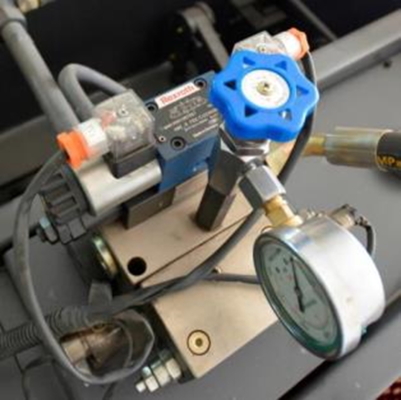

	Гидравлическая система Bosch-Rexroth (Германия) Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка. Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью. Станок оснащен двухосевым ЧПУ Estun E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи. Непосредственное управление приводами по осям производится частотным преобразователем.

• Модель HPJ 25160 с ЧПУ E22
