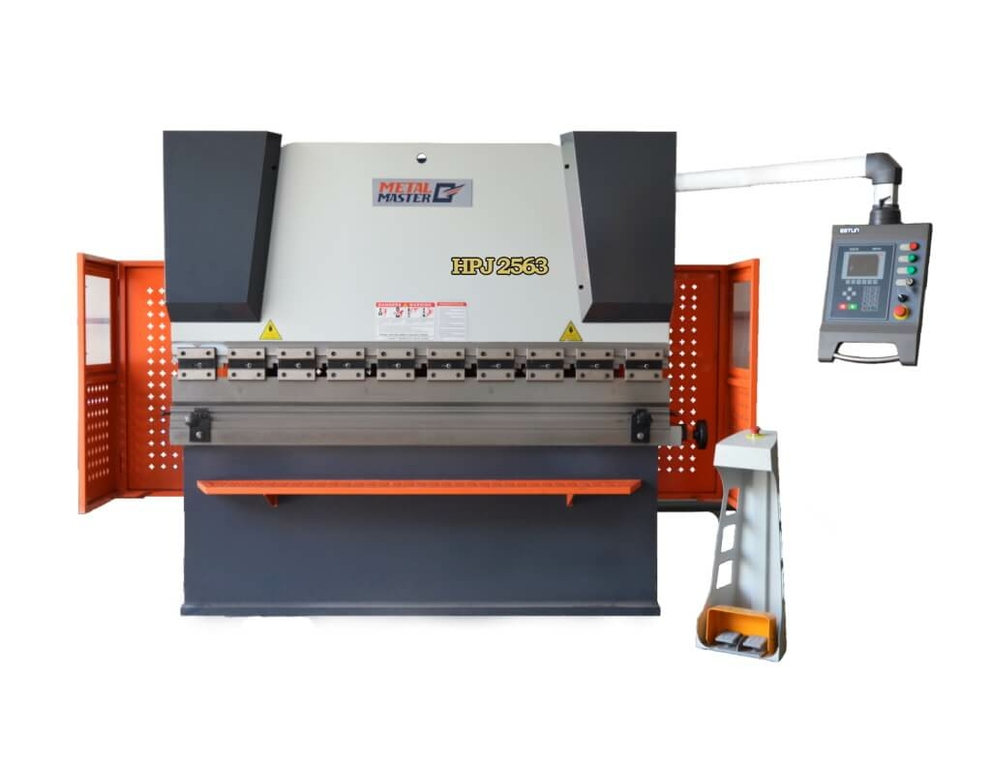

Вертикальный листогибочный пресс Metal Master серии HPJ 2563 с ЧПУ E22

Вертикальный листогибочный пресс Metal Master серии HPJ 2563 с ЧПУ E22 – это высокотехнологичное оборудование, предназначенное для гибки металлических листов с высокой точностью и эффективностью. Система ЧПУ E22 позволяет управлять процессом гибки с высокой точностью, обеспечивая отличные результаты при работе с различными металлами и толщинами. Этот пресс является идеальным выбором для предприятий, которые занимаются массовым и серийным производством металлических изделий.

Назначение

Вертикальный листогибочный пресс Metal Master HPJ 2563 с ЧПУ E22 предназначен для гибки металлических листов различных материалов и толщин, включая сталь, алюминий и другие металлы. Это оборудование широко используется в металлообрабатывающей промышленности для создания изделий, таких как каркасные элементы, панели, компоненты для машиностроения, строительных конструкций и других отраслей.

Преимущества

• ЧПУ E22: Встроенная система ЧПУ E22 обеспечивает точное и автоматическое управление процессом гибки, минимизируя ошибки и повышая точность каждой детали.
• Универсальность: Пресс может работать с различными типами металлов и толщинами, что делает его универсальным для различных производственных задач.
• Высокая производительность: Система ЧПУ и гидравлический привод позволяют достигать высокой скорости и эффективности работы при производстве изделий в больших объемах.
• Простота в управлении: Интуитивно понятный интерфейс управления и настройка параметров гибки позволяют легко работать с оборудованием, даже новичкам.
• Прочные и надежные компоненты: Пресс оснащен высококачественными материалами и компонентами, что обеспечивает долгий срок службы и устойчивость к нагрузкам.

Особенности

• Гибкость в настройках: Пресс позволяет гибко настраивать угол гибки, усилие и другие параметры для работы с различными толщинами и видами металлов.
• Высокая точность: Пресс с ЧПУ E22 гарантирует минимальные отклонения и обеспечивает высокую точность работы при гибке сложных и точных деталей.
• Гидравлическая система: Гидравлическая система позволяет равномерно распределять нагрузку и значительно повышает мощность работы пресса.
• Энергосбережение: Современные технологии и конструктивные особенности делают пресс более энергоэффективным, что снижает эксплуатационные затраты.
• Удобство эксплуатации: Легкая настройка и управление через ЧПУ E22 позволяют быстро адаптировать пресс под различные задачи и повышают удобство работы оператора.

Сферы применения

Вертикальный листогибочный пресс Metal Master HPJ 2563 с ЧПУ E22 используется в различных отраслях, включая:

• Металлообработка: Гибка металлических листов для создания различных элементов и деталей для машиностроения, приборостроения и других отраслей.
• Строительство: Производство металлических конструкций, таких как балки, колонны, каркасные элементы, а также фасадные и кровельные элементы.
• Автомобильная промышленность: Производство компонентов для автомобилей, таких как кузовные элементы, рамы и компоненты для других автосистем.
• Производство металлоконструкций: Изготовление элементов для строительства и монтажа металлических конструкций, таких как лестницы, ограждения, двери и окна.
• Энергетика: Изготовление деталей для энергетического оборудования, таких как крышки, корпуса и другие элементы, требующие высокой прочности и точности.

Вертикальный листогибочный пресс Metal Master серии HPJ 2563 с ЧПУ E22 Основные технические характеристики

Особенности

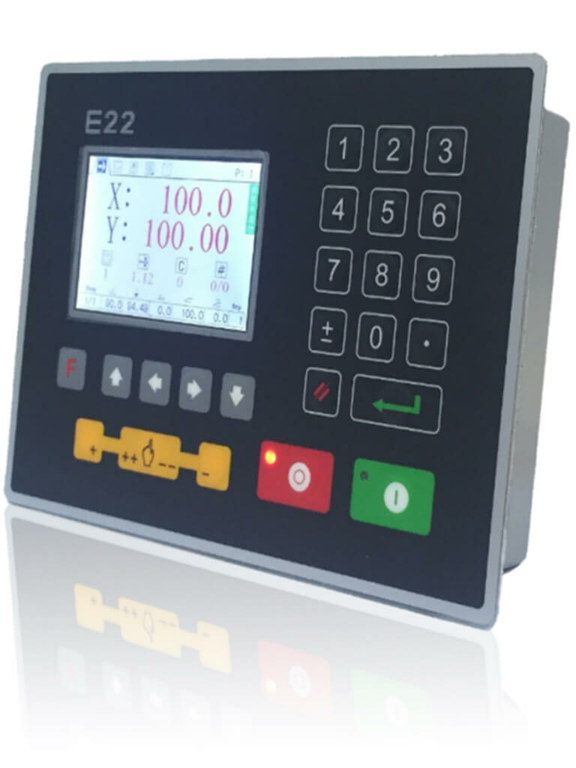

	Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям. Система ЧПУ E22 имеет: Программирование угла гиба в градусах; Управление осями с точностью 0,1 мм; Библиотека инструментальной оснастки; Память 30 программ: в каждой программе до 15 рабочих шагов; Возможность корректировки угла гибки; Работа в метрической и дюймовой системах. Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

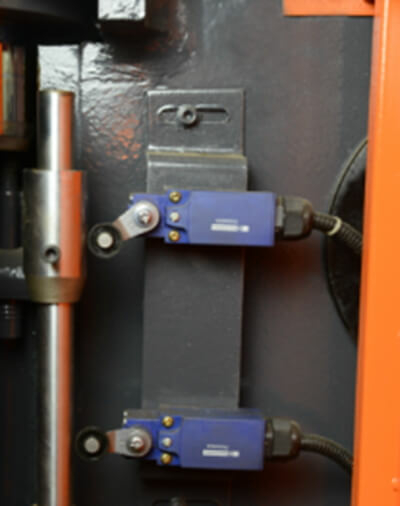

	Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

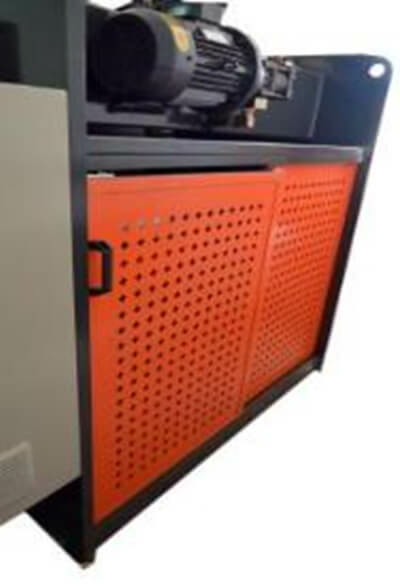

	Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

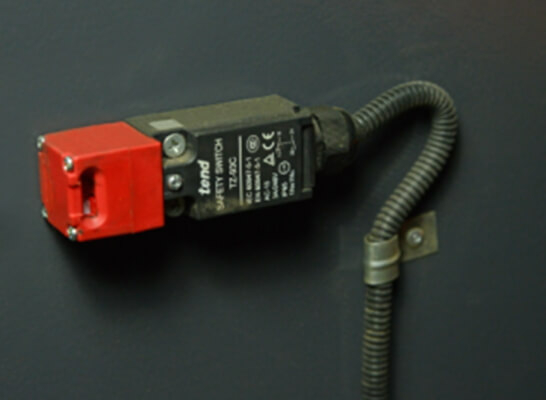

	Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.

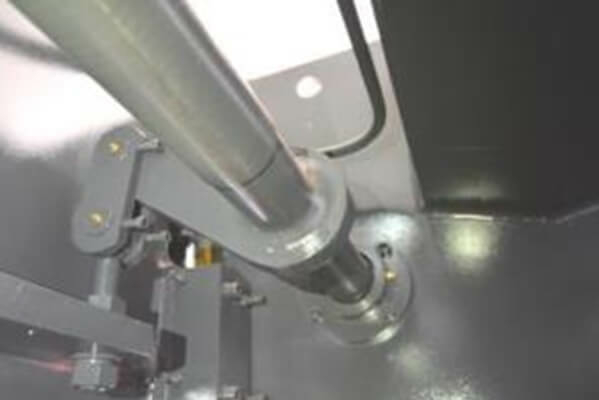

	Синхронизация работы цилиндров через торсионный вал.
	T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

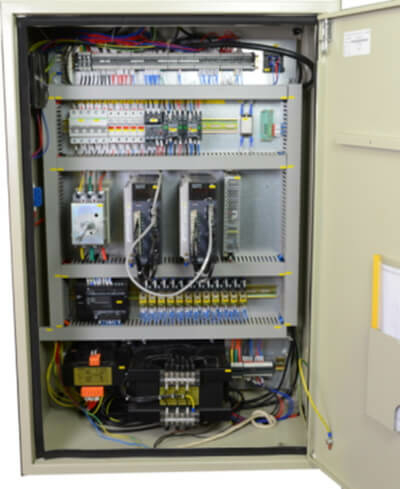

	Электро-шкаф Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

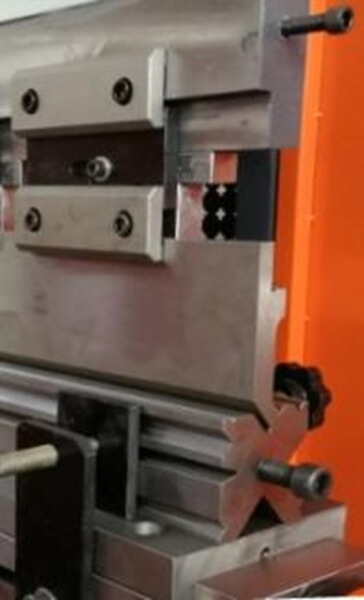

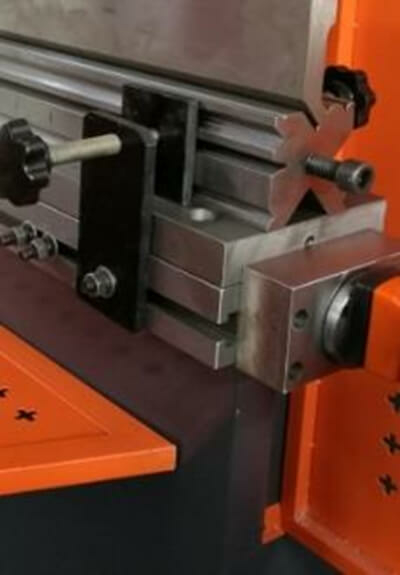

	Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

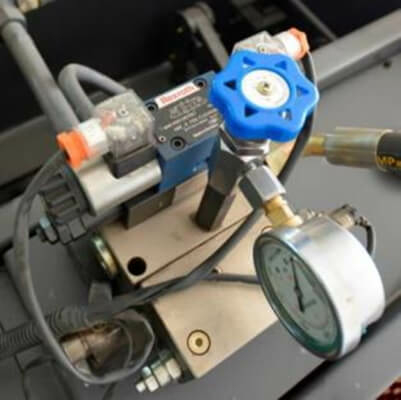

	Гидравлическая система Bosch-Rexroth (Германия) Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка. Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью. Станок оснащен двухосевым ЧПУ Estun E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи. Непосредственное управление приводами по осям производится частотным преобразователем.

• Модель HPJ 2563 с ЧПУ E22
