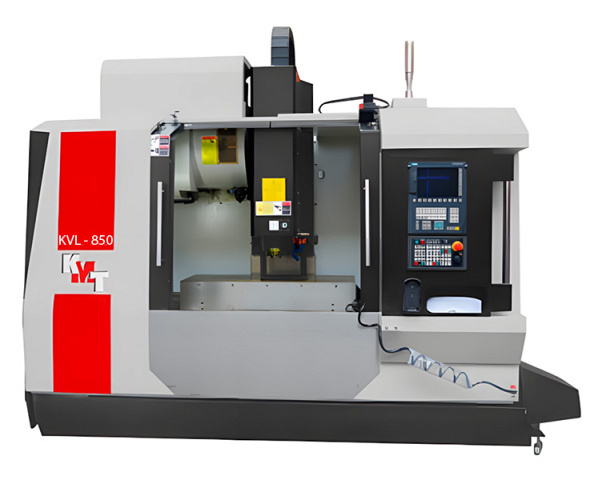

Вертикальный обрабатывающий центр KVL850 (VMС-850L) (Р)

Вертикальные многоцелевые обрабатывающие центры серии KVL850 (VMС-850L) предназначены для обработки деталей, требующих высокой точности (точность позиционирования ±0,003 мм), имеющих сложную форму, например, пресс-формы.Обрабатывающие центры KVL850 (VMС-850L) предназначены дляопераций*:фрезерование;сверление;зенкерование;растачивание;нарезание резьбы;обработка двухмерных и трехмерных изогнутых поверхностей;обработка наклонных поверхностей.* Все эти операции могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей.Область применения Обрабатывающие центры KVL850 (VMС-850L) предназначены дляопераций*: Вертикальные обрабатывающие центры KVL850 (VMС-850L) применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении. * Все эти операции могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей. Область применения Авиационная промышленность Автомобильная промышленность Двигателестроение Приборостроение Машиностроение

Область применения KVL850

Вертикальные обрабатывающие центры KVL850 (VMС-850L) применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении. Авиационная промышленность Автомобильная промышленность Двигателестроение Приборостроение Машиностроение

Схемы обработки KVL850

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Фрезерование Т-образного паза

Конструктивные особенности KVL850

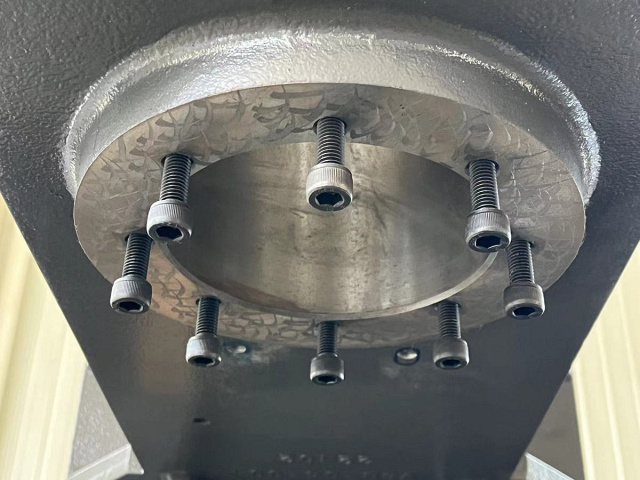

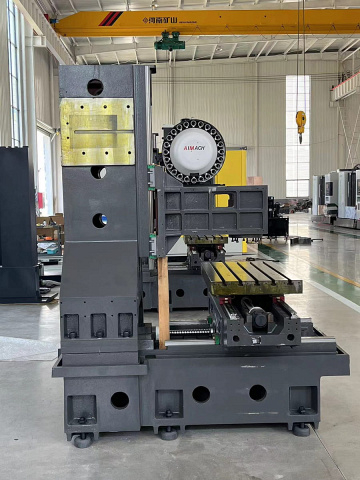

	Цельнолитая станина увеличенной массы Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность.

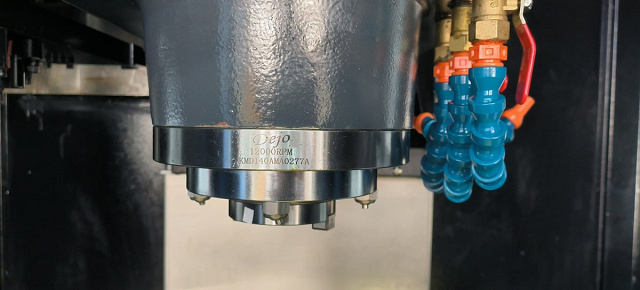

	Шпиндель Шпиндель производства компании DEJO (Тайвань), характеризуется высокой точностью и повышенной жесткостью. Передача крутящего момента происходит за счет ременной передачи. Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

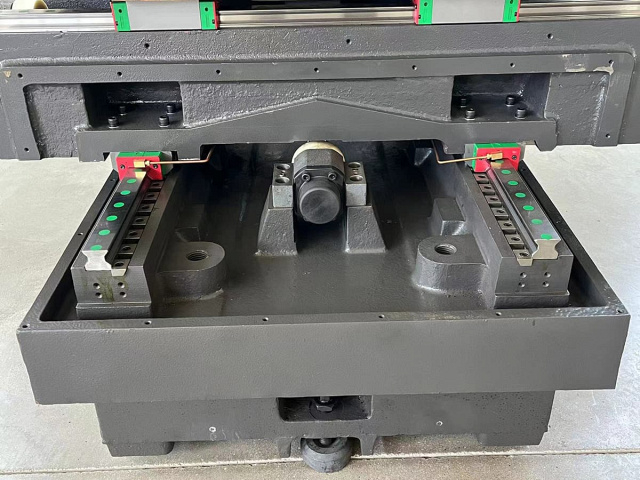

	Линейные направляющие качения В качестве пары направляющих трех осей используются линейные роликовые направляющие HIWIN/PMI/SHAC (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода Таким образом, точность и стабильность станка значительно улучшаются.

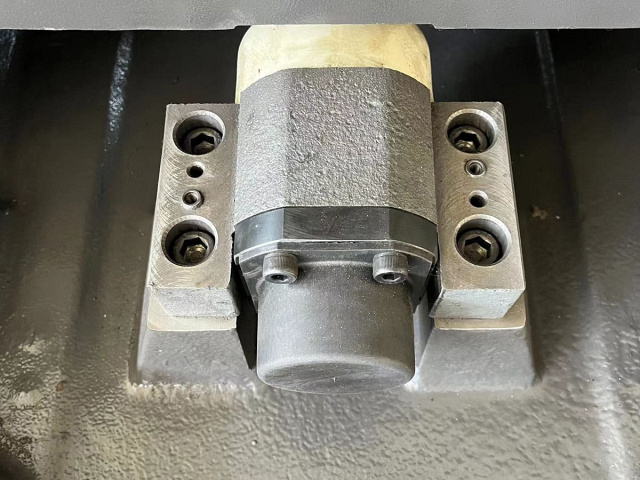

	ШВП станка Станок оснащен ШВП SHAC (Тайвань) с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой. Опорный подшипник шарико-винтовой передачи 30TAC NSK/NACHI (Япония) с углом контакта 60°, высокой грузоподъёмностью и большим предварительным натягом.
	Обновлённая система SIEMENS SINUMERIK 828D SW 26x LCD монитор 10,4 дюймов. В версии Shop Mill расширен функционал:
	Автоматическая система смены инструмента Обрабатывающие центры KVL850 оснащен 24 позиционной системой смены инструмента – тип «рука». Время смены инструмента – 4 секунды.
	Масляное охлаждение шпинделя Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы.
	Система смыва и уборки стружки Обильная подача СОЖ облегчает уборку станка, а ленточный конвейер обеспечивает максимально эффективное удаление стружки из станка в корзину.

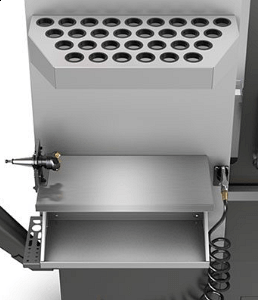

	Подготовка инструмента Для удобства подготовки инструмента на станке оборудование место для хранения инструментальных оправок и приспособление для фиксации инструмента при смене режущих пластин.

Комплектация KVL850

Стандартная

Дополнительная

4-я ось CNC-200R GSA Siemens 828D (Р) Комплектация:

Технические характеристики KVL850
