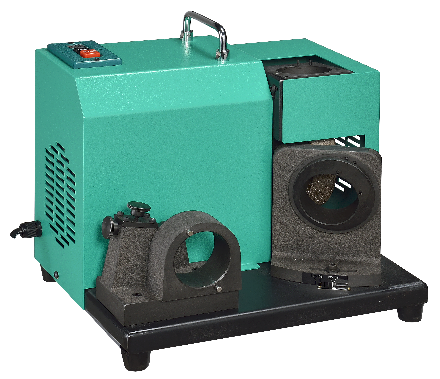

Заточной станок GSC GS-52

Настольный заточной станок GS-52 предназначен для заточки спиральных сверл из твердого сплава и быстрорежущей стали диаметром от 34.1 до 52.0 мм. Заточка инструмента производится эльборовым или алмазным кругами.

Заточной станок GS-52 имеет устройство для подключения вытяжной вентиляции.

В процессе осуществляется заточка по задней поверхности с затыловкой и подточка поперечной режущей кромки.

Малый вес и габариты станка для сверл GS-52 обеспечивают его мобильность, а возможность подключения к стандартной бытовой электросети напряжением 220 вольт позволяет выполнять заточные работы в бытовых условиях, гараже, или в небольшой мастерской.

Технические характеристики

Вид затачиваемого инструмента

Заточка занимает минимум времени от 30 до 60 секунд и не требует специальной квалификации персонала, стойкость инструмента после заточки на таком станке увеличивается в несколько раз.

Принцип заточки

Распространенным способом заточки спиральных сверл является одноплоскостная затыловка в результате которой формируется задний угол 8° (12°). Угол при вершине варьируется от 90 до 140 градусов, в зависимости от требований к обработке.

Заточка инструмента осуществляется в два этапа - по задней поверхности с затыловкой и подточка поперечной режущей кромки:

1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.

2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.
