Заточной станок с ЧПУ с магнитной плитой для дробильных и лущильных ножей ISM-АC
(голосов 0)
Артикул: pri12566 Код товара: 108211
Под заказ
Автоматические заточные станки с ЧПУ с магнитной плитой ISM-2515АC / ISM-2520АC / ISM-2530АC / ISM-2540AC предназначены для качественной заточки лущильных, дробильных, рубильных ножей по задней грани и плоскости. Электромагнитная плита позволяет затачивать ножи из инструментальных сталей.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки применяются на деревообрабатывающих предприятиях, мебельных и столярных комбинатах, где применяются дробильные и лущильные ножи. Также станки рекомендуются для сервисных центров по заточке режущего инструмента.
ТИПЫ ЗАТАЧИВАЕМОГО ИНСТРУМЕНТА:
ПРЕИМУЩЕСТВА:
- массивная виброустойчивая станина;
- параметры заточки задаются с PLC;
- максимальная длина ножей до 4000 мм;
- быстрое крепление ножей на электромагнитной плите;
- автоматический поворот магнитной плиты (опционально);
- автоматическое опускание заточного круга;
- автоматическая подача заточной каретки;
- плавная регулировка скорости подачи;
- простая настройка параметров заточки;
- высокоточные линейные направляющие;
- централизованная система смазки;
- подача охлаждающей жидкости в зону заточки.

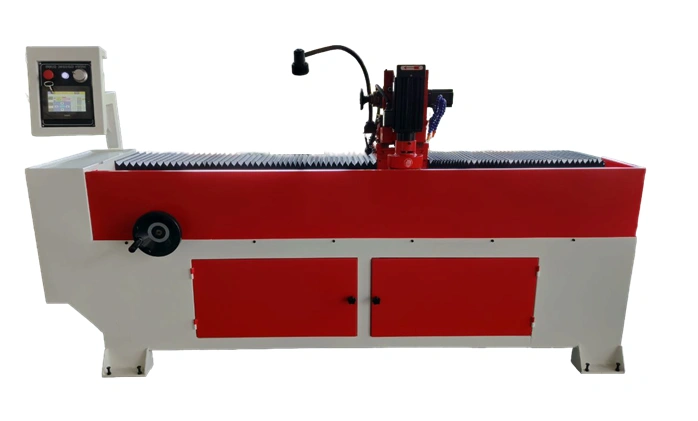

Конструктивные особенности ISM 2515АС
|
ПАНЕЛЬ УПРАВЛЕНИЯ
Энергомичная и интуитивно-понятная панель управления станком. Все параметры процесса заточки задаются с PLC. В программе задаются следующие режимы:
|
|

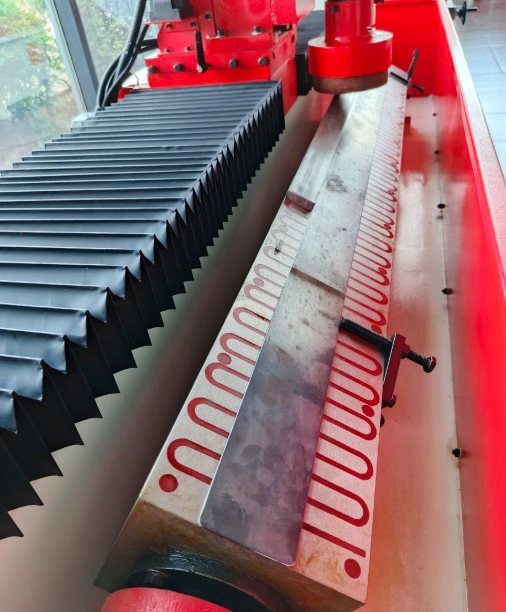

ЭЛЕКТРОМАГНИТНАЯ ПЛИТА
Крепление ножей осуществляется на электромагнитной плите. В базовую комплектацию входит упорная планка для выравнивания режущей кромки. |
|
РЕГУЛИРОВКА УГЛА ЗАТОЧКИ
Угол заточки ножа задается изменением угла положения плиты по высокоточной шкале от 0 до 90° маховиком. Электронный поворот плиты с PLC (опция). |
|
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ КАРЕТКИ
Заточная каретка перемещается по линейным направляющим. Это обеспечивает плавность хода при перемещении каретки и высокую прямолинейность. |
|

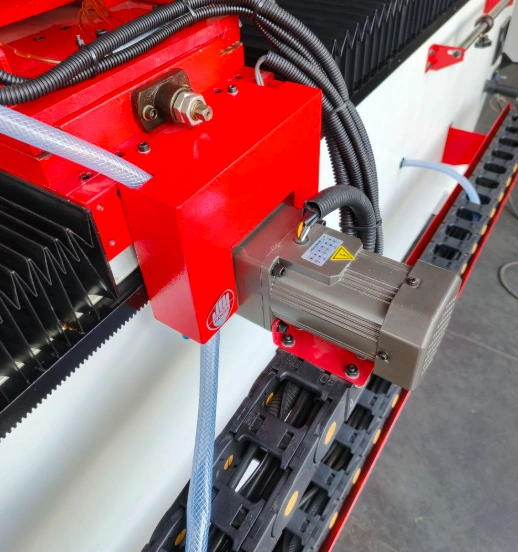

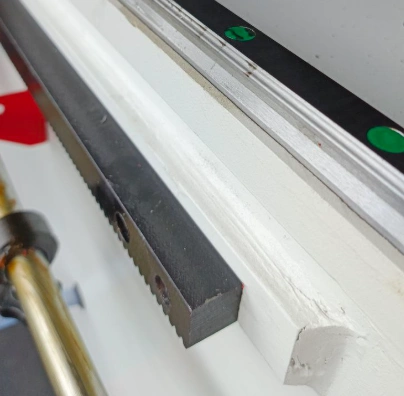

ПРИВОД ЗАТОЧНОЙ КАРЕТКИ
Подача заточной каретки осуществляется электродвигателем по зубчатой рейке с шестерней. |
|

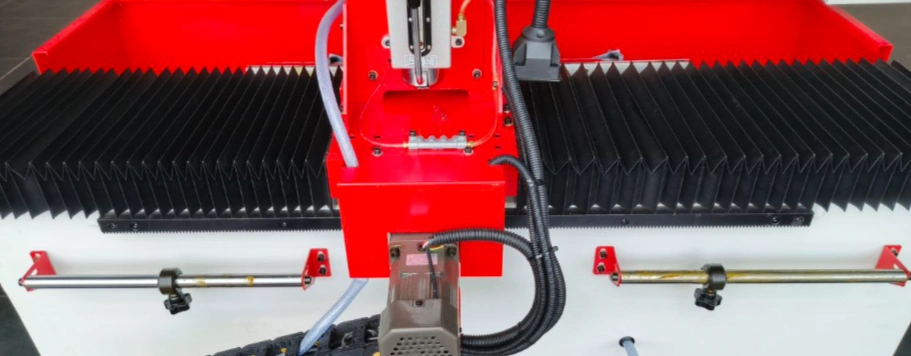

ОГРАНИЧИТЕЛИ ХОДА ЗАТОЧНОЙ КАРЕТКИ
Станок оснащен ограничителями хода заточной каретки , которые настраиваются на фактическую длину затачиваемых ножей. |
|

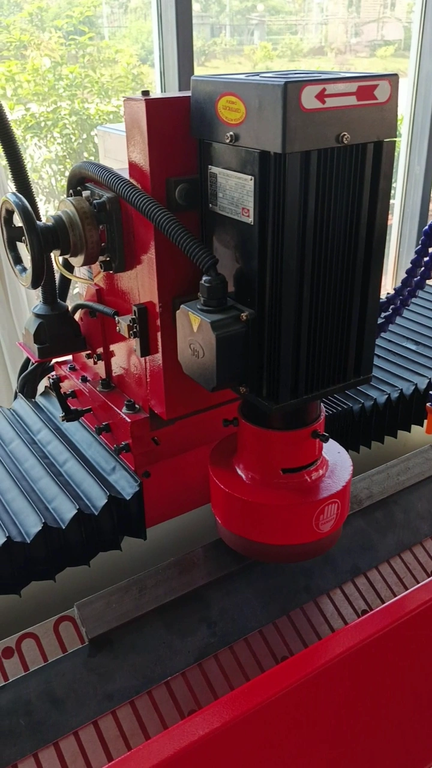

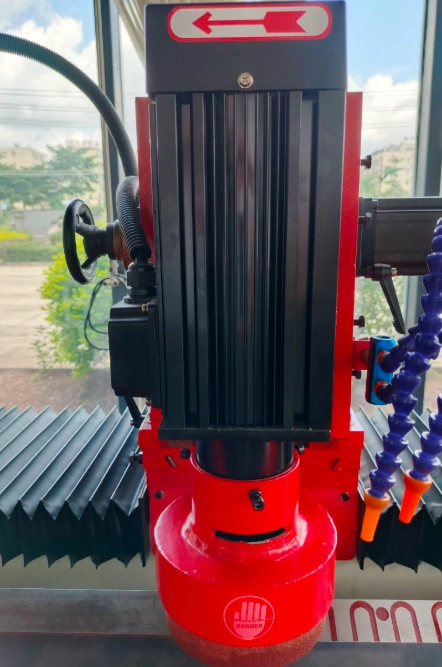

ДВИГАТЕЛЬ ШЛИФОВАЛЬНОГО КРУГА
Станок оснащен шаговым двигателем заточного круга. Параметры величины съема за 1 проход задается в программе с PLC. |
|

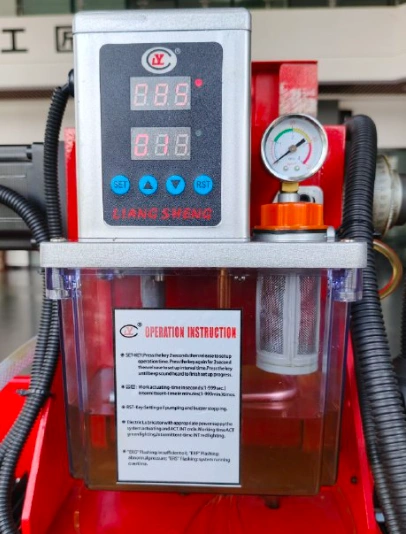

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
На заточной каретке установлен автоматический лубрикатор для своевременной смазки направляющих. |
|

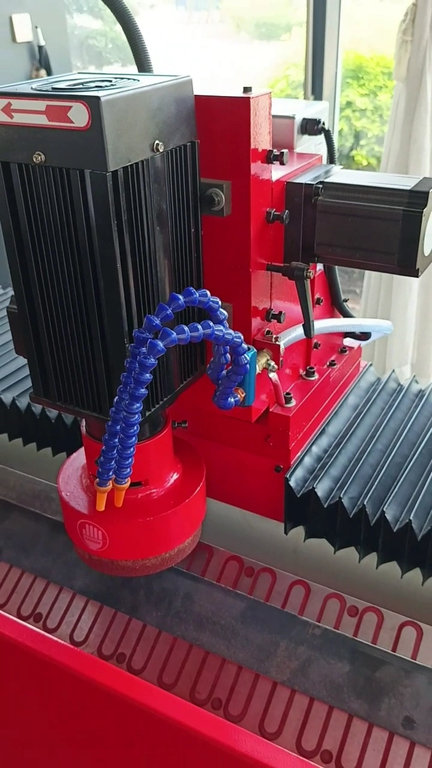

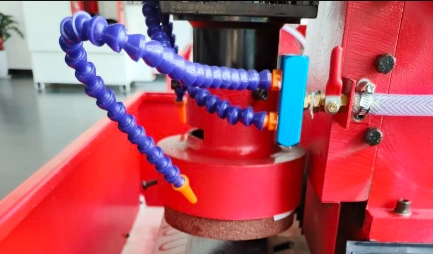

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Станок оснащен системой подачи охлаждающей жидкости в зону шлифования для предотвращения перегрева режущей грани ножей. Бак для жидкости установлен внутри станка. |
Технические характеристики станка ISM 2515АС
| Общие характеристики | |
| Максимальная длина ножей, мм | 1500 |
| Размер магнитной плиты, мм | 190 x 1680 |
| Угол заточки, º | 0 - 90º |
| Размер заточного круга, мм | 205 x 145 x 115 |
| Частота вращения заточного круга, об/мин | 1440 |
| Скорость подачи заточной каретки, м/мин | 0 - 12 |
| Мощность узлов | |
| Мощность двигателя заточного круга, кВт | 5.5 |
| Мощность двигателя подачи, Вт | 750 |
| Мощность двигателя насоса подачи СОЖ, Вт | 90 |
| Габаритные размеры | |
| Длина, мм | 3200 |
| Ширина, мм | 980 |
| Высота, мм | 1700 |
| Вес, кг | 1800 |
