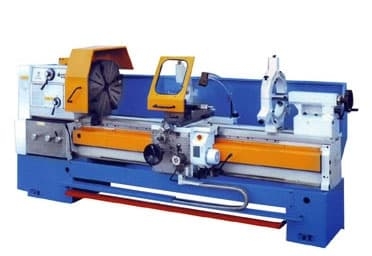

Универсальный токарный станок ZMM CU500MT/5000
Артикул: zmmСU500MT/5000 Код товара: 2690
Преимущества универсального токарного станка ZMM CU500MT/5000
- Надежность и долговечность
- Высокая производительность
- Широкий диапазон настроек
- Простота в эксплуатации
Особенности токарного станка ZMM CU500MT/5000
- Мощность двигателя: 7.5 кВт
- Максимальный диаметр обработки: 500 мм
- Максимальная длина обработки: 5000 мм
- Высокая точность обработки
Назначение и сферы применения
Универсальный токарный станок ZMM CU500MT/5000 предназначен для обработки различных материалов, таких как металл, пластик, дерево и другие. Он прекрасно подходит для производства деталей различных размеров и сложности. Станок широко применяется в машиностроении, авиационной промышленности, судостроении и других отраслях.
Не упустите возможность приобрести универсальный токарный станок ZMM CU500MT/5000 для вашего производства!
Универсальный токарный станок ZMM CU500MT/5000 предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Электрика станка CU500MT/5000 изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
За дополнительную плату станок CU500MT/5000 комплектуется конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
Все части станка CU500MT/5000 изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
Увеличенный до 103мм диаметр отверстия в шпинделе и наличие конусной линейки позволяет широко успользовать станок в нефтяной и газовой промышленности, а в частности использовать станок для ремонта насосно-компрессорных труб (нарезка резьб) (НКТ ГОСТ 633-80) диаметром до 102мм, буровых труб применяемых в геологоразведке, штанг нефтянных насосов и т.д.
Сервисное и гарантийное обслуживание осуществляется Российскими специалистами. Гарантия 1 год.
Технические характеристики токарного станка ZMM CU500MT/5000
| Характеристика | Значение |
|---|---|
| Высота центров, мм | 250 |
| Диаметр обработки над станиной, мм | 500 |
| Диаметр обработки над суппортом, мм | 300 |
| Диаметр обработки над выемкой в станине, мм | 700 |
| Ширина направляющих, мм | 400 |
| Расстояние между центрами, мм | 1000, 1500, 2000,3000, 4000, 5000 |
| Шпиндель Передний конец | No 11 |
| Диаметр отверстия шпинделя, мм | 103 |
| Конусное отверстие шпинделя Metric | 120 |
| Количество скоростей шпинделя | 15 |
| Диапазон оборотов, об/мин | 11,5-1400 |
| Мощность главного привода, кВт | 7,5(11) |
| Количество подач | 120 |
| Диапазон продольных подач, мм/об | 0,039-12 |
| Диапазон поперечных подач, мм/об | 0,018-6 |
| Количество резьб | 64 |
| Шаг миллиметровой резьбы, мм | 0,5-120 |
| Шаг дюймовой резьбы вит/1 | 60-1/4 |
| Шаг модульной резьбы, мм | 0,125-30 |
| Шаг диаметральной резьбы | DP 240-1 |
| Ход поперечных салазок, мм | 315 |
| Ход верхних салазок, мм | 130 |
| Диаметр пиноли, мм | 75 |
| Конус пиноли Морзе | No.5 |
| Ход пиноли, мм | 230 |
| Вес (для РМЦ 3000 мм), кг | 3700 |
В стандартную комплектацию станка ZMM CU500MT/5000 входит:
- Главный двигатель 11кВт
- Электро-динамический тормоз
- Передний конец шпинделя DIN 55027 №11
- Электрооборудование
- Система подачи СОЖ
- Освещение
- Быстрый ход
- Выемка в станине (ГАП)*
- Фланец для патрона 315
- Защитный щит по длине станка
- Защитный экран токарного патрона
- Защитный экран резцедержателя
- Комплект ремней
- Комплект шестеренок (гитара)
- Выравниваюшие болты и планки
- Анкерные болты
- Упорный центр шпинделя
- Переходная втулка шпинделя
- 4-х позиционный резцедержатель
- 1-поз. продольный ограничитель
- Быстрая фиксация задней бабки
- ЗИП
- Упаковка (на поддоне, укрыт полиэтиленовой пленкой)
- Инструкция
Дополнительная комплектация (опции):
- 3-х кулачковый самоцентрирующийся патрон (Bison 3304/DIN 6350)
- Планшайба 4-х кулачковая
- Планшайба без кулачков
- Подвижный люнет
- Неподвижный люнет малый
- Роликовая пиноль вместо обычной для опции 5
- Дополнительный комплект роликовых пинолей (3 шт.) для опции 5
- Неподвижный люнет большой
- Роликовая пиноль вместо обычной для опции 8
- Дополнительный комплект роликовых пинолей (3 шт.) для опции 8
- Конусная линейка
- Однопозиционный ограничитель длины
- Часы резьбовые (лимб нарезки резьбы)
- Центр-шайба (поводковый патрон)
- Комплект токарных сердец (комплект поводков)
- Вращающийся центр
- Сверлильный патрон с оправкой
- Ножной тормоз
- CAM-LOCK шпиндель
- Быстросменный резцедержатель 700/4/В*
- Быстросменный резцедержатель TGA R350**
- Зубчато-ременная передача
- Упорный центр задней бабки
- Переходная втулка для задней бабки
- Комплект ключей
- Каталог запчастей
- Редуктор пиноли задней бабки
- Электроснабжение 220V, 3 фазы, 50/60Hz
- Т-образные пазы на суппорте
