Цанги

Типы станочных цанг

1. Классификация цанг по назначению

• Инструментальные цанги: Используются для фиксации режущих инструментов, таких как сверла, фрезы, развертки. Популярны в металлообработке и фрезерных станках.
• Цанги для заготовок: Применяются для зажима обрабатываемых деталей на токарных или фрезерных станках, а также на станках с ЧПУ.

2. Классификация цанг по системе зажима

• Эластичные цанги (пружинные): Такие цанги зажимают деталь с помощью пружинящих сегментов. Они эффективны для фиксации инструмента различных диаметров.
• Жесткие цанги: Применяются для точного и стабильного зажима, где важно отсутствие подвижности детали.

3. Типы цанг по конструкции

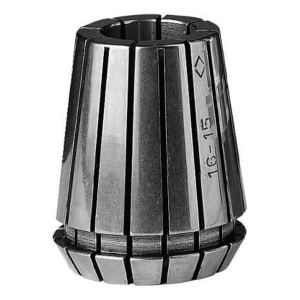

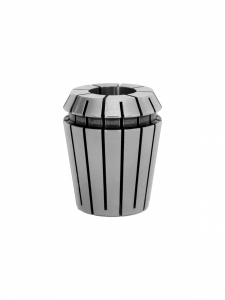

• ER-цанги: Самые универсальные и часто используемые цанги для фрезерных станков и ЧПУ. Обеспечивают точную центровку инструмента.
• 5C-цанги: Применяются на токарных станках для зажима цилиндрических заготовок.
• R8-цанги: Идеальны для вертикальных фрезерных станков, обеспечивая удобство быстрой смены инструмента.
• SK-цанги (DIN 69871): Специально разработаны для ЧПУ станков, где требуется максимальная жесткость.
• OZ-цанги: Используются в условиях тяжелой обработки благодаря высокой силе зажима.

4. Классификация по типу привода

• Механические цанги: С ручным зажимом, популярны благодаря простоте и надежности.
• Гидравлические цанги: Работают на основе давления жидкости, что обеспечивает более равномерный и мощный зажим.
• Пневматические цанги: Используются в автоматизированных линиях, где важна скорость зажима и снятия заготовки.

5. Классификация по размеру

• Мини-цанги: Применяются для зажима мелких инструментов и деталей.
• Стандартные цанги: Подходят для обработки деталей среднего размера.
• Цанги для крупных деталей: Специализированные цанги, которые могут зажимать крупные детали и инструменты.

6. Типы цанг по материалу

• Стальные цанги: Наиболее популярный вариант, обладающий высокой прочностью и износостойкостью.
• Цанги из твердых сплавов: Используются для работ с высокими температурами и при обработке твердых материалов.
• Цанги из композитных материалов: Легкие и устойчивые к коррозии, но менее распространены.

7. Классификация по методу установки

• Цанги для токарных станков: Устанавливаются в шпиндель для зажима цилиндрических заготовок.
• Цанги для фрезерных станков: Применяются в инструментальных патронах для удержания фрез, сверл и других режущих инструментов.

Правильный выбор цанг напрямую влияет на точность обработки и долговечность инструмента. При выборе цанги важно учитывать ее конструкцию, материал и назначение, чтобы обеспечить оптимальную производительность и надежность работы на станке.
