Цанги ER — это один из самых распространенных и универсальных типов цанг, широко используемых в металлообрабатывающей промышленности, а также на станках с числовым программным управлением (ЧПУ), фрезерных и сверлильных станках. Их высокая точность и надежность сделали их стандартом в современных обрабатывающих центрах.
Если нужна консультация в Москве или Санкт-Петербурге - позвоните по телефону ☎ {phone}.

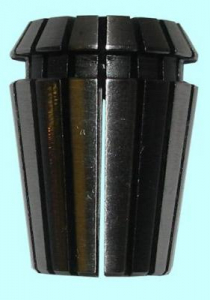

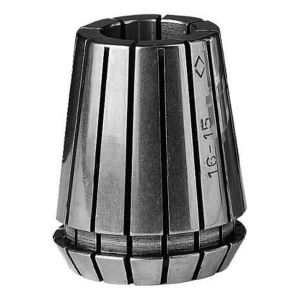

ER-цанга — это эластичная, конусообразная цанга, предназначенная для зажима режущих инструментов или деталей различного диаметра. Она вставляется в цанговый патрон, который устанавливается на шпиндель станка. Благодаря своим характеристикам и точной геометрии, ER-цанги обеспечивают отличную фиксацию и минимальные биения инструмента.
Особенности ER-цанг
Универсальность: ER-цанги подходят для широкого спектра инструментов — сверл, фрез, разверток и других режущих элементов.
Большой диапазон зажима: ER-цанги могут зажимать инструменты с шагом 1 мм, что позволяет использовать их для различных диаметров инструмента.
Конусная форма: ER-цанги имеют двойной конус, что способствует равномерному зажиму по всей длине инструмента, обеспечивая устойчивость и точность обработки.
Высокая точность зажима: ER-цанги гарантируют биение инструмента в пределах 0,005–0,01 мм, что делает их идеальными для точных операций на ЧПУ станках.
Простота использования: Замена инструмента с использованием ER-цанг занимает минимум времени, что повышает производительность работы.
Классификация ER-цанг по размерам
ER-цанги обозначаются по диаметру: ER11, ER16, ER20, ER25, ER32, ER40, ER50. Эти цифры указывают на внешний диаметр цанги в миллиметрах, что определяет максимальный диаметр зажимаемого инструмента.
ER11: Малые цанги, используются для микросверл и мелких фрез.
ER16 и ER20: Подходят для средних и малых инструментов.
ER25 и ER32: Универсальные размеры для большинства фрезерных и сверлильных операций.
ER40 и ER50: Применяются для работы с крупными инструментами и деталями.
Материалы изготовления ER-цанг
ER-цанги изготавливаются из высококачественной легированной стали, что обеспечивает их долговечность и устойчивость к износу. Высокая твердость материала помогает сохранять точность зажима даже при длительном использовании.
Преимущества использования ER-цанг
Высокая надежность зажима: ER-цанги плотно удерживают инструмент, что исключает его смещение даже при высоких оборотах.
Снижение вибрации: Конструкция цанги снижает вибрации, что улучшает качество обработки и уменьшает износ инструмента.
Экономичность: Благодаря универсальности и долговечности, ER-цанги позволяют снизить затраты на инструментальную оснастку.
Применение ER-цанг
ER-цанги используются в различных областях, включая:
Фрезерование: Для точной фиксации фрез различных диаметров.
Сверление: Для зажима сверл в сверлильных и токарных станках.
Гравировка и микрообработка: Для удержания микротехники и небольших инструментов.
Заключение
ER-цанги — это незаменимый инструмент в машиностроении и металлообработке, обеспечивающий точную фиксацию и надежную работу. Их широкое применение на станках с ЧПУ и универсальность делают их лучшим выбором для большинства производственных задач.
