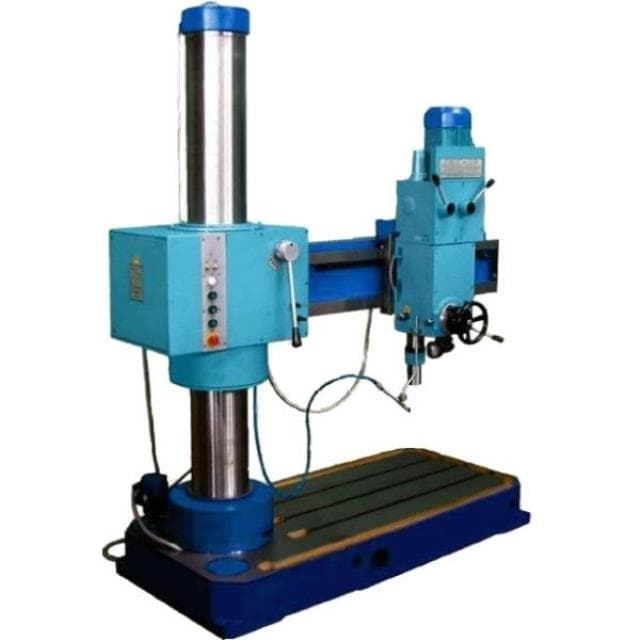

Радиально-сверлильный станок 2К522

Радиально-сверлильный станок 2К522

Описание товара

Радиально-сверлильный станок 2К522 - это высокоточное оборудование, предназначенное для сверления отверстий в различных материалах. Этот станок отличается надежностью, точностью и высокой производительностью, что делает его идеальным выбором для промышленных предприятий.

Преимущества

• Высокая точность сверления
• Надежность и долговечность
• Простота в эксплуатации
• Регулируемая скорость вращения шпинделя
• Широкий диапазон рабочих возможностей

Особенности

• Мощность двигателя: 3 кВт
• Диаметр сверлильного шпинделя: от 10 до 40 мм
• Максимальный диаметр сверления: 50 мм
• Радиус сверления: 1000 мм

Назначение

Радиально-сверлильный станок 2К522 применяется для сверления отверстий различной формы и размера в металлических и неметаллических изделиях. Он может использоваться в автомобильной, машиностроительной, а также в других отраслях промышленности.

Сферы применения

• Машиностроение
• Автомобильная промышленность
• Строительство
• Энергетика

Радиально-сверлильный станок 2К522 предназначен для обработки отверстий в средних и крупных деталях. Наиболее эффективно станок 2К522 может быть использован при обработке отверстий, расположенных под углами в разных плоскостях крупногабаритных деталей в инструментальных, ремонтных, экспериментальных, сборочных и производственных цехах, а также в ремонтных мастерских и ремонтных базах на судах.

Описание радиально-сверлильного станка 2К522

• Можно обрабатывать отверстия ниже уровня пола, а также отверстия с горизонтальной осью, расположенные вблизи от пола, вести обработку отверстий в ограниченном пространстве.
• Станок 2К522 состоит из следующих основных узлов: плиты, колонны, корпуса, рукава. сверлильной головки. устройства охлаждения и электрооборудования.
  Колонна крепится к плите неподвижно.
• Корпус по колонне перемещается во втулках скольжения, поворот корпуса на колонне осуществляется в подшипниках качения. В корпусе расположены механизмы подъема рукава (ручной и механизированный), поворота рукава вокруг его горизонтальной оси, зажима корпуса на колонне и шкаф электрооборудования.
• Рукав представляет собой сварную жесткую конструкцию со стальными калеными направляющими.
• Сверлильная головка перемещается по направляющим рукава на опорах качения и состоит из следующих узлов: каретки, механизма поворота сверлильной головки вокруг ее горизонтальной оси, электропривода и коробки скоростей, шпинделя и механизма подачи шпинделя, предохраняющих устройств по крутящему моменту и осевой силе.
• При необходимости обработки отверстий в ограниченном пространстве имеется возможность устанавливать сверлильную головку непосредственно на корпус (без рукава), сохраняя при этом ее поворот вокруг горизонтальной оси.
• Плита при этом может сниматься, а колонна станка крепится по месту.
• Обработку мелких деталей рекомендуется производить на коробччатом столе, установленном на плите станка.
• Для обработки крупногабаритных деталей вне рабочей поверхности плиты станок должен быть выставлен по уровню с помощью винтовых опор.
• Обслуживание станка не требует высокой квалификации.
• Все органы управления станком расположены в удобной для оператора зоне и имеют соответствующие символы и надписи. Усилия на маховиках рукоятках управления незначительные.

Технические характеристики радиально-сверлильного станка 2К522

Комплектация

• Станок 2К522
• переходные втулки с конусом Морзе,
• сверлильный патрон,
• ключи и рукоятка поворота рукава и сверлильной головки,
• шприц для смазки узлов станка 2К522.
• Инструкция по эксплуатации,
• Упасовка.

Дополнительная комплектация

• Тиски,
• Коробчатый стол.

• Ø Сверления, мм 32
• Вылет шпинделя, мм 800
• Регулировка частоты вращения шпинделя Ступенчатая
• Конус шпинделя КМ4
• Реверс да
• Макс. обороты 2000
• Напряжение, В 380
• Мощность, кВт 1.5
• Масса, кг 950
• Модель 2К522
• Производство Российская Федерация
