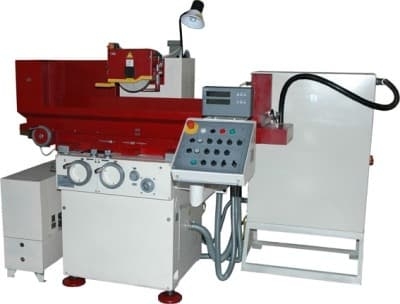

Станок плоскошлифовальный с крестовым столом 3Д711АФ10-1 исп.30

Станок плоскошлифовальный 3Д711АФ10-1 исп.30

Станок плоскошлифовальный 3Д711АФ10-1 исп.30 - это надежное и производительное оборудование, предназначенное для точной обработки различных материалов. Он отлично подходит для производства деталей с высокой точностью и качеством.

Преимущества:

• Высокая производительность
• Повышенная точность обработки
• Надежность и долговечность
• Простота в эксплуатации

Особенности:

• Крестовой стол для удобства работы
• Мощный двигатель для эффективной обработки
• Регулируемая скорость шлифования
• Современный дизайн и компактные размеры

Станок плоскошлифовальный 3Д711АФ10-1 исп.30 идеально подходит для использования в автомобильной, машиностроительной и других отраслях промышленности. Он позволит вам значительно увеличить производительность и качество вашей продукции.

Плоскошлифовальный станок 3Д711АФ10-1 исп.30 с горизонтальным шпинделем. Рациональные конструкции станины, салазок крестового суппорта стола и шлифовальной головки обеспечивают высокую жесткость и виброустойчивость станков, что гарантирует высокую точность и чистоту поверхностей обрабатываемых изделий. Применение в узлах подач шарикоподшипниковых пар качения обеспечивает плавное, высокоточное, безлюфтовое позиционирование. Все рабочие помещения станка автоматизированы.

Описание плоскошлифовального станка 3Д711АФ10-1 исп.30

Отличается удобной компоновкой, высокой точностью обработки как плоских, так и профильных поверхностей. Компоновка станка 3Д711АФ10 позволяет с успехом применять специальные приспособления типа Диаформ для правки шлифовальных кругов при обработке сложных профилей производительно и с высокой точностью. Сверхточные радиальноупорные подшипники шпинделя обеспечивают возможность обработки поверхностей как периферией, так и торцом круга с зеркальной чистотой, а в комплексе с цифровой индикацией и шарико-винтовыми парами в узлах подач по координатам X, У позволяют обрабатывать горизонтальные и вертикальные уступы с микронной точностью. Бесступенчатое регулирование частоты вращения двигателя переменного тока привода шпинделя позволяет выбирать оптимальные скорости резания при любых размерах используемых шлифовальных кругов. Все перемещения рабочих органов производятся по закаленным стальным планкам на роликовых опорах качения, что обеспечивает высокую точностную долговечность станка при абсолютно малых усилиях перемещения. Автоматическая смазка всех направляющих и ходовых винтов при надежной защите их от попадания пыли и абразивных частиц сводит к минимуму время на обслуживание станков. Компактный гидропривод с насосом объемного регулирования с принудительной системой вентиляции обеспечивает постоянную низкую температуру гидросистемы станка и тем самым не оказывает влияния на точностные параметры станка. Система подачи СОЖ с магнитным сепаратором. Для сухого шлифования по особому заказу станок может быть укомплектован пылесосом. Наличие механизмов ускоренного перемещения по координатам X, У сокращает время на установочные перемещения. Автоматический цикл обработки плоских поверхностей позволяет работать на оптимальных технологических режимах (съем чернового и чистового припусков, выхаживание, выход стола и шлифовальной головки в исходное положение и высвобождает оператора для выполнения вспомогательных операций. Возможно применение комплектующих изделий ведущих мировых производителей Siemens, Baluff.

Особенности

• Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки;
• Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения;
• Все рабочие перемещения станков автоматизированы;
• Применены комплектующие изделий электрооборудования ведущих мировых производителей «ShneiderElektrik», «Balluff» и т.д.;
• Базовые детали из чугуна.

Технические характеристики 3Д711АФ10-1 исп. 30

Выпускается в следующих исполнениях:

• 3Д711АФ10-1 исп.30 (без УЦИ)
• 3Д711АФ10-1 исп.31 (с УЦИ)

Комплект поставки:

• Станок в сборе;
• Система охлаждения с насосом подачи СОЖ и магнитным сепаратором очистки;
• Гидростанция привода стола и смазки;
• Пульт управления;
• Опора регулируемая 3Е711В.90.0.010 – 4 шт.;
• Оправки Д48-850 40 – 1 шт.;
• Приспособление (державка) для правки шлифовального круга 3Е70.П30-01 – 1 шт.;
• Фланец шлифовального круга (в комплекте со шлифовальным кругом установлен на станке) - 1 шт.;
• Фланец шлифовального круга (без шлифовального круга, в ящике ЗИП) - 1 шт.;
• Быстроизнашиваемые запасные части, инструмент и принадлежности;
• Руководство по эксплуатации.

Дополнительная оснастка (поставляется за отдельную плату):

• электромагнитная плита 7208-0059 исп. 05;
• приспособления для профильного шлифования, расширяющие технологические возможности.;

• Ø шлифовального круга, мм 250
• Длина стола, мм 450
• Объем для доставки, м3 7.07
• Модель 3Д711АФ10-1 ИСП.30
• Производство Беларусь
• Type Станок плоскошлифовальный с крестовым столом
