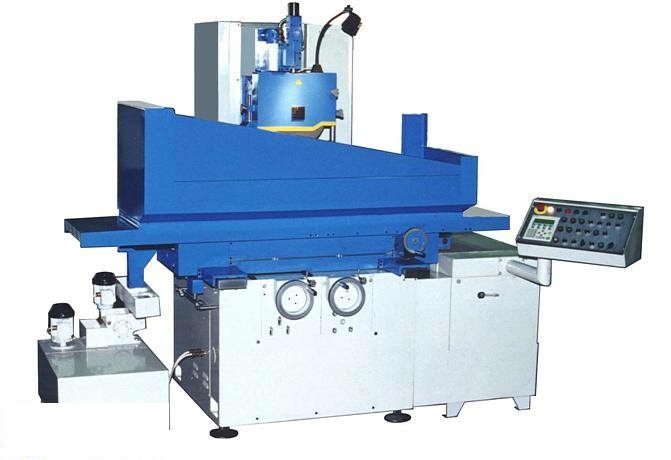

Плоскошлифовальный станок 3Д711ВФ11 исп.20 с ПЛК

Описание товара:

Плоскошлифовальный станок 3Д711ВФ11 исп.20 с ПЛК - это высокоточное оборудование, предназначенное для шлифовки различных поверхностей с высокой точностью и качеством.

Преимущества товара:

• Использование ПЛК для управления, что обеспечивает точность и надежность процесса шлифовки.
• Высокая производительность и эффективность работы.
• Прочная конструкция и долгий срок службы.
• Удобство в эксплуатации и обслуживании.

Особенности товара:

• Модель: 3Д711ВФ11 исп.20.
• Тип управления: ПЛК.
• Рабочая поверхность: 1000x500 мм.
• Максимальный вес заготовки: 700 кг.

Назначение и сферы применения:

Плоскошлифовальный станок 3Д711ВФ11 исп.20 с ПЛК идеально подходит для производственных предприятий, занимающихся механической обработкой деталей, а также для мастерских и цехов, где требуется высокая точность и качество обработки поверхностей.

Плоскошлифовальный станок 3Д711ВФ11 х20 с командоконтроллером предназначен для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей - профильных поверхностей, пазов уступов, а также шлифования торцом круга.

Описание плоскошлифовального станка 3Д711ВФ11 исп.20

На станке возможна работа как в ручном, так и в полуавтоматическом предварительно заданном режиме.На пульте оператора производства фирмы «Siеmens» имеется возможность запрограммировать следующие параметры: общий припуск, чистовой припуск, черновая подача, чистовая подача, количество выхаживаний, подача алмаза ( кратно 5 мкм ), количество циклов правки.

Правка шлифовального круга осуществляется автоматически с одновременной компенсацией положения шлифовальной головки. Величина съема припуска по координате Y отображается на пульте оператора. Поперечное перемещение по координате Z осуществляется от частотно-регулируемого электропривода Mitsubishi. Управление электроавтоматикой станка и управление шаговым приводом вертикальной подачи осуществляется посредством командоконтроллера фирмы «Siеmens».

Конструкция колонны, станины, стола и шлифовальной головки выполнены из отливок серого чугуна и обеспечивает высокую жесткость и виброустойчивость, что гарантирует стабильную точность и чистоту обработки. Перемещение стола в продольном направлении по координате X осуществляется с помощью гидроцилиндра по чугунным направляющим скольжения.

Перемещение суппорта и шлифовальной головки осуществляется по стальным закаленным направляющим на роликовых опорах качения посредством шариковинтовых пар и электроприводов. Автоматическая смазка всех направляющих сводит к минимуму время на обслуживание станка. Имеется механизм правки шлифовального круга, установленный на шлифовальной головке. Продольное перемещение алмаза осуществляется от асинхронного электродвигателя, вертикальное - от шагового электродвигателя. Имеется возможность подключения электромагнитной плиты с системой размагничивания, а также приспособлений с электроприводом. Все рабочие перемещения станка автоматизированы.

На станке предусмотрены устройства ручных перемещений по осям Х, Y,Z. Имеются устройства точных ручных подач с ценой деления лимба по оси Y-0,0005 мм, по оси Z-0,001 мм. Станок производится на комплектующих лучших мировых производителей электрооборудования: «Siemens», «Schneider-electric», «Philips», «Balluff».

Выпускается в следующих исполнениях:

• 3Д711ВФ11 исп.20 (с командоконтроллером)
• 3Д711ВФ11 исп. 23

Технические характеристики 3Д711ВФ11 исп.20

Комплект поставки 3Д711ВФ11 исп.20 с ПЛК

• станок 3Д711ВФ11 исп.20 с ПЛК
• инструкция по эксплуатации
• упаковка

• Ø шлифовального круга, мм 300
• Длина стола, мм 630
• Напряжение, В 380
• Мощность, кВт 4
• Масса, кг 3550
• Объем для доставки, м3 12.23
• Модель Д711ВФ11 исп.20 с ПЛК
• Производство Беларусь
