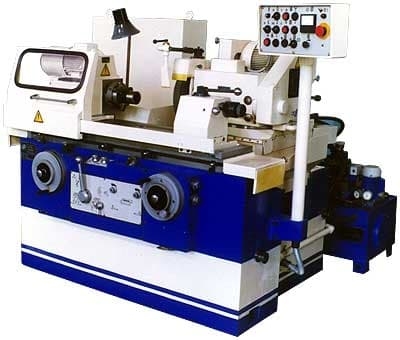

Круглошлифовальный станок 3С120В
Преимущества круглошлифовального станка 3С120В:
- Высокая производительность и точность обработки
- Надежность и долговечность
- Простота в использовании
- Компактный размер для экономии места в цехе
Особенности круглошлифовального станка 3С120В:
- Мощность двигателя: 5 кВт
- Диаметр обрабатываемого заготовки: до 200 мм
- Возможность работы с различными материалами
- Автоматическое управление процессом шлифования
Круглошлифовальный станок 3С120В предназначен для шлифования и обработки деталей различной сложности. Он подходит для использования в машиностроении, автопроме, электронике и других отраслях промышленности.
Если вам нужно надежное и качественное оборудование для производства, круглошлифовальный станок 3С120В идеально подойдет для ваших задач. Закажите его прямо сейчас и убедитесь в его эффективности!
Станки универсальные круглошлифовальные 3С120В предназначены для наружного и внутреннего шлифования цилиндрических, конических и фасонных поверхностей, а также плоских фланцевых поверхностей в патроне и центрах при ручном управлении станком в условиях единичного и мелкосерийного производства.
Описание круглошлифовального станка 3С120В:
На станке 3С120В предусмотрена установка двух шлифовальных кругов, что значительно расширяет технологические возможности, а также применен несъемный настольный прибор правки шлифовального круга с компенсацией износа круга, что обеспечивает постоянство размеров партии обрабатываемых деталей.
На базе вышеуказанных станков выпускаются модифицированные станки мод.3С120ВФ10 с применением цифровой индикации.
Технические характеристики 3С120В
| Наименование параметра | Модель |
|---|---|
| 3С120В | |
| Максималные размеры устанавливаемой заготовки, мм: | |
| - в центрах: диаметр / длина | 125/400 |
| - в патроне: диаметр / длина | 125/250 |
| Максимальные размеры шлифования, мм: | |
| - в центрах: диаметр / длина | 125/360 |
| - в патроне при наружном шлифовании: диаметр/длина | 125/150 |
| - в патроне при внутреннем шлифовании: диаметр/длина | 50/75 |
| Максимальная масса устанавливаемой заготовки, кг: в центрах / в патроне | 15/8 |
| Класс точности по ГОСТ 8 | В |
| Точность цилиндрических поверхностей образца, мкм: | |
| - круглость в центрах | 1 |
| - круглость в патроне | 1,6 |
| Шероховатость обработанных поверхностей образцов-изделий, Ra: | |
| - цилиндрической наружной | 0.16 |
| - цилиндрической внутренней | 0.32 |
| - плоской торцовой | 0.63 |
| Максимальны размеры шлифовального круга, мм: | |
| для наружного шлифования: | |
| - основной круг - наружный диаметр / высота | 350/40 |
| - вспомогательный круг - наружный диаметр / высота | --- |
| для внутреннего шлифования: | |
| - наружный диаметр / высота | 32/25 |
| Окружная скорость вращения шлифовального круга, не более, м/с | 35 |
| Максимальный угол поворота, мм: | |
| стола верхнего: | |
| - по часовой стрелке | 4 |
| - против часовой стрелки | 11 |
| бабки передней при обработке в патроне: | |
| - к шлифовальной бабке / от шлифовальной бабки | 90/30 |
| - бабки шлифовальной | 180 |
| - плиты поворотной | +/-45 |
| Суммарная мощность электродвигателей, кВт | 5,18 |
| Питающая сеть | переменный ток |
| Род тока | 3-фазный |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Габаритные размеры с отдельно расположенным оборудованием, мм: | |
| - длина | 2020 |
| - ширина | 1900 |
| - высота | 1600 |
| Масса нетто, кг | 2700 |
Cтандартный комплект поставки станка:
- станок в сборе;
- набор шлифовальных кругов;
- комплект слесарно-монтажного инструмента;
- устройство угловой ориентации;
- патрон в комплекте;
- приборы правки шлифовальных кругов (2 шт.);
- внутришлифовальная головка;
- люнеты открытые и закрытые;
- оправка для балансировки шлифовального круга.
Принадлежности за отдельную плату:
- прибор радиусной правки шлифовального круга;
- мостик для установки уровня;
- призмы;
- четырехкулачковая планшайба.
