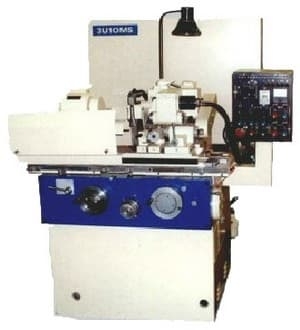

Универсальный круглошлифовальный полуавтомат 3U10MS (3У10MС)

Универсальный круглошлифовальный полуавтомат 3U10MS (3У10MС)

Преимущества:

• Высокая производительность
• Надежность и долговечность
• Простота в эксплуатации
• Широкий диапазон настроек

Особенности:

• Мощность: 10 кВт
• Диаметр шлифования: до 300 мм
• Точность обработки: 0.005 мм
• Система охлаждения

Назначение:

Универсальный круглошлифовальный полуавтомат 3U10MS (3У10MС) предназначен для шлифования различных поверхностей, обработки деталей из металла, пластика и других материалов.

Сферы применения:

• Машиностроение
• Автомобильная промышленность
• Электроника
• Медицинская техника

Универсальный круглошлифовальный полуавтомат 3U10MS (3У10MС) предназначен для шлифования как наружных, так и внутренних цилиндрических, конических и торцевых поверхностей, в центрах или патронах. Укомплектованность каждого станка  3U10MS (3У10MС) всеми необходимыми в повседневной практике универсальными принадлежностями и поставка по заказу различных специализированных устройств обеспечивает высокую универсальность станков.

   Наличие автоматизированного цикла шлифования с управлением от специального командоаппарата; бесступенчатое регулирование в широком диапазоне скоростей стола и подачи шлифовальной бабки, также частоты вращения бабки изделия и внутришлифовального шпинделя; простота обслуживания и наладки гарантирует вам достаточно высокую производительность и достичь особо высокой точности обработки. На универсальных круглошлифовальных станках 3U10MSF1 (3У10МС) устанавливается УЦИ – Heindehain.

Особенности

• Возможность внутренней шлифовки обеспечивается дополнительной комплектацией станка: пневмошпинделем А30/100 (40.000 – 90.000 об/мин.), внутришлифовальной головкой GMN Paul Müller TSI 40cdх200с ременным приводом (до 40.000 об/мин.), электрошпинделем PS-RG-84-P (50.000 – 80.000 об/мин.);
• Наличие автоматизированного цикла шлифования с управлением от специального командаппарата;
• Бесступенчатое регулирование в широком диапазоне скоростей стола и подачи шлифовальной бабки, также частоты вращения бабки изделия и внутришлифовального шпинделя;
• Простота обслуживания и наладки.

Технические характеристики 3U10MS

Комплект поставки

• Станок в сборе (с СОЖ);
• Панель программирования E82ZBC (для ввода параметров привода);
• Наладка для 3хкулачкового патрона 2.037.51.000.00.0 (на станке);
• Приспособление для правки поворотное 2.037.58.000.00.0 (на станке);
• Оправка балансировочная 3В10-66-401;
• Центр 3.037.90.501.00.0;
• Кольцо 015.40.015-2 (для установки узкого круга 13, 16 мм.);
• Полуцентр 3В10-90-409;
• Съемник 3В10-90-425;
• Съемник 2.037.90.210.00.0;
• Винт В.М6-6x20. 14Н.05 ГОСТ 1482 (2 шт.);
• Шлифовальный круг 250х25х76 (на станке);
• Хомутик 7107-0061;
• Хомутик 7107-0062;
• Ключ Д73-72 (от электрошкафа);
• Виброопора (4 шт.);
• Руководство по эксплуатации.

Дополнительная оснастка (поставляется за отдельную плату)

• Внутришлифовальная головка с ременным приводом или электрошпинделем;
• Приспособление для правки откидное 2.037.59.000.00.0 (при заказе внутришлифовальной головки);
• Наладка с цангами 2.037.51.000.01.0 (3-10 мм);
• Наладка с планшайбой 2.037.51.000.03.0;
• Прибор активного контроля 2.087.32.000.00.0;
• Патрон 3-х кулачковый 7100-0001 А (ГОСТ 2675-80);
• Прибор для радиусной правки 015.58.000-0;
• Люнет открытый ЗВ10-67-001;
• Люнет закрытый ЗВ 10-68-001;
• Сухари балансировочные 3.037.40.505.00.0 (6шт.);
• Фланец для шлифовального круга (доп.комплект) 3.037.40.516.00.0;
• Фланец для шлифовального круга (доп.комплект) 3.037.40.517.00.0;
• Оправка внутришлифовальная 015.45.001-1(при заказе внутришлифовальной головки);
• Оправка внутришлифовальная 015.45.002-1 (при заказе внутришлифовальной головки);
• Оправка внутришлифовальная 015.45.003-1 (при заказе внутришлифовальной головки).

• Ø шлифовального круга, мм 35
• Длина стола, мм 80
• Объем для доставки, м3 5.39
• Модель U10MS
• Type Универсальный круглошлифовальный полуавтомат 3
