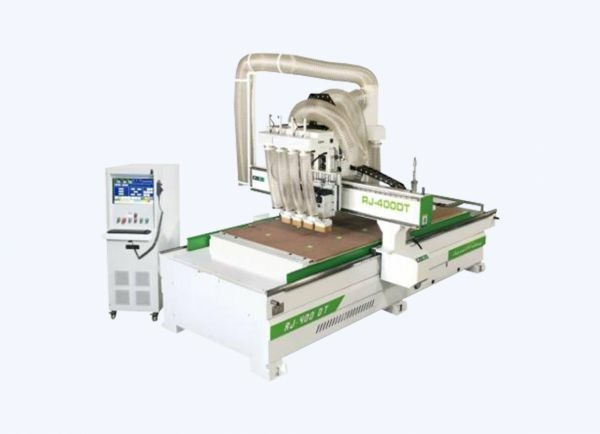

4-х шпиндельный обрабатывающий центр ChangFeng CF-RJ-400DT
Артикул: 4-kh-shpindelnyy-obrabatyvayushchiy-tsentr-chang-feng-cf-rj-400dt Код товара: 104680
Четырехшпиндельный обрабатывающий центр Chang Feng CF-RJ-400DT предназначен для точной, высокоскоростной фрезерной обработки различных композиционных материалах, фанере, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.
Отличительные особенности
- Зона обработки: ось X: 3000мм; ось Y: 2000 мм; ось Z: 260 мм;
- Скорость перемещения по осям X/Y/Z: – 60/60/15 м/мин;
- Шпиндель: мощность 6 кВт х 18 000 об/мин. – 4 шт.;
- Система ручной смены инструмента;
- Современная система ЧПУ реализует высокоскоростную интерполяцию, скорость перехода между траекториями обработки, обеспечивая высокую точность и производительность; расширенный функционал предоставляет множество инструментов для создания различных типов обработки шипа и пазов; графическое программирование: обеспечивает простую и интуитивно понятную комбинацию элементов для программирования траектории обработки детали, оператору требуется только ввести размер детали для завершения обработки, что значительно сокращает время создания программы обработки;
- Автоматическая система смазки;
- Конструкция портального типа.
Особенности станка
Особенности модели CF-RJ-400DT
- Зона обработки: ось X: 3000мм; ось Y: 2000 мм; ось Z: 260 мм
- Скорость перемещения по осям X/Y/Z: – 60/60/15 м/мин
- Шпиндели HQD 6.0KW – 4шт.
- Система ручной смены инструмента
- Система управления SYNTEC 60CA
Конструктивные преимущества
СТАНИНА И ПОРТАЛСтанина это фундамент всей конструкции, от надежности и жесткости которой зависит дальнейшая работа обрабатывающего центра на протяжении всего срока эксплуатации. Станина имеет форму рамной конструкции с ребрами жесткости и перекрытиями из цельнометаллического листа, это обеспечивает надежную базу для дальнейшего крепления на нее всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки. Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжелом портальном фрезерном центре за одну установку. Точность фрезеровки обеспечивает правильную геометрию для дальнейшего крепления направляющих и зубчатых реек. На заводе ChangFeng осуществляется проверка геометрии на каждом этапе сборки. | |

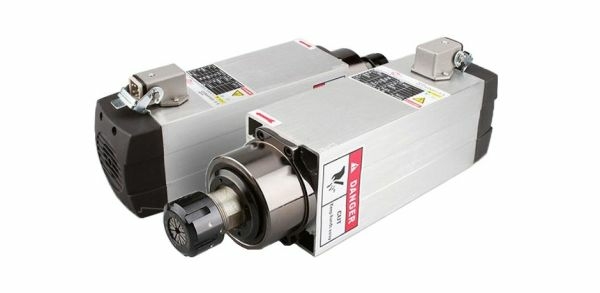

 | ЭЛЕКТРОШПИНДЕЛЬСтанок оснащен надежными электрошпинделями 4 х 6 кВт. |

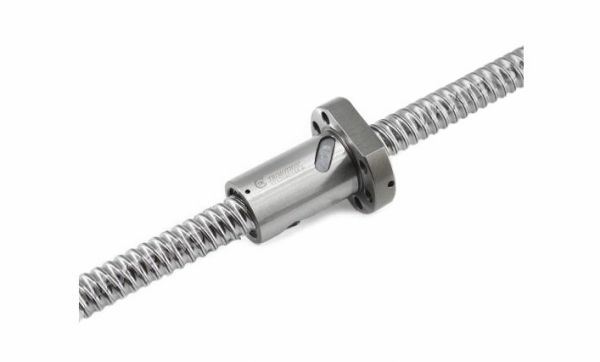

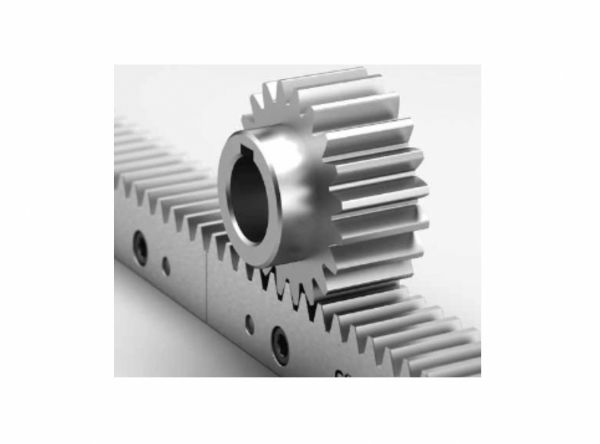

 | ПЕРЕМЕЩЕНИЕ ПО ОСЯМЗубчатая рейка и шестерня (Германия), Направляющие качения и каретки LMA Тайвань, Шарико-винтовые пары TBI 2510 (TBIMOTION) – обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность. |

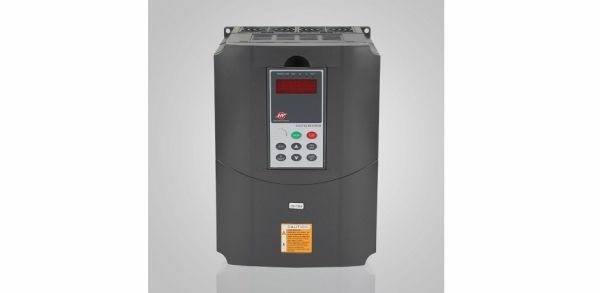

 | ИНВЕРТОРИнвертор Beishide Высокопроизводительный, надежный, 7,5 кВт (Beishide). |

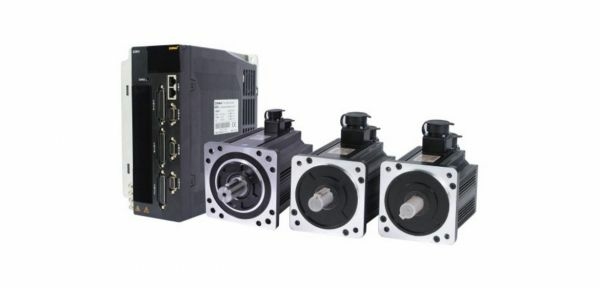

 | СЕРВОМОТОРЫ DORMAСервомоторы DORMA повышенной мощности 1,5 кВт. Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 60/60/15 м/мин. |
СИСТЕМА СМАЗКИАвтоматическая система смазки - осуществляет смазку всех необходимых узлов и агрегатов. | |

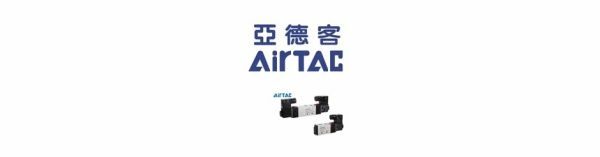

 | ПНЕВМАТИЧЕСКИЕ КОМПОНЕНТЫКомпоненты пневматики от компании AIRTAC (Тайвань) – гарантируют безотказную работу оборудования в условиях реального производства. |

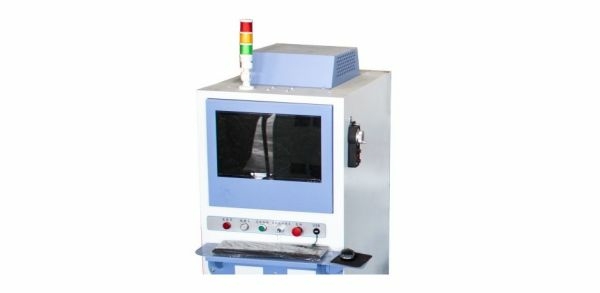

 | СИСТЕМА УПРАВЛЕНИЯСовременная и всем хорошо знакома система ЧПУ на базе стойки SYNTEC 60CA (Тайвань) реализует высокоскоростную интерполяцию, скорость перехода между траекториями обработки, обеспечивая высокую точность и производительность; расширенный функционал предоставляет множество инструментов для создания различных фрезерных операций: обеспечивает простую и интуитивно понятную комбинацию элементов для программирования траектории обработки детали. |
 | СЕРВИС И ОБСЛУЖИВАНИЕПрофессиональный, оперативный и качественный сервис. |
Технические характеристики станка
| Наименование | CF-RJ-400DT |
|---|---|
| Перемещения По оси X Y Z | Перемещения 3000/2000/260 мм |
| Шпиндель Шпиндель Частота вращения шпинделя Мощность шпинделя Количество шпинделей Тип цанги | Шпиндель HQD 18 000 об/мин 6 кВт 4 шт. ER32 |
| Конструкция шпиндельного блока Количество инструментов Максимальный диаметр инструмента Минимальное центровое расстояние между шпинделями Тип смены инструмента | Конструкция шпиндельного блока 4 шт 20 мм 270 мм Ручная смена |
| Система фиксации заготовки Размер стола Мощность вакуумного насоса Производительность вакуума | Система фиксации заготовки 3000х2000х260 мм 7,5 кВт 250 м2/час |
| Привод подачи Мощность приводов Привод подачи Инвертор ШВП и Зубчатая рейка Скорость быстрых перемещений по осям X/Y/Z | Привод подачи 1,5 кВт Сервопривод DORMA 7,5 кВт (Beishide) HIWIN, Тайвань/ PMI, Тайвань 50/30/20 м/мин |
| Другие данные Система ЧПУ Потребляемая мощность Подключение воздуха Требуемое давление воздуха Количество и диаметр выходов под аспирацию | Другие данные SYNTEC 60CA 11 кВт 8 мм 6,5 Бар 1х152,4 мм |
| Габариты станка (ДхШхВ), мм | 4500х3000х1900 |
| Масса станка, кг | 2000 |
