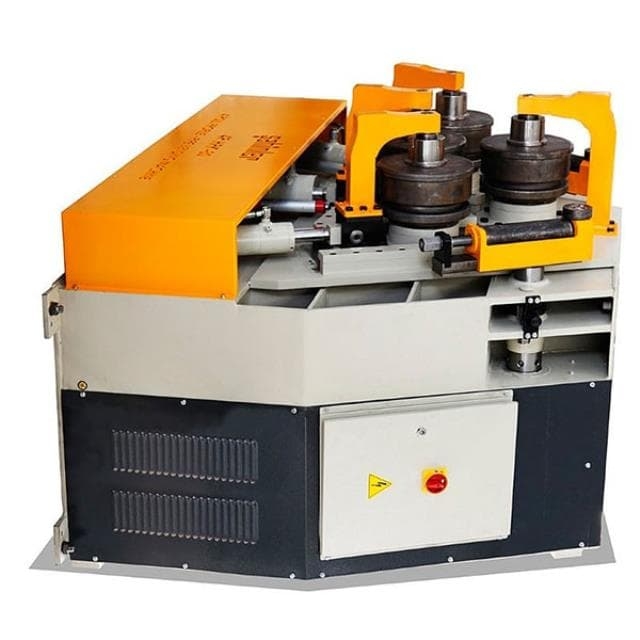

Sahinler 4R HPK100 - гидравлический профилегибочный станок sahF0034874

Преимущества гидравлического профилегибочного станка Sahinler 4R HPK100

• Высокая производительность и точность изготовления изделий
• Надежность и долговечность оборудования
• Простота в использовании и обслуживании
• Широкий диапазон гибких возможностей по обработке профильных материалов

Особенности гидравлического профилегибочного станка Sahinler 4R HPK100

• Мощный гидравлический привод
• 4 валка для точного и равномерного гиба материала
• Цифровой контроль угла гиба и длины материала
• Система автоматической подачи материала

Назначение гидравлического профилегибочного станка Sahinler 4R HPK100

Этот станок предназначен для гибки профильных материалов различной формы и размеров с высокой точностью и качеством.

Сферы применения гидравлического профилегибочного станка Sahinler 4R HPK100

• Строительство и металлообработка
• Производство мебели и дверей
• Автомобильная и авиационная отрасли
• Производство вентиляционных систем и кухонного оборудования

Профилегибочная машина Sahinler 4R HPK100 с приводными роликами предназначена для гибки различного вида профиля, позволяет производить изгиб с любыми углами за один прокат. Станок работает в горизонтальном и вертикальном положениях. Управление станком осуществляется через мобильную контрольную панель. В стандартную комплектацию входят УЦИ и 3-х осевое механическое устройство выставления оптимального угла.

По желанию заказчика может быть оснащен дополнительными комплектами валков, и 3-х осевым гидравлическим устройством выставления оптимального угла.

Оборудование имеет различные специализированные насадки для получения необходимой кривизны изделий. Вручную согнуть трубы в спираль, а уголок в правильную окружность очень сложно, практически это невыполнимая задача. С помощью гидравлического профилегиба это делается довольно быстро с рабочей скоростью 6,37 м/мин. Станок турецкого производителя имеет вес 2000 кг, а его потребляемая мощность составляет 5,5 кВт.

Устройство профилегиба 4R HPK100

Прочная конструкция агрегата обеспечивает высокое качество выполняемых работ, точность гиба профилей в горизонтальном и вертикальном положении. За счет уникальной конструкции на данном аппарате можно получать симметричную конфигурацию изделий, когда поджатие совершают два боковых ролика одновременно. В случае работы только одного получается асимметричная форма заготовки. Станок оснащен передвижной панелью управления. На ней находится кнопка для отключения агрегата в случае возникновения аварийной ситуации. За расположением валов следят цифровые датчики.

Профилегиб гидравлический четырехроликовый 4R HPK 100 включает в себя:

• вариатор для плавного изменения скорости двигателя;
• гидравлические опоры;
• цифровую панель управления с системой NC;
• дополнительные ролики для гибки разного типа профиля, труб, прутка.

На данном станке можно получать изделия как открытого, так и замкнутого контура с плавными переходами. Если в работе гидравлического профилегиба не используется нижний центральный ролик, агрегат работает как трехроликовый. Такой прием позволяет получить качественную обработку полых заготовок (тонкостенных труб, уголков и др.). Именно этот ролик можно менять на специализированные приспособления.

Профиль обрабатываемый на 4R HPK100

Вид профиля	Макс. сечение профиля, мм	Мин. диаметр, мм	Комплектация
	60х60 15х15	750 400	+
	100х20 30х10	800 400	+
	200х30 (160х35) 80х5	1200 (800) 400	+
	UPN 180 UPN 30	900 400	+
	UPN 180 UPN 30	1000 400	+
	110х11 30x4	1000 400	+
	90х10 30х4	1000 400	+
	110х11 30х4	1000 550	+
	80х5 25х2	1300 450	доп.
	100х40х4 25х15х2	1300 450	доп.
	Ø 75 Ø 15	800 450	доп.
	Ø 125х2,5 Ø 15х1	1400 450	доп.
	Ø 4"х6,02 Ø 1/2"х2,77	1000 450	доп.
	100х100х12 40х40х4	1500 450	доп.
	100х100х10 40х40х4	1000 700	доп.
	IPN 180 IPN 80	1000 400	доп.

Технические характеристики профилегибочного станка Sahinler 4R HPK100

Комплект поставки Sahinler 4R HPK100

• станок
• упавковка

Дополнительные возможности:

• Вариатор скорости
• 3+3 гидравлическая поддержка
• Цифровая панель управления:
• Управление позиционированием по восьми осям
• Ручной/полуавтоматический/автоматический режим
• 48 заданий, 1000 программ в памяти
• Удобный экран с высоким разрешением
• Процессор Siemens PLC (256 kB ROM)

• Макс. ☐ трубы, мм 6
• Макс. Ø трубы, мм 125
• Мах толщина стенки, мм 6
• Макс. обороты 5
• Напряжение, В 380
• Мощность, кВт 7.5
• Масса, кг 3000
• Модель Sahinler 4R HPK100
• Производство Турция
