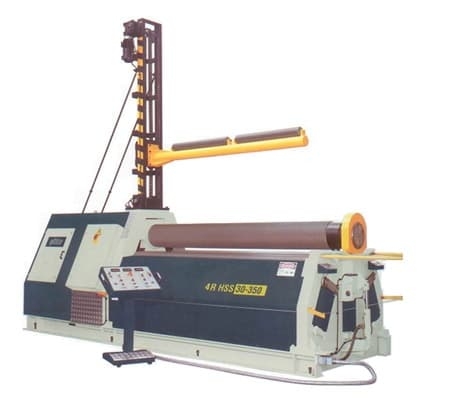

Четырехвалковый гидравлический листогиб Sahinler 4R HSS 20-460

Данный гидравлический листогиб представляет собой надежное и мощное оборудование, которое позволяет эффективно изготавливать детали из листового металла. Sahinler 4R HSS 20-460 обладает четырьмя валками, что обеспечивает точность и качество изготовления деталей.

Особенности товара:

• Четырехвалковая конструкция для более точного гиба
• Гидравлическое управление для удобства оператора
• Широкий диапазон гибочных возможностей
• Прочная и надежная конструкция для долговечности
• Простота обслуживания и настройки

Преимущества товара:

• Высокая производительность и эффективность работы
• Высокое качество изготовления деталей
• Надежность и долговечность оборудования
• Простота в использовании даже для непрофессионалов
• Подходит для широкого спектра задач и материалов

Гидравлический листогиб Sahinler 4R HSS 20-460 идеально подходит для производственных предприятий, занимающихся металлообработкой, а также для мастерских и цехов, где требуется высокая точность и качество гибких деталей.

Четырехвалковый гидравлический листогиб Sahinler 4R HSS 20-460 применяется как с использованием, так и без использования различных систем ЧПУ, а также для изготовления деталей переменного радиуса.

Их отличает простота и удобство использования, привлекательный дизайн, надежность в работе.

Листогибы данной серии используются в серийном производстве.

Преимущества Sahinler 4R HSS 20-460

• Гидравлическое позиционирование нижнего прижимного валка;
• Два поперечных валка с двойным прижимным действием, нижние прижимные и поперечные валки оснащены системой балансировки, обеспечивающей идеальную параллельность и высокое качество;
• Гидравлический привод верхних валков с редукторным приводом, оснащенный системой защиты от перегрузки;
• Поршневой механизм перемещения поперечных валков;
• Три цифровых дисплея для установки положения валков;
• Гидравлическая откидная опора для облегчения снятия цилиндра;
• Все органы управления станком удобно расположены на отдельной панели;
• Тяжелая стальная сварная несущая рама, термообработанная для снятия напряжений;
• Валки с индукционной закалкой выполнены из кованой углеродистой стали с высокой прочностью на растяжение, подвергнуты термообработке и прошли неразрушающий структурный контроль;
• Для специальных типов работ имеются валки со шлифованной поверхностью; устройство для конической гибки;
• Гидравлические компоненты (двигатель, насосный агрегат, клапаны высокого давления, электромагнитные клапаны, датчик уровня масла и т.п.) фирм DUPLOMATIC, BREVINI, MARZECHI (Италия);
• Система аварийного отключения: проволочный барьер безопасности вокруг машины и кнопка аварийного останова;
• Электрооборудование: SIMENS PLC GROUP (Германия);
• Двухскоростная система, управляемая с независимой консоли;
  Вальцы 4R HSS изготовлены в соответствии с директивами по технике безопасности ЕС (маркировка "СЕ").

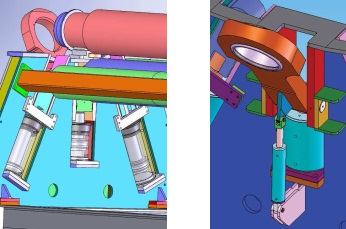

Устройство станка Sahinler 4R HSS 20-460

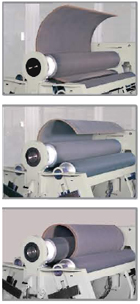

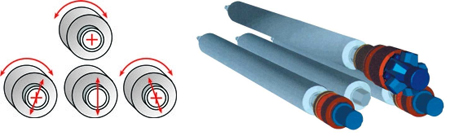

Система прямолинейного перемещения боковых вальцев позволяет осуществлять предварительную гибку без потери мощности. 3 независимых приводных вальца, гидравлич. планетарная коробка передач, что позволяет гнуть тонкий лист больших размеров

Откидной торец с гидравлическим приводом:

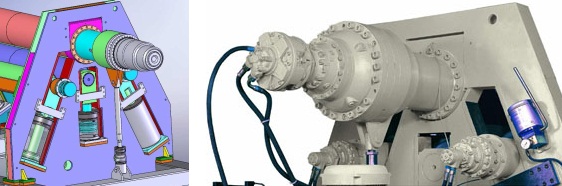

Система силового привода

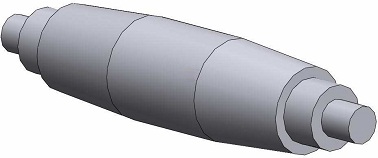

Вал бочкообразной формы. Технология обеспечивает компенсацию прогиба вала.

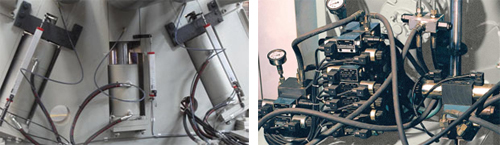

Итальянская система гидравлических приводов

Цилиндры приварены к станине, что не требует специальной балансировки штока, даже если заказчик работает при избыточных производственных мощностях, легко регулируются и поддаются ремонту.

Система ЧПУ (Устанавливается дополнительно):

7-и осевая система ЧПУ ESA/GV (Италия) Kvara
Левый вал – 2 Оси.
Правый Вал – 2 Оси
Главный Вал –2 Оси
Нижний вал – 1 Ось
10-и осевая система ЧПУ ESA/GV (Италия) Kvara
2 боковые поддержки – 2 Оси
Кран поддержки – 1 Ось

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

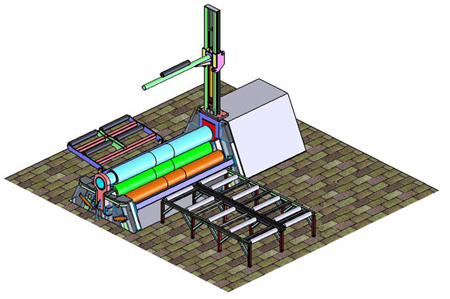

Гидравлический кран поддержки и боковые опоры для изделий большого диаметра.

Рольганг для подачи листа.

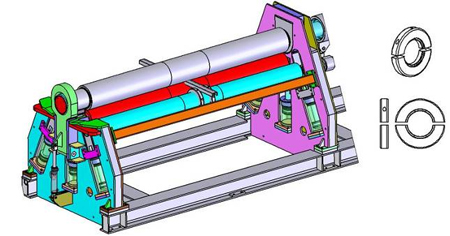

Кольца фиксации на боковые валки для гиба швеллера.

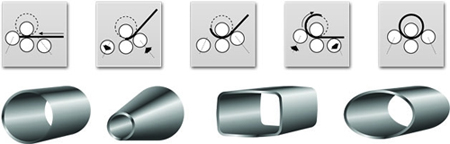

Схема работы валков:

• Лист металла подается горизонтально между валов - это удобно, т.к. вместо крановой балки можно использовать столы подачи
• Задний боковой вал, расположенный напротив стороны подачи листа, может быть использован как задний упор для немедленного прямоугольного гиба листа, в результате чего происходит выравнивание листа.
• После прямоугольного гиба лист надежно зажат между верхним и нижним центральными валами, поэтому операции предподгиба и гиба — точные и надежные, без риска соскальзывания листа.
• Сразу после операции предподгиба, происходит скручивание цилиндра любого необходимого диаметра. Это означает, что рабочая зона станка минимальна, так как зона подачи листа находится лишь с одной стороны станка (см рис. Выше).
• Гиб задней кромки происходит после того, как цилиндр готов. В основном, цилиндры могут быть произведены за один проход, в одном направлении.
• Гибка конусов — более простой процесс, задние валы задают угол конуса, а центральный нижний вал используется, чтобы держать лист.
• Так как при помощи четырех валов лист надежно закреплен в процессе гибки, то Четырехвалковый гибочный станок с двойным предподгибом является единственным станком, на котором возможно использование NC и CNC контроллеров.

Технические характеристики Sahinler 4R HSS 20-460

Комплект поставки Sahinler 4R HSS 20-460

• Мощная сварная стальная рама
• Откидной торец с гидравлическим приводом
• Мобильная панель управления
• Устройство для конической гибки
• Система централизованной смазки
• Гидравлическая система балансировки (для ? верхнего вала 280-320-350-380-400-460)
• Электронная система балансировки (для ? верхнего вала 500 -550 -580 -620 -680)
• Система с 2-мя скоростями
• Защита от перегрузки

Дополнительные опции Sahinler 4R HSS 20-460

• 7-и осевая система ЧПУ ESA/GV (Италия) Kvara для 4R HSS
• 10-и осевая система ЧПУ ESA/GV (Италия) Kvara для 4R HSS
• 4-х осевой графический контроллер с сенсорным экраном
• 3-х осевой контроллер с сенсорным экраном
• Кольца фиксации на боковых валках для гибки швеллера.
• Гидравлические боковые опоры для изделий большого диаметра
• Гидравлический кран поддержки заготовок
• Рольганг для подачи листа

• Ширина обработки, мм 2050
• Толщина, мм 50
• Модель 4R HSS 20-460
• Производство Турция
• Type Четырехвалковый гидравлический листогиб
