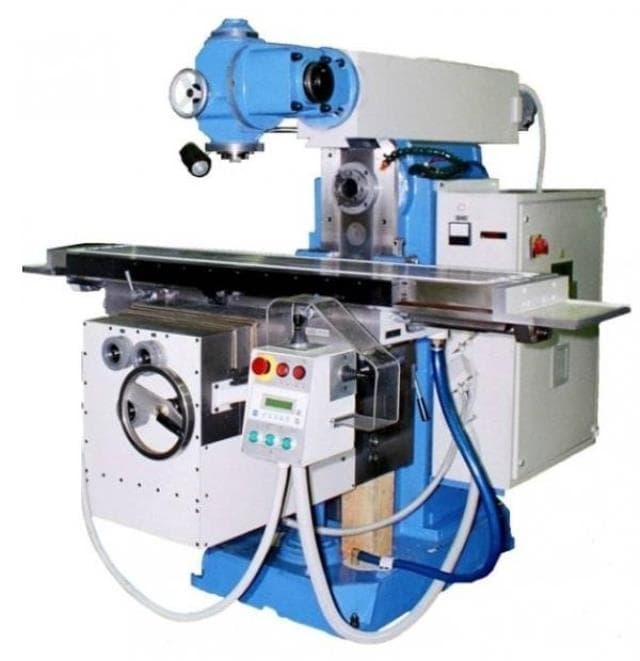

Широкоуниверсальный фрезерный станок 6ДМ82Ш
Артикул: ros6ДМ82Ш Код товара: 5948
Широкоуниверсальный фрезерный станок 6ДМ82Ш
Широкоуниверсальный фрезерный станок 6ДМ82Ш от компании 'Невастанкомаш' - это надежное и мощное оборудование, которое идеально подходит для обработки различных материалов и деталей. Благодаря своей универсальности и высокой производительности, этот станок станет незаменимым помощником для производства в различных отраслях промышленности.
Преимущества широкоуниверсального фрезерного станка 6ДМ82Ш:
- Высокая точность обработки деталей
- Широкий диапазон скоростей и подач для различных материалов
- Надежность и долговечность
- Простота в обслуживании
Особенности широкоуниверсального фрезерного станка 6ДМ82Ш:
- Мощный двигатель с высоким крутящим моментом
- Жесткая конструкция для минимизации вибраций
- Возможность обработки деталей различных размеров и форм
- Интегрированная система смазки для продления срока службы станка
Назначение и сферы применения:
Широкоуниверсальный фрезерный станок 6ДМ82Ш подходит для выполнения широкого спектра операций по фрезерованию, сверлению и растачиванию. Он идеально подходит для производства запчастей, прототипов, форм и матриц в машиностроении, автомобильной промышленности, аэрокосмической отрасли и других областях промышленности.
Широкоуниверсальный консольно-фрезерный станок по металлу 6ДМ82Ш предназначен для выполнения всех видов фрезерных работ, сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в единичном, мелкосерийном и серийном производстве.
Применение в приводе подач серводвигателя с частотным бесступенчатым регулированием, в сочетании с оригинальным конструктивным решением автоматической раздачи движения на управляемые оси, дало возможность задания параметров обработки и последовательности перемещений рабочих органов станка непосредственно с пульта оператора.
Преимущества 6ДМ82Ш
Конструктивные особенности широкоуниверсального консольно-фрезерного станка по металлу 6ДМ82Ш и использование комплектующих изделий ведущих зарубежных фирм, таких как "Merlin Gerin", "Lenze","Mitsubishi Electric", позволили обеспечить максимальное удобство в работе, охватить широкий диапазон режимов обработки, повысить надежность и производительность станка и достичь наибольших показателей точности и качества обработки.
Станок отличается долгим сроком службы и удобством в эксплуатации.
Наличие наряду с горизонтальным, вертикального поворотного шпинделя, имеющего возможность установки под различными углами в двух взаимно перпендикулярных плоскостях, механизма зажима инструмента и ряда дополнительных приспособлений и принадлежностей, позволяет существенно расширить технологические возможности станков.
Исключение из конструкции привода подач механических, содержащих большое количество зубчатых передач, коробок подач, реверса и редуктора позволило значительно сократить кинематические цепи и добиться заметного снижения шумовых показателей, но и также высокой ремонтопригодности станка.
Удобство вариации выбора между работой основным (жёстко расположенным) горизонтальным шпинделем и вертикальной головкой (помещённой на ползуне), которая к тому же, дозволяет осуществлять установку её под различными углами; электромех. головки для закрепления инструмента, в дополнение со стандартной оснасткой, в том числе допустимость применения фрезерной и долбёжной оригинальных накладных головок, - предоставляет возможность ощутимо расширить универсальность выполнение разнообразных работ различным инструментом. И в конечном итоге – даёт серьёзное увеличение технологического потенциала этого исключительного надёжного фрезерного станка под маркой ДЗФС.
Технические характеристики 6ДМ82Ш
|
Размеры рабочей поверхности стола, мм |
400 х 1250 | |
| Наибольшее перемещение стола, мм | продольное | 850 |
| поперечное | 400 | |
| вертикальное | 400 | |
|
Пределы подач стола, мм/мин (бесступенчатое регулирование) |
продольной | 10...2800 |
| поперечной | 10...2800 | |
| вертикальной | 10...900 | |
| Ускоренное перемещение стола, мм/мин | продольное | 3000 |
| поперечное | 3000 | |
| вертикальное | 1000 | |
|
Наибольшее выдвижение гильзы, мм |
75 | |
|
Число подач стола |
Бесступенчатое | |
| Конус шпинделей, ISO | горизонтального | 50 |
| вертикального | 40 | |
| Пределы частот вращения шпинделей, мин-1 | горизонтального |
16...1600 20...2000* |
| вертикального |
31,5...1400 45...2000* |
|
| Количество частот вращения шпинделя | горизонтального | 21 |
| вертикального | 12 | |
| Угол поворота оси вертикального шпинделя, град | к станине | 45 |
| от станины | 90 | |
| в продольной плоскости | ±90 | |
|
Габаритные размеры станка, мм |
2280х2110х2020 | |
|
Масса станка, кг |
3450 | |
|
Класс точности |
П | |
* по особому заказу
Комплект поставки 6ДМ82Ш
| Поставляются по требованию Заказчика за дополнительную плату: |
| 6Д82Г.10.900 Серьга |
| 6Д82Ш.100.110 Оправка /конус 7:24 №50/ (D27) с цапфой |
| 6Д82Ш.100.120 Оправка /конус 7:24 №50/ (D32) с буксой |
| 6Д82Ш.100.130 Оправка /конус 7:24 №50/ (D22) с цапфой |
| 6Д12.100.110 Оправка /конус 7:24 №50/ (D40) для торцовых фрез |
| ДП 30 Ключ торцовый ДО 010.00-88 (для оправки 6Д12.100.110) |
| 6Д12.100.120 Оправка /конус 7:24 №50/ (D32) для торцовых фрез |
| ДП 35 Ключ торцовый ДО 010.00-88 (для оправки 6Д12.100.120) |
| 6Д12.100.140 Оправка /конус 7:24 №50/ (D27) для торцовых фрез |
| 6222-0032 Оправка /конус 7:24 №40/ (D27) для насадных торцовых фрез |
| ДП 22 Ключ торцовый ДО 010.00-88 (для оправки 6222-0032) |
| 6Д82Г.100.150 Втулка переходная /конус 7:24 №50/ (на конус Морзе №5) |
| 6Д82Г.100.160 Втулка переходная /конус 7:24 №50/ (на конус Морзе №4) |
| 6Д82Г.100.170 Втулка переходная /конус 7:24 №50/ (на конус Морзе №3, №2) |
| 6103-0002 Втулка переходная /конус 7:24 №40/ (на конус Морзе №3) |
| 6Д82Ш.100.160 Патрон цанговый (с комплектом цанг) /конус 7:24 №40/ |
| 6Д12.100.160 Патрон цанговый (с комплектом цанг) /конус 7:24 №50/ |
| 6Д82Ш.100.150 Шомпол в сборе |
| 6Д82Ш.100.170 Шомпол в сборе |
| 7036-053 Универсальная делительная головка (УДГ-Д250) |
| 7204-0003 Стол поворотный круглый D250 ГОСТ 16936 |
| 7200-0220 Тиски станочные ГОСТ 16518 |
| 6Д82Г.14.000 Накладная долбежная головка |
| 6Д82Ш.41.000 Накладная фрезерная головка |
