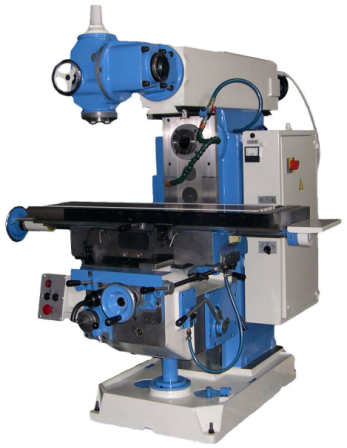

Широкоуниверсальный консольно-фрезерный станок 6К81Ш

Широкоуниверсальный консольно-фрезерный станок 6К81Ш

Описание товара

Широкоуниверсальный консольно-фрезерный станок 6К81Ш - это надежное и многофункциональное оборудование, которое идеально подходит для выполнения различных задач в области металлообработки. Этот станок обеспечивает высокую точность и качество обработки деталей, что делает его незаменимым инструментом в производстве.

Преимущества

• Высокая точность обработки
• Многофункциональность
• Надежность и долговечность
• Простота в эксплуатации
• Широкий диапазон скоростей и подач

Особенности

• Мощный и прочный корпус
• Регулируемая скорость вращения шпинделя
• Удобная консольная конструкция
• Подача во всех трех координатах

Назначение

Широкоуниверсальный консольно-фрезерный станок 6К81Ш предназначен для фрезерования, точения, сверления и других операций по обработке металлических деталей.

Сферы применения

Этот станок идеально подходит для использования в машиностроении, авиастроении, судостроении, а также в других отраслях промышленности, где требуется высокая точность и качество обработки.

Описание широкоуниверсального консольно фрезерного станка 6К81Ш

Широкоуниверсальный консольно-фрезерный станок 6К81Ш предназначен для выполнения всех видов фрезерных работ, сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Наличие, наряду с горизонтальным, вертикального поворотного шпинделя, имеющего возможность установки под различными углами в двух взаимно перпендикулярных плоскостях, механизма зажима инструмента и ряда дополнительных приспособлений и принадлежностей позволяет существенно расширить технологические возможности станков 6К81Ш.

 Широкоуниверсальный консольно-фрезерный станок 6К81Ш предназначен для обработки различных изделий из стали, чугуна, цветных металлов и пластмасс цилиндрическими, торцовыми, дисковыми, угловыми и специальными фрезами.

На подвижном хоботе-ползуне станка смонтирована поворотная головка с вертикальным шпинделем. Вращение вертикального и горизонтального шпинделей, а также перемещение стола осуществляются от отдельных электродвигателей.

Стол имеет механическую подачу и быстрые перемещения в продольном, поперечном и вертикальном направлениях. Ручные и механические перемещения сблокированы. Остановка стола может производиться упорами и вручную. Повышенная мощность привода и жесткость станка обеспечивают работу на скоростных режимах фрезерования.

Широкий диапазон скоростей шпинделя и подач стола обеспечивает возможность обработки изделий на оптимальных режимах резания.

Для вращения шпинделя и механических подач стола предусмотрены приводы от отдельных электродвигателей. Стол станка может совершать быстрые перемещения в трех направлениях.

Ручной и механический приводы сблокированы. Выключение механических перемещений стола может осуществляться упорами и вручную. Для торможения шпинделя применяется электромагнитная муфта.

Повышенная мощность электродвигателей и жесткость станка обеспечивают обработку изделий. на скоростных режимах резания твердосплавным инструментом.

Станок может применяться в единичном мелкосерийном и серийном производстве.

Класс точности станка П. Шероховатость обработанной поверхности V4—V5.

Расположение основных частей широкоуниверсального консольно-фрезерного станка 6К81Ш

Составные части широкоуниверсального консольно-фрезерного станка 6К81Ш

1. Станина              - 6К81Г-11.001
2. Станина              - 6К11-11.000
3. Серьга - 6К81Г-11.000
4. Ограждение - 6К11-12.000
5. Привод шпинделя - 6К81Г-21.01
6. Привод шпинделя        - 6К11-21.01
7. Коробка скоростей - 6К81Г-31.02
8. Переключение коробки скоростей - 6К81Г-33.01
9. Коробка подач - 6Н81Г-51.02А
10. Редуктор - 6Н81Г-52.01
11. Коробка реверса           - 6Н81Г-53.01А
12. Переключение подач - 6Н81Г-55.02
13. Консоль              - 6Н81Г-60.05
14. Стол - 6Н81Г-70.01А
15. Стол - 6H81-70.01
16. Система смазки стола и консоли - 6Н81Г-83.02
17. Система смазки стола и консоли - 6H81-83.02
18. Система охлаждения - 6Р81Г-84.01
19. Система охлаждения - 6Р11-84.01
20. Система охлаждения - 6К81Ш-84.01
21. Электрошкаф - 6К81Г-95.02А
22. Злектрошкаф - 6Р81Ш-95.02А
23. Электрооборудование              - 6К81Г-99.05А
24. Электрооборудование              - 6К11-99.06А
25. Электрооборудование              - 6Р81Ш-99.001А
26. Фрезерная головка - 6Р11-32.000
27. Поворотная головка - 6Т81Ш-31
28. Ползун - 6Т81Ш-44

• Длина стола, мм 1000
• Конус шпинделя ISO50
• Уци Нет
• Макс. обороты 1600
• Напряжение, В 380
• Мощность, кВт 9
• Масса, кг 2500
• Модель 6К81Ш
• Производство Российская Федерация
